Seitenschieber / Für Hackmaschine SS300

hydraulisch

Übersicht

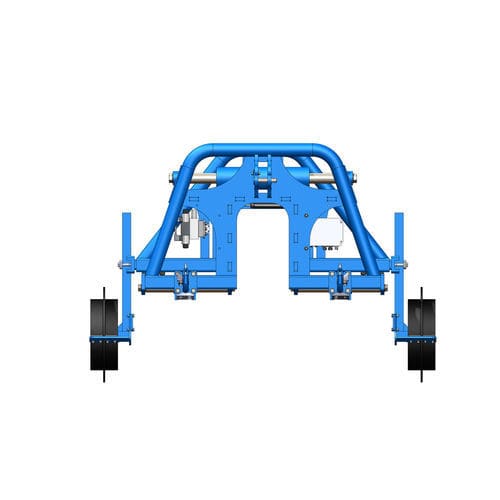

Der SS300 ist ein elektrohydraulischer Seitenverschieber für Traktoren, entwickelt zur Führung und seitlichen Positionierung angehängter Arbeitsgeräte. Er ermöglicht den Durchgang einer Zapfwelle (PTO) und verwendet einen röhrenförmigen Hauptrahmen für Festigkeit und kompakte Abmessungen.

MEHRFACHE ANWENDUNGEN :

• Vor der Aussaat: Führung von Bodenbearbeitungsgeräten (Vibrationsgerät, Grubber, Fräse, Spritzgerät).
• Saat/ Pflanzung: präzise Positionierung von Samen oder Setzlingen.
• Voraufgang: Arbeiten sehr nah an den Reihen.
• Nachaufgang: Hacken, Unkrautentfernung, Dämmen, Spritzen auch unter dichter Vegetation.
• Erntearbeiten.

MERKMALE
Für Zapfwelle (PTO) ausgelegt
Robust

• Röhrenförmiger Hauptaufbau aus Rundrohren für Festigkeit bei geringem Platzbedarf.
• Überdimensionierter Führungszylinder mit zwei selbstzentrierenden Buchsen für ruhigen Lauf.

Kompakt

• Minimierter Abstand der Anhängepunkte vorne/hinten zur Optimierung der Geräteleitung.
• Geringe Bauhöhe für bessere Sicht auf Anbaugeräte.

Leicht

• Rundrohrbauweise bietet hohe Festigkeit bei geringem Volumen.

Vielseitig

• Zentrale Öffnung für Zapfwellen-Durchführung und Kameramontage.
• Stabilisatorscheiben mit stufenlos verstellbarer Spurweite von 1,50 bis 2,25 m.
• Maschinenseitige Kupplung an unterschiedliche Geräte anpassbar.
• Verfügbare Führungssysteme: Ultraschall, Kamera, Reihen-Sensoren, RTK, Joystick.
• Hydrauliksystem konfigurierbar als geschlossenes System oder Load-Sensing.

Ästhetik

• Fließende Formen und luftige Struktur für gute Sicht und Servicezugang.
• Sandstrahlen, Metallisieren und zwei Schichten Pulverlack für Langlebigkeit.
• Bedienfreundliche Bedieneinheit im Fahrerhaus.

ZUSAMMENSETZUNG
Standard :

• Seitenverschub mit gesteuertem oberem Zylinder und zwei selbstzentrierenden Buchsen, die auf verchromten Stangen gleiten.
• 3-Punkt-Anhängung: Kategorie 2 Traktor-Seite; Kategorie 3 automatische Maschine-Seite.
• Stabilisatorscheiben mit verstellbarer Spur 1,50–2,25 m.
• Abstellstützen.

Optional :

• Joystick
• Ultraschallsensoren mit OPUS-Bedienbox im Fahrerhaus
• Reihensensoren
• Stabilisatorscheiben mit Schultern und Schabern
• Hydraulische Lastverlagerungs-Stabilisatorscheiben
• Geschwindigkeitssensor

BETRIEB

• Die Werkzeugposition wird mit der gewählten Technik erfasst (Ultraschall, Kamera, Reihensensoren, RTK).
• Eine Steuerungseinheit empfängt und wertet die Daten aus.
• Die Fahrbefehle werden an das elektrohydraulische Ventil geleitet, das den Seitenverschub bewegt.
• Beim Anheben des Werkzeugs zentriert sich der Seitenverschub automatisch.
• Die Bedieneinheit im Fahrerhaus zeigt Status an, ermöglicht Einstellungen und liefert Diagnosen.

OPUS BEDIENEINHEIT IM FAHRERHAUS

• Informationen: Position des Seitenverschubs; Werkzeug abgesenkt/gehoben; Reaktionsfähigkeit des Seitenverschubs; bearbeitete Fläche (teilweise/gesamt) bei installiertem Geschwindigkeitssensor.
• Funktionen: Positionsänderung des Seitenverschubs; Anpassung der Reaktionsfähigkeit; Änderung technischer Parameter.

WARTUNG

• Schmierung der selbstzentrierenden Buchsen und regelmäßige Kontrolle der hydraulischen Verbindungen.

Technische Daten

• Modellname: SS300
• PTO-Durchführung: zentrale Öffnung für Zapfwelle und Kameraposition
• Hauptstruktur: Rohr/ Rundrohr
• Führung: überdimensionierter Zylinder mit zwei selbstzentrierenden Buchsen
• Seitenverschub: gesteuerter oberer Zylinder, untere Buchsen gleitend auf verchromten Stangen
• Anhängung: minimierter Abstand vorne/hinten
• Höhe: reduziert für bessere Sicht
• Stabilisatorscheiben: Spur verstellbar 1,50–2,25 m; optional Schaber oder hydraulische Lastverlagerung
• Anhängungsklassen: Kategorie 2 (Traktorseite); Kategorie 3 automatisch (Maschinenseite)
• Hydraulik: geschlossenes System oder Load-Sensing
• Oberfläche: sandgestrahlt, metallisiert, zwei Schichten Pulverlack
• Optionen: Joystick, Ultraschallsensoren mit OPUS, Reihensensoren, Geschwindigkeitssensor
