Digitaler Analysator THW-01LNG

ÖlGastragbar

Übersicht
Das THW-01LNG ist ein digitales Tischgerät zur absoluten Messung der Wärmeleitfähigkeit von Flüssigkeiten nach der Transient-Hot-Wire-Methode. Die Messungen sind automatisiert und liefern schnelle Ergebnisse ohne Kalibrierungs- oder Referenzproben.

Messprinzip
Nach der Transient-Hot-Wire-Technik wird die Wärmeleitfähigkeit ermittelt, indem der zeitliche Temperaturanstieg eines dünnen Drahtes nach Anlegen einer Sprungspannung aufgezeichnet wird. Strom erwärmt den Draht und erzeugt im Fluid eine linienförmige Wärmequelle; zwei identische Drähte mit unterschiedlicher Länge vermeiden Endeffekte. Eine automatische Brücke erfasst den Widerstandsanstieg über die Zeit, wandelt ihn in Temperaturanstieg um, wendet kleine Korrekturen an (Wärmekapazität des Drahtes, variable Fluideigenschaften, Zellaussengrenzen) und ermittelt die Wärmeleitfähigkeit aus der Steigung der Temperatur-/Zeit-Kurve.

Vorteile THW-01LNG

• Digitale, automatisierte Messung
• Tischgerät für Laboranwendungen
• Hohe Genauigkeit (nominell 1 %) und Wiederholbarkeit 0,5 %
• Schnelle Datenerfassung (Punkte von 0,01 bis 1 s)
• Absolute Messmethode ohne Kalibrierprobe
• Windows-10-Software (AccuMeasurement / AccuAnalysis)

Anwendungen und Märkte

• Flüssigkeiten
• Nanofluide
• Gase
• Erdgasgemische
• Getränke
• Pharmazeutische Flüssigkeiten
• Öle
• Flüssigkeiten für Elektrofahrzeuge

Spezifikationen

• Technik: Transient Hot-Wire
• Probenvolumen: 50 mL
• Probenstärkerbereich: 0,5 bis 20 mm
• Temperatur: Umgebung oder auf Anfrage
• Druck: Umgebung oder auf Anfrage
• Wärmeleitfähigkeitsbereich: 0,1 bis 0,7 W/(m·K)
• Genauigkeit: 1 %
• Wiederholbarkeit: 0,5 %
• Betriebssystem: Windows 10
• Konnektivität: USB-A zu USB-B

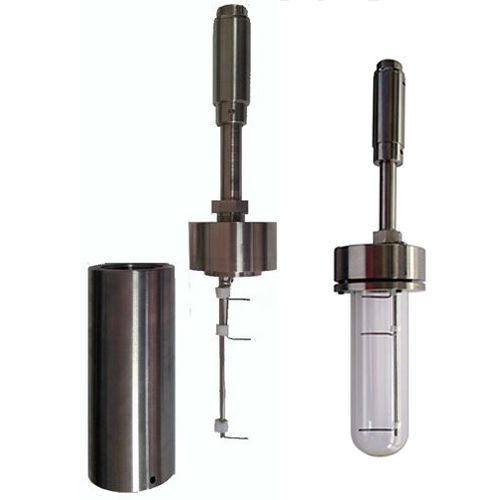

• Modellkomponenten und Optionen: A) Umgebungssensor mit zwei oxidierten Ta-Drähten, Ø 25 µm; Glasgefäß für Messungen bis 50 °C oder Metallbehälter (kein Druckbehälter) für Messungen bis 200 °C (Chiller/Umwälzer nicht enthalten). B) Automatische elektronische Brücke mit ARM-CPU zur Steuerung der Ausgangsspannung und Datenverarbeitung. C) Laptop zur Steuerung des Versuchs mit AccuMeasurement (Messung) und AccuAnalysis (Auswertung).
