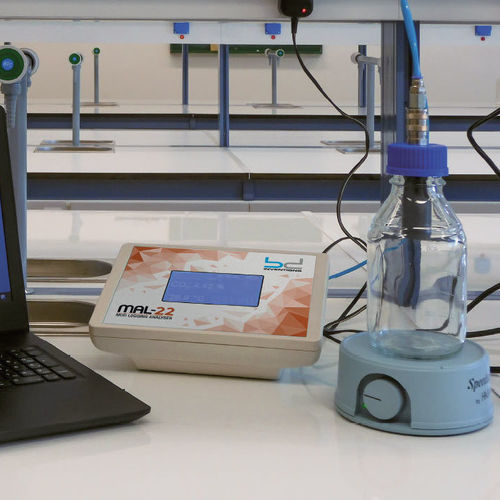

Analysator für Boden MAL-22

Benchtopmit Datenerfassungdigital

Produktübersicht
Der MAL-22 Bohrschlamm-Analysator von BD Inventions ist ein halb-portables Tischgerät zur schnellen, automatisierten Bestimmung des Calcit/Dolomit-Verhältnisses in Boden- und Sedimentproben. Entwickelt für Mud-Logging und geologische Probenahme, liefert er Carbonatgehaltsdaten zur Unterstützung der Lithologieinterpretation und Lagerstättenbewertung. Entspricht EN ISO 10693:2013, ASTM D4373-02(2007) und ASTM D1756-02(2007).

Normen

• EN ISO 10693:2013
• ASTM D4373-02(2007)
• ASTM D1756-02(2007)
• AFNOR - NF P94-048

Zwei-Schritt-Automatikverfahren

• Schritt 1: Schneller Druckanstieg nach Säuremischung — Calcit-Erkennung
• Schritt 2: Langsamerer, über Minuten andauernder Druckanstieg — Dolomit-Erkennung

Chemische Reaktionen
1) CaCO3(s) + 2 HCl(l) -> CaCl2(l) + CO2(g) + H2O(l)
2) CaMg(CO3)2(s) + 4 HCl(l) -> CaCl2(l) + MgCl2(l) + 2 CO2(g) + 2 H2O(l)

Hauptmerkmale

• Digitale Messung mit automatischer Erfassung
• Halb-portables Tischgerät
• Genauigkeit: 1% (Auflösung 1%)
• Automatische Temperaturkompensation (integrierter Sensor 5–50 °C)
• Schnelle, reproduzierbare Ergebnisse mit automatisierter Ablaufsteuerung
• PC-kompatibel mit CarboSoft® MUD-LOGGING für Windows

Anwendungen und Märkte

• Exploration von Erdgas und Erdöl
• Explorative und reguläre Bohrungen
• Bergbau und Sedimentologie
• Lithologie und geologische Labore

Spezifikationen

• Einheiten: % calcite/dolomite
• Arbeitsbereich: 0–100% calcite/dolomite
• Genauigkeit: 1%
• Auflösung: 1%
• Linearität (r2): 0.999
• Temperaturkompensation: integrierter Sensor, 5–50 °C
• Reaktionsgefäß: Glasflasche 250 ml
• Probenvolumen: 0.500–5.000 g
• Analysezeit: Messungen bei 1 min, 6 min, 15 min oder kontinuierlich (3 Punkte)
• PC-Software: CarboSoft® MUD-LOGGING für Microsoft Windows 8.x, 10.0
• Messmodi: Fixed und Expert (kontinuierlich)
• Speicher: letzte 50 Messungen (ohne Limit mit optionaler CarboSoft®-Software)
• Kalibrierpunkte: 0% und 100% CaCO3
