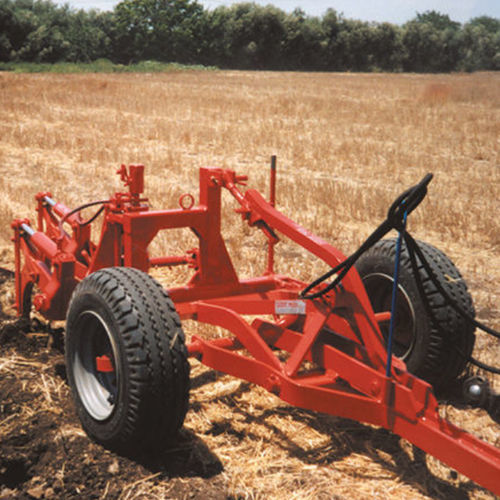

Angebauter Anhänger CPAI series

einachsigLandwirtschaft

Beschreibung
Die Anhängergeräte der Serie 99 sind mit einer universellen Dreipunktaufnahme und einem hydraulischen Hub ausgestattet, um Geräte, die normalerweise am Traktorheber verwendet werden, als gezogene Geräte nutzbar zu machen. Typische kompatible Geräte sind: Grubber (cultivators), Tiefenlockerer (subsoilers), Pflüge, Vibrationskultivatoren und Eggen. Zum Ziehen von Pflügen ist ein linker Arm montierbar, der das Rad nach hinten versetzt, damit der Pflug nicht unter der Zugstange des Traktors hebelt.

Zubehör und Konfigurationen
Die Anhänger können mit einer Halterung "S" für die Pflugaufnahme und mit einem Verlängerungsarm "B" für ein schwenkbares Rad ausgestattet werden, das das Rad nach hinten versetzt und so das Anhängen von Pflügen ermöglicht, ohne die Gewichtsverteilung des Traktors zu beeinträchtigen. Die Abbildungen zeigen Versionen mit 5-furchigem Pflug und einem Anhänger mit zweifurchigem Pflug sowie Halterung "S" und Arm "B" für das schwenkbare Rad.

Einsatz
Die Anhänger mit universeller Dreipunktaufnahme sind zum Ankuppeln von Grubbern, Fräsen, Vibrationskultivatoren und Tiefenlockern ausgelegt; sie sind außerdem vorbereitet, um Pflüge ziehbar zu machen (mittels Verlängerungsarm für das schwenkbare Rad). Der Anhänger ist so ausgelegt, dass die Druckkräfte unter der Zugstange des Traktors beim Anheben des Geräts begrenzt werden und die Gewichtsverteilung erhalten bleibt.

Verfügbare Varianten

• Mod. CPAIL - S99 Leicht
  • Leichter Anhänger für hydropneumatische Grubber max. 9/11 Zinken
  • Grubber max. 550 Kg
  • Pflüge max. 500 Kg
  • Reifen: 225/75-16
  • Anhängergewicht: 300 Kg
• Mod. CPAIM - S99 Mittel
  • Mittelgroßer Anhänger für hydropneumatische Grubber max. 13 Zinken
  • Grubber max. 750 Kg
  • Leichte Tiefenlockerer max. 5 Zinken
  • Pflüge max. 850 Kg
  • Reifen: 10.0/75-15.3
  • Anhängergewicht: 500 Kg
• Mod. CPAIP - S99 Schwer
  • Schwerer Anhänger für hydropneumatische Grubber max. 15 Zinken
  • Grubber max. 1.000 Kg
  • Leichte und schwere Tiefenlockerer max. 7 Zinken
  • Pflüge max. 1.050 Kg
  • Reifen: 11.5/80-15.3
  • Anhängergewicht: 600 Kg

Zusätzliche technische Hinweise
Die Anhänger sind auch mit Pflügen der SERIE 2000 kompatibel, um diese als gezogene Einheiten zu verwenden; für die korrekte Anbindung des Pfluges wird der Verlängerungsarm für das schwenkbare Rad geliefert, der das Rad nach hinten versetzt, die Balance-Eigenschaften erhält und die Hebelkräfte unter der Zugstange des Traktors begrenzt.

Merkmale / technische Daten

• Anhängung: universelle Dreipunktaufnahme mit hydraulischem Hub
• Anwendungen: Grubber, Fräsen, Vibrationskultivatoren, Tiefenlockerer, Pflüge
• Zubehör: Halterung "S" für Pflugaufnahme; Arm "B" als Verlängerung für schwenkbares Rad
• Hauptmodelle: CPAIL (Leicht), CPAIM (Mittel), CPAIP (Schwer) - alle in Serie 99
• Kapazität Grubber: von 550 Kg (leicht) bis 1.000 Kg (schwer)
• Kapazität Pflüge: von 500 Kg bis 1.050 Kg je nach Modell
• Unterstützte Zinken (hydropneumatisch): von 9/11 (leicht) bis 15 (schwer)
• Hinweisreifen: 225/75-16; 10.0/75-15.3; 11.5/80-15.3
• Leergewicht (ca.): 300 Kg (leicht), 500 Kg (mittel), 600 Kg (schwer)
