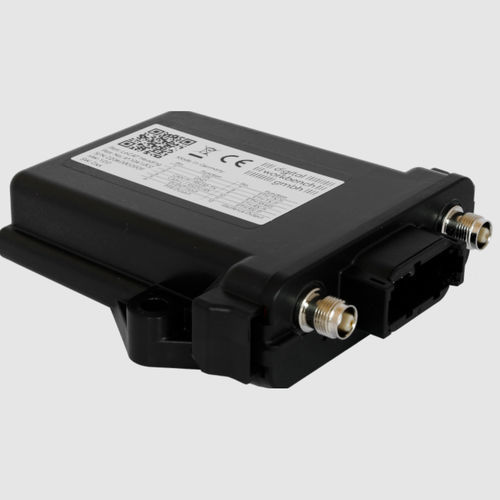

GNSS-Modul / mit Patchantenne LoCAT Heading

BeiDouGALILEOGPS

Der LoCAT Heading ist ein Dual-GNSS-RTK-Multiband-Empfänger für den universellen Einsatz bei Anwendungsfällen, die eine präzise Positions- und Richtungsbestimmung benötigen, wie es z.B. in der mobilen Robotik oder im Off-Highway Bereich der Fall ist. Es weist in seiner Klasse ein einmaliges Preis-Leistungs-Verhältnis auf und kann durch seine robuste und kompakte Bauweise auch unter rauen Bedingungen eingesetzt werden. Mit dem LoCAT Heading soll es Ihnen ermöglicht werden auf Ihren Maschinen und Geräten bereits bei der Entwicklung auf ein kompaktes Positionierungsmodul zurückgreifen zu können. Ein mechanisch robustes, wasser- und staubdichtes Gehäuse mit IP69K schützen das LoCAT-Modul auch in den schwierigsten Einsatzszenarien vor schädlichen Umwelteinflüssen. Durch die Trennung von Antenne und Empfänger kann der LoCAT konstruktiv so in Ihrem System angebracht werden, dass er vor Zugriff und Diebstahl geschützt werden kann. Ein LoCAT Heading kann problemlos mit verschiedenen am Markt erhältlichen aktiven RTK-Antennen kombiniert werden. Die Verfügbarkeit von standardisierten Schnittstellen (CAN, Ethernet und RS232) und gängigen Protokollen (NMEA 0183, RTCM, UBX, NMEA2000) minimieren den Entwicklungs- und Anpassungsaufwand in Ihrem Gesamtsystem. Durch die integrierten Funktionen für den Empfang von RTK-Korrekturdaten (NTRIP Client/Server) kann in wenigen Schritten eine zentimetergenaue Position errechnet werden. Das Gerät ist für den IoT-Einsatz (MQTT) vorbereitet und nutzt hierzu eine vorhandene Internetverbindung der Maschine. Um Funktionen wie Lagekorrektur, L-Band-Korrekturen oder Dead-Reckoning zu realisieren kann der LoCAT Heading ab Werk mit weiteren Optionen auf Ihre Bedürfnisse zugeschnitten werden. Der LoCAT Heading ist auch mit Single-Pair-Ethernet verfügbar. Sprechen Sie hierzu unseren Support an. - Mobile Robotik - Agrarmaschinen - Baumaschinen - Artikelnummer: 41.106.1.002 - Abmessungen: 130 x 120 x 36 mm - Umgebungsbedingungen: -30 °C — +85 °C - Spannungsversorgung: 9 — 36 V DC - Stromaufnahme (Betrieb): bis 0,5 A - Stromaufnahme (Ruhe): bis 100 µA - Anschlüsse: 1x Deutsch DTM12, 2x TNC incl. Antennenspeisung - Schutzart: IP69K - GNSS Systeme: GPS/QZSS: L1 / L2 Galileo: E1 / E5 GLONASS: L1 / L2 Beidou: B1 / B2 - GNSS Korrekturfunktionen: SBAS L1 RTCM RTK Moving Base Line - GNSS Updaterate: bis zu 20 Hz - GNSS Genauigkeit: RTK: 1 cm + 1 ppm CEP SBAS: 1 m CEP - GNSS Start-Zeit: Cold Start: max. 30 sec Warm Start: 2 sec - CAN-Schnittstellen: 1 x (HighSpeed / FD, bis 1 Mbit/s), Terminierung schaltbar, umschaltbar mit RS232 - Event-Eingang: 1 x (tolerant bis Vin) - Geofence-Ausgang: 1 x (Push-Pull bis Vin, max. 0,5 A) - Recovery-Eingang: Zurücksetzen der Schnittstellen-Parameter - RS232: 1200 – 460800 Baud (einstellbar), umschaltbar mit CAN - Ethernet: 10 / 100 Mbit/s (Standardschnittstelle zur Konfiguration) - Wake-up / Sleep: CAN, RS232 - Anzeigen: 1 x Status-LED (rot / grün / blau) - Preis: auf Anfrage - Mindestabnahmemenge: 10 Stück - Lieferzeit: 8 bis 10 Wochen, je nach Teileverfügbarkeit und Lagerbestand - Lieferumfang: LoCAT-Modul inkl. Deutsch DT12-Stecker; Antennen sind separat erhältlich
