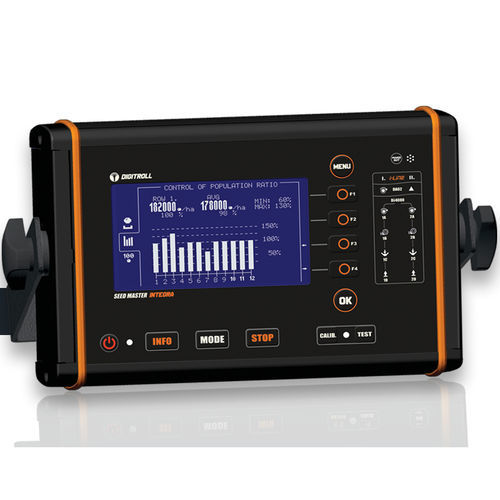

Monitor für die Landwirtschaft Seed Master Integra

für PflanzgefäßLEDFür Saatabgabe

Produktübersicht
Vielseitig und leistungsfähig. INTEGRA ist ein robustes, mehrzweckiges Monitorgerät von Digitroll Kft zur Überwachung von Aussaat- und Granulatausbringungsprozessen. Ein Gerät integriert Kornfluss- / Verstopfungsüberwachung für Drillmaschinen, Kornzählen und Anzeige der Ausbringungsmenge je Hektar für Einzelkornsämaschinen, Überwachung der Granulatzufuhr bei Kunstdüngergranulaten, Behälterfüllstandmeldung, Drehzahlüberwachung, Messung von Gebläsedrehzahl, Hektarzählung und Fahrgassenregelung. INTEGRA kann bis zu 128 Säreihen überwachen und visualisiert dies in einer großen grafischen Anzeige. Bedienung über Direkt-Tasten und Kontroll-LED ist möglich.

Systemeigenschaften

• Überwachung von 3 unabhängig kalibrierbaren Flussmengen / Verstopfungen für pneumatische und mechanische Drillmaschinen bis 128 Reihen
• Überwachung von Körner-/Kunstdünger-/Insektizidfluss auch für Einzelkornsämaschinen bis 48 Reihen
• Vollwertige Säüberwachung für Einzelkornsämaschinen bis 24 Säreihen + Überwachung der Granulatzufuhr für Kunstdüngergranulate bis 24 Reihen
• Kalibrierung des Kornfrequenz-Sollwertes während der Fahrt
• Fahrgeschwindigkeitsabhängige Kornfrequenzregelung manuell oder automatisch
• Fahrgassenschaltung (symmetrisch oder asymmetrisch)
• Endlagenanzeige des Reihenverschlussmotors
• Füllstandüberwachung für Kornbehälter mit Alarmfunktion für Mindestfüllstand
• Möglichkeit für die Drehüberwachung (z. B. Anzeige zahlenmäßiger Drehzahlwerte für Gebläsedrehzahl über einen Kanal)
• Automatische Ermittlung von Anzahl, Typ und Funktionsfähigkeit der Kornsensoren
• Prüfung auf Verstaubung / Verstopfung mit entsprechender Anzeige

Sensorfunktionen und -merkmale
Optomodule (z. B. DS4000i, DSGR4000i) sind für die Überwachung von Korn- und Granulatfluss konzipiert. Die DS4000i verfügt über 4 Infrarot-Sensoren zur präzisen Erfassung (auch kleiner Körner wie Raps). Die Optomodule erkennen Staubanfall/Verstopfung im Sensorkopf und bieten einfache Reinigung dank Rohrkupplungen am Sensorkopf.

Sensor Merkmale (Stichpunkte)

• Erfassung von Korn- und Granulatfluss
• Anschließbar in Reihenschaltung bis zu 128 Säreihen
• Kalibrierbarer Kornfrequenz-Sollwert
• Installierung an Saatschläuchen 25–35 mm
• Erfassung mittels 4 Infrarot-Sensoren (4 Paar optische Erfassungselemente)
• Erkennung von Staubanfall bzw. Verstopfung im Sensorkopf
• Einfache Reinigung dank Rohrkupplungen am Sensorkopf
• Minimale erfassbare Objektgröße*: ca. 1–2 mm (abhängig von Geschwindigkeit und Staubstatus)
• Höchstgeschwindigkeit nachweisbarer Objekte: ca. 25 m/s
• Detektion: Digitale Signalverarbeitung
• DDC – Dust Detection & Compensation: Stauberfassung und automatische Kompensation zur Aufrechterhaltung hoher Sensibilität

Systemkomponenten

• Monitor: Seed Master Integra
• Verstopfungsüberwachung Sensor: DS 4000i
• Kunstdünger Granulat Sensor: DSGR 4000i
• Speed-Modul: DA 02i (Rad-Signalempfänger)
• Zubehör: Automatischer Fahrgassenschaltung Modul Di2000; Drillmaschine Funktion Sensoren Modul Di4000

INTEGRA Monitor - technische Merkmale

• Display: High contrast graphical LCD display 4,7”
• Backlighting: LED backlight
• Soft Keys: 4 Soft Keys
• Quick Keys: 7 Quick Keys for monitor modes
• Betriebsspannung: 10 .. 16 VDC
• Betriebstemperatur: -20 .. +70 °C
• Lagerungstemperatur: -30 .. +80 °C
• Schutzfunktionen: Überstrom- und Verpolungsschutz
• Abmessungen (B x H x T): 225 x 140 x 35 mm

Typische Einsatzfälle und Vorteile

• Überwachung von Kornfluss und Granulatfluss mit jeweils unterschiedlicher Ausbringungsmenge bei Kombi-Drillmaschinen
• Geeignet für Drillmaschinen mit über 64 Säreihen
• Für Einzelkornsämaschinen, wenn zusätzlich zur Säüberwachung mittels Fotozellen weitere Kontroll- und Regelfunktionen benötigt werden

Besonderheiten
Die Sensoren arbeiten über lange Zeit ohne Reinigung dank Dust Detection & Compensation (DDC). Bei Staubanfall erhöht das System automatisch die Lichtintensität der Infrarot-LEDs; ein Reinigungsalarm zeigt an, wenn die Sensoroptik gereinigt werden sollte. Die automatische Kalibrierung der Kornfrequenz-Sollwerte während der Fahrt ermöglicht eine präzise Verfolgung der Ausbringungsmenge in Abhängigkeit von Fahrgeschwindigkeit und Körnertyp.

Charakteristiken / technische Spezifikationen

• Maximale Überwachung: bis zu 128 Säreihen (INTEGRA)
• Sensoren: DS4000i, DSGR4000i (4 Infrarot-Sensoren)
• Erfassbare Objektgröße: ca. 1–2 mm (abhängig von Geschwindigkeit und Staubstatus)
• Max. Nachweisgeschwindigkeit: ca. 25 m/s
• Display: 4,7" grafisches LCD, LED-Hintergrundbeleuchtung
• Spannungsversorgung: 10–16 V DC
• Betriebstemperaturbereich: -20 bis +70 °C
• Schutzfunktionen: Überstrom- und Verpolungsschutz
• Abmessungen Monitor: 225 x 140 x 35 mm
• Installierbar an Saatschläuchen 25–35 mm
• DDC-Funktion: automatische Stauberkennung und -kompensation (patentierte Technologie)
