Schüttel-Auffang-Erntemaschine Harvester OE4.4

ObstPflaumenZitrusfrüchte

Übersicht

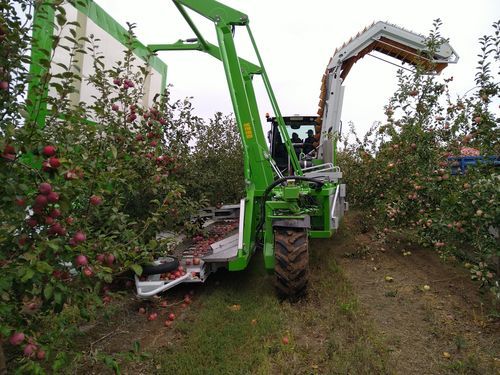

Seitenmontierte Erntemaschine mit kontinuierlichem Betrieb, die einen Vibrator (Shaker) und ein integriertes Auffangsystem in einer Maschine kombiniert, seitlich am Baum positioniert. Modelle OE5 sind für Äpfel und Sauerkirschen ausgelegt; AH5 für Mandeln und Pistazien. Die Maschine ermöglicht kontinuierliche Ernte; eine Schirmabdeckung verhindert das Fallen der Früchte und leitet sie zum Förderer.

Betrieb und Merkmale
Vibration und Sammlung sind in einer Seitenmaschine vereint. Ein elektro‑hydraulischer Ablauf führt die Früchte vom Baum in einen Schirm über der Reihe, durch eine Abdichtung in das zentrale Förderband und weiter über Förderer, Aufzug und Vorreinigungsstufe zu einem parallel fahrenden Behälterfahrzeug in der Nachbarreihe. Der Fahrgestellaufbau bietet hohe, kontrollierte seitliche Federung und Neigungsausgleich für schwieriges Gelände. Alle Funktionen werden aus der Fahrerkabine überwacht und gesteuert; die Modifikation der Sammelstellung während des Transports ist elektro‑hydraulisch und dauert ca. 2 Minuten. Straßenzulassung für 4 m Version möglich.

Geeignete Kulturen

• Äpfel
• Sauerkirschen
• Pflaumen
• Zitrus
• Mandeln
• Pistazien
• Ähnliche Baumfrüchte und Nüsse

Anforderungen an die Plantage
Layout und Baumparameter:

• Reihenabstand (Stamm zu Stamm): > 5,0 m
• Baumabstand (Stamm zu Stamm): > 1,8 m
• Stammdurchmesser: 80 – 200 mm
• Freie und saubere Stammhöhe: > 0,85 m
• Baumhöhe: < 5 m
• Kronenbreite: 3,2 – 5 m

Technische Daten

• Motor: Deutz 4‑Zyl. oder Deutz 6‑Zyl., Stage V Optionen
• Leistung: Diesel 55 kW / 75 PS bis > 130 PS
• Erntemethode: Kontinuierlicher "Shake & Catch" mit automatischer Vibratorsteuerung
• Maschinensystem: Ein-Maschinen‑System; selbstfahrende Erntemaschine; 3‑Rad‑Fahrwerk mit 3‑Rad‑Antrieb und Lenkung
• Fahrwerk: Hydrostatischer Allradantrieb; Differentialsperre hinten; Allradlenkung; höhenverstellbar; Neigungsausgleich bis 12%
• Hanggrenzen: Ernte Anstieg/Fall über Linie 15%; Konturlinie 12%; Transport Anstieg/Fall 20%; Konturlinie 15%
• Hydraulikantrieb: Hydrostatisch, 2 Gänge (Obstgarten / Straße)
• Kraftstofftank: 200 L
• Entnahme der Ware: Förderband → Aufzug → Vorreinigung → Paralleles Behälterfahrzeug in der Nachbarreihe
• Ernteleistung: Bis zu 8 Bäume/Min unter optimalen Bedingungen
• Förderkapazität: Bis zu 25 t/h (Äpfel)
• Betrieb: Einmannbedienung aus der Kabine; elektro‑hydraulische Steuerung; digitale Anzeigen
• Bordnetz: 12 V
• Straßentransport: 4 m Straßen‑Version zugelassen; DEKRA / TÜV geprüft; Zulassung als Arbeitsmaschine bis 20 km/h; Kabinenrotation möglich
• Fahrgeschwindigkeiten: Vorwärts 0–10 km/h (Feld) / 0–20 km/h (Straße); Rückwärts 0–6 km/h (stufenlos)
• Abmessungen (Transport / Arbeit): Länge 9.700 mm; Breite 3.000 mm / 10.200 mm; Höhe (4,5 m Variante) 4.000 mm / 4.500 mm
• Masse: ≈ 9 t je nach Ausstattung

Technische Spezifikationen

• Modelle: OE4 / OE5 / AH5
• Für kontinuierliche Seiten‑Ernte von Baumfrüchten und Nüssen
• Elektro‑hydraulische Steuerung mit automatischer Vibratorverwaltung
• Transportsystem zur parallelen Sammelmaschine
• Straßenzulassung und Einzelbediener‑Steuerung aus der Kabine
