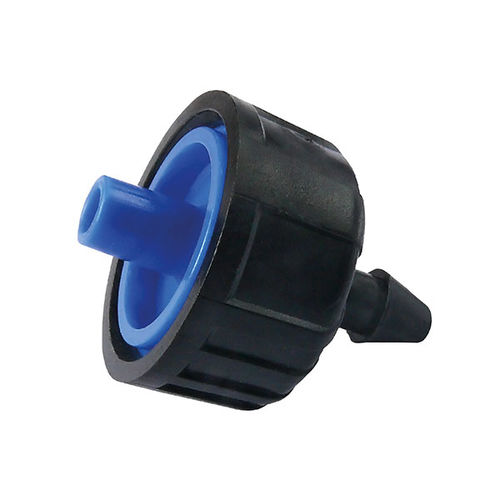

Tropfer mit Durchsatzregelung DIAMOND

mit Anti-Drainage-Systemfür Hanglagendruckkompensiert

Kurzbeschreibung
DIAMOND ist ein druckkompensierender, selbstreinigender Button‑Tropfer, erhältlich in den Varianten PC (Pressure‑Compensating) und PCND (Pressure‑Compensating Non‑Draining). Die Selbstreinigung erfolgt bei jedem Start durch freien Durchfluss im Mikrokanalbereich vor der Kompensation. Die Labyrinthgeometrie und der sternförmige Eintritts‑Vorsiebfilter bieten hohe Verstopfungsresistenz. Gehäuse aus technischen Kunststoffen und Silikonmembran für Chemikalienbeständigkeit.

Merkmale

• Druckkompensierendes, selbstreinigendes Design.
• Erhältlich als PC und PCND (nicht ablaufend).
• Labyrinthstromweg mit sternförmigem Einlassvorsieb reduziert Verstopfungen.
• Technische Kunststoffe und Silikonmembran für chemische Beständigkeit.
• Kompakter Auslassschlauch Ø5 mm, kompatibel mit Mikro‑Schlauchanschlüssen (geeignet für Hydrokultur).

Leistung

• Verfügbare Nenn‑Durchflussraten: 2,2; 3,2; 4,0 und 8,2 l/h.
• Druckkompensationsbereich und Durchflussstabilität: 0,5 – 3,5 bar.
• Ausgezeichneter Variationskoeffizient (CV) für gleichmäßige Bewässerung.
• PCND‑Variante hält die Leitung gefüllt für sofortiges An‑/Abschalten (empfohlen für kurze, hochfrequente Bewässerung).

Anwendungen

• Geeignet für lange Stränge und unebenes Gelände, wo ein homogener Durchfluss entlang der Linie erforderlich ist.
• Hydrokulturen: einfache Verbindung von Mikro‑Schläuchen und Haltern an den Ø5 mm Auslass.
• Kurze, hochfrequente Bewässerung unter Verwendung der PCND‑Variante, um die Leitung gefüllt zu halten.

Technische Tabelle
FLOW | BOX | UNIT. BOX | UDS. BAG | CODE (PC) | CODE (PCND)
2,2 l/h | C6 | 4000 | 500 | 459502 | 500365
4,0 l/h | C6 | 4000 | 500 | 459504 | 462164
8,2 l/h | C6 | 4000 | 500 | 459505 | 462165

Erweiterte Tropferbeschreibung
DIAMOND wurde entwickelt, um trotz Druckschwankungen konstante Durchflussmengen zu liefern. Beim Start sorgt der freie Durchfluss im Mikrokanalbereich für die Selbstreinigung, bevor die Druckkompensation greift. Das interne Labyrinth und das sternförmige Einlassvorsieb minimieren Verstopfungsrisiken durch Partikel und Bewässerungschemie. Der kompakte Ø5 mm Auslass ist für den direkten Anschluss von Mikro‑Schläuchen in Gewächshaus‑ und Hydrokulturanwendungen geeignet.

Technische Spezifikationen

• Handelsname / Modell: DIAMOND
• Varianten: PC (Pressure‑Compensating) und PCND (Pressure‑Compensating Non‑Draining)
• Nenn‑Durchflussraten: 2,2; 3,2; 4,0; 8,2 l/h
• Betriebsbereich für Kompensation: 0,5 – 3,5 bar
• Öffnungsdruck: 0,30 bar
• Schließdruck: 0,17 bar
• Auslassrohrdurchmesser: Ø5 mm (kompatibel mit Mikroanschlüssen)
• Materialien: technische Kunststoffe und Silikonmembran
• Verpackungsbeispiele und Produktcodes: siehe technische Tabelle oben
