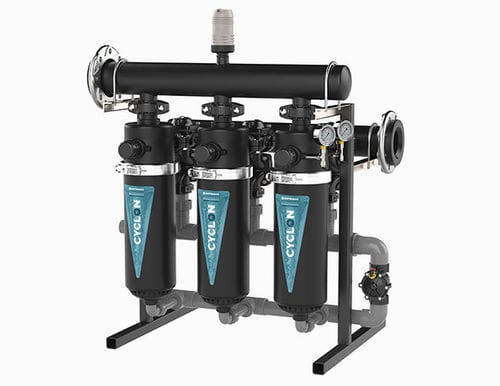

Wasserfilter CYCLON

hydraulischNachbauteil

Übersicht
Automatischer Ringabscheiderfilter mit Ringtrennung und invertierter hydraulischer Architektur, entwickelt zur Verbesserung der Filtrationseffizienz in Wasser mit hoher Belastung an anorganischen Feststoffen (Sand, schwere Schlammpartikel).

Technische Details und Betrieb
Die CYCLON-Baureihe optimiert die Strömungsmechanik durch eine invertierte Konfiguration, die die gravimetrische und zentrifugale Absetzungswirkung von Sand und schweren Schlämmen fördert, bevor das Medium das Filterbett erreicht. Während der Regeneration kombiniert das System die mechanische Ringtrennung mit Gegenstrom-Rückspülung und einer unabhängigen automatischen Spülung, wodurch frühzeitige Verstopfungen und Wartungsaufwand reduziert werden.

Hauptmerkmale

• Invertierte hydraulische Architektur zur Förderung der Sandabscheidung.
• Automatische Rückspülung kombiniert mit Ringtrennung und spiraligem Ablaufsystem.
• Unabhängige automatische Spülung zur Sedimententfernung.
• Hohe Effizienz bei Gewässern mit hohem Anteil an anorganischen Feststoffen.
• Modulare Installation, anpassbar an verschiedene Durchflussmengen und Rohrdurchmesser.

Modelle und technische Daten
Serie | Modell | Sammelrohr Ein/Aus (mm) | Ablauf (mm) | Max. Durchfluss m³/h | Filterfläche cm²
2" | 2 | 90 | 50 | 40 | 3.190
2" | 3 | 110 | 50 | 60 | 4.785
2" | 4 | 110 | 50 | 80 | 6.380
2" | 5 | 110 | 50 | 100 | 7.975
3" | 2 | 110 | 63 | 60 | 3.190
3" | 3 | 110 | 63 | 90 | 4.785
3" | 4 | 160 | 75 | 120 | 6.380
3" | 5 | 160 | 75 | 150 | 7.975

Empfohlene Durchflüsse nach Wasserqualität
Serie | Modell | Max. Durchfluss | <50 ppm | 50/75 ppm | 75/100 ppm
2" | 2 | 40 | 30 | 26 | 22
2" | 3 | 60 | 45 | 39 | 33
2" | 4 | 80 | 60 | 52 | 44
2" | 5 | 100 | 75 | 65 | 55
3" | 2 | 60 | 48 | 44 | 40
3" | 3 | 90 | 72 | 66 | 60
3" | 4 | 120 | 96 | 88 | 80
3" | 5 | 150 | 120 | 110 | 100

Eigenschaften / technische Spezifikationen

• Serie: CYCLON (invertierte hydraulische Architektur).
• Ringtrennsystem kombiniert mit Gegenstrom-Rückspülung und unabhängiger automatischer Spülung.
• Geeignet für Gewässer mit hoher Belastung an anorganischen Feststoffen (Sand, schwere Schlammpartikel).
• Modulare Installation, anpassbar an verschiedene Durchflussmengen und Durchmesser (2" und 3").
• Verfügbare Modelle: 2, 3, 4, 5 in 2"- und 3"-Versionen mit maximalen Durchflüssen von 40 bis 150 m³/h je nach Modell.
• Filterfläche pro Modell in der Tabelle angegeben (3.190 bis 7.975 cm²).
