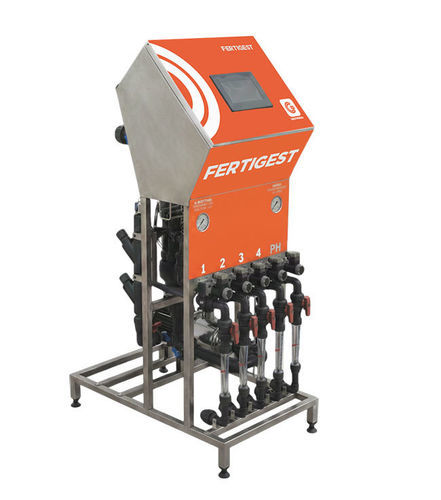

Automatischer Düngemitteleinspritzer FERTIGEST

mit genauer Dosierungmit SteuergerätVenturi

Kurze Beschreibung
Professionelle Düngungsanlage mit skalierbarer modularer Architektur, Venturi-Injektion und präziser Steuerung von Nährstoffen, pH und Leitfähigkeit (CE).

Detaillierte Beschreibung
GESTIMAX ist eine kompakte Lösung für das integrierte Management von Bewässerung und Pflanzenversorgung. Die Anlage kombiniert einen AISI 304-Edelstahlrahmen mit einer integrierten Steuerung und einem 5" Farb-Touchscreen für lokale und Fernbedienung. Düngemittel- und pH/CE-Regler werden per Venturi-Technologie ohne bewegliche Teile im Ansaugsystem eingespritzt, wodurch Ausfallzeiten und Wartungsaufwand reduziert werden. Ein zylindrischer Mischblock sorgt für eine homogene Integration der Nährlösung vor Einspeisung in die Hauptleitung.

Hauptmerkmale

• Kompaktes Design mit AISI 304 Edelstahlausführung.
• Injektionsleistung bis zu 500 l/h pro Leitung, erweiterbar auf 1000 l/h.
• Integrierter Controller GXF-5 S16.
• 5" Farb-Touchscreen.
• Fernsteuerung per PC-Software und Mobil-App mit Router GW600.

Allgemeine Spezifikationen
Die Einheit ist mit einer Steuerung GXF-5 S16 und einem 5" Farb-Touchscreen ausgestattet, was die Bedienung vereinfacht. Injektionsleistung pro Leitung bis zu 500 l/h, erweiterbar auf 1000 l/h. Das Chassis verfügt über eine tragende Struktur aus AISI 304 Edelstahl und ist für Fertigation-Anwendungen mit pH- und Leitfähigkeitssteuerung (CE) ausgelegt.

Technische Daten
Versorgungsspannung: 380–400 V + N – 50 Hz
Gesamtleistung: 3 kW
Gesamtstrom: 6 A
Anzahl Injektionsleitungen: 3 / 4 / 5
Strukturtyp: AISI 304 Edelstahl
Abmessungen (L × B × H): 505 × 800 × 1345 mm
Nettogewicht / Bruttogewicht: 62,4 / 63,7 / 65,0 kg
Ansaugsystem: PVC-Zylinderblock mit Venturis DN25
Injektions-Magnetventile: FIP 10 mm
Mischkammer: PVC DN 140 mm
Einlassanschluss: DN 40 mm
Auslassanschluss: DN 40 mm
Injektionsleitungen: DN 25 mm
Konfigurierbare digitale Ausgänge: 16 (erweiterbar auf 120)
Steuerplatine: CE + pH-Lesung und Steuerung von 7 Düngemitteln + pH
Durchmesser Sammelrohr Sonden: DN 40 mm

Pumpe und Schutz
Fertlizerpumpensteuerung: Schalter manuell / automatisch
Fertlizerpumpe: 50 Hz · 1,85 kW
Maximaler Betriebsdruck: 4,0 bar
Drucktransducer: 4/20 mA – 0/10 bar

Technische Spezifikationen

• Controller-Modell: GXF-5 S16
• Touchscreen: 5" Farbe
• Injektion pro Leitung: bis zu 500 l/h (erweiterbar auf 1000 l/h)
• Struktur: AISI 304 Edelstahl
• Abmessungen: 505 × 800 × 1345 mm
• Gewicht: 62,4 / 63,7 / 65,0 kg (netto / brutto)
• Hydraulische Anschlüsse: Einlass DN40, Auslass DN40, Injektionsleitungen DN25
• Ansaugsystem: PVC-Zylinderblock mit Venturis DN25
• Mischsystem: PVC-Mischkammer DN 140 mm
• Digitale Ausgänge: 16 (erweiterbar auf 120)
• pH- und CE-Steuerung: CE + pH-Lesung und Steuerung von bis zu 7 Düngemitteln + pH
• Fertlizerpumpe: 50 Hz · 1,85 kW; max. Druck 4,0 bar
• Drucktransducer: 4/20 mA – 0/10 bar
