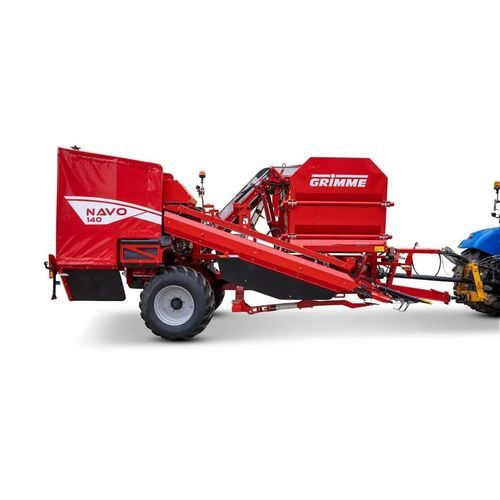

Karottenroder NAVO 140

RadieschenRübenKnoblauch

Übersicht
Der NAVO 140 ist ein Toplifter für die effiziente einreihige Ernte von Wurzelgemüsen auf kleinen und mittleren Betrieben. Er vereint ASA-LIFT-Erfahrung mit GRIMME-Serienfertigung und verfügt über ein 434 Zoll langes Aufgabeband, einen feinen Fanelevator und einen 7 m³ Bunker in kompakter, gezogener Bauform. Das ModuChange-System ermöglicht den schnellen Wechsel zwischen Toplifterband und Schar-Aufnahme für Kulturen wie Karotten, Knoblauch, Knollensellerie, Rote Bete, Pastinaken und Wurzelpetersilie. Ein Schneidmesser (Schar) lockert den Boden unter der Wurzel, rotierende konische Aufnahmerollen heben die Oberteile und ein Wurzelreiniger entfernt anhaftende Erde vor der Übergabe an den feinen Fanelevator und den Bunker.

Kurzdaten

• Einreiher, gezogene Maschine
• Bunkervolumen: 7 m³
• Aufgabeband Länge: 434 Zoll
• Feiner Fanelevator zur Entfernung von anhaftender Erde und Verunreinigungen
• ModuChange Schnellwechselsystem zwischen Toplifterband und Schar-Aufnahme
• Geeignete Kulturen: Möhren, Knoblauch, Knollensellerie, Rote Bete, Pastinaken, Wurzelpetersilie

Serienausstattung

• Hydraulische Stütze
• Antriebswelle 1 3/8" mit 6 Rillen
• Load-sensing-Kit mit Steuerleitung zum Traktor
• Ölkühler
• Automatische Tiefen- und Seitenführung inkl. Sollwertverstellung (Bedienung aus der Kabine)
• Überlastschutz für die konischen Aufnahmerollen
• Schararm nach rechts gekröpft mit versetzt montierter Scharblende
• Mechanischer Steinschutz (Bruchbolzen) zum Schutz der Scharblende
• Aufgabeband (434 Zoll)
• Mechanische Befestigung des Toplifterbandes über hydraulisch verstellbaren Hebelarm
• Geschwindigkeitsregelung der Wurzelreiniger aus der Kabine
• Höhenverstellung des Wurzelreinigers manuell mit Klemmverschraubung in einer Klemmführungsleiste
• Schnellspannsystem für Toplifterrollen zur einfachen Einstellung der Klemmkraft und für schnellen Bandwechsel
• Führungsbleche zum Wegführen der abgeschnittenen Fane/Oberschnitte vom Einlauf
• Geschwindigkeitsregelung und Rücklauffunktion der Schneideinheit aus der Kabine
• Querverteiler Breite 630 mm, Teilung 28 mm, gummibedeckt, inkl. Klappe
• Geschwindigkeitsregelung des Querverteilers und des feinen Fanelevators aus der Kabine
• Bunkerbefüllungselevator Breite 630 mm mit Start-Stopp-Funktion
• Hydraulische Achslenkung inkl. Achs-Selbstzentrierung (ausschließlich Feldbetrieb)
• Transportgeschwindigkeit bis 40 km/h
• Räder: 600/55 R26.5
• Beleuchtung, Rundumleuchte und ISOBUS-Basisausstattung
• TurboClean

Technische Daten (Auszug)
Abmessungen: Länge: 7811 mm
Breite: 2960 mm
Höhe: 3600 mm
Anhängung Traktor: Niederer Deichsel: x

Bedienung & Sonderausstattung

• Toplifter: rotierende konische Aufnahmerollen heben die Fane/Oberschnitte zum Aufnehmen
• Wurzelreinigung: Wurzelreiniger entfernt anhaftende Erde vor der Übergabe an den feinen Fanelevator
• Schneideinheit: die Pflanzenoberteile werden am Ansatz abgeschnitten und hinter der Maschine ausgeworfen
• ModuChange Schnellwechsel: Umrüstung von Toplifter auf Scharrücksieb-Erntemaschine in ca. 30 Minuten
• Wartung: Schnellspannsystem für einfache Wartung und Rollenwechsel; wartungsfreie Lager und Gummifederelemente für Toplifterrollen
• Bedienung: intuitive ISOBUS-Bedienung über GRIMME Digital Interface (GDI); viele Funktionen joystickzuweisbar

Technische Spezifikationen

• Bunkerinhalt: 7 m³
• Aufgabeband Länge: 434 Zoll
• Querverteiler Breite: 630 mm; Teilung 28 mm; gummibedeckt; inkl. Klappe
• Breite feiner Fanelevator: 630 mm
• Breite Bunkerbefüllungselevator: 630 mm
• Geschwindigkeitsregelung Schneideinheit, Querverteiler, feiner Fanelevator und Bunkerbefüllungselevator aus der Kabine
• Hydraulische Achslenkung mit Selbstzentrierung
• Transportgeschwindigkeit: bis 40 km/h
• Räder: 600/55 R26.5 (beidseitig)
• Standardmäßiger Überlast- und Steinschutz für Aufnahmen und Schneideinheit
• Abmessungen L / B / H: 7811 mm / 2960 mm / 3600 mm
• Ausgelegt für kleine und mittlere Betriebe; flexibler Einsatz für verschiedene Wurzelkulturen
