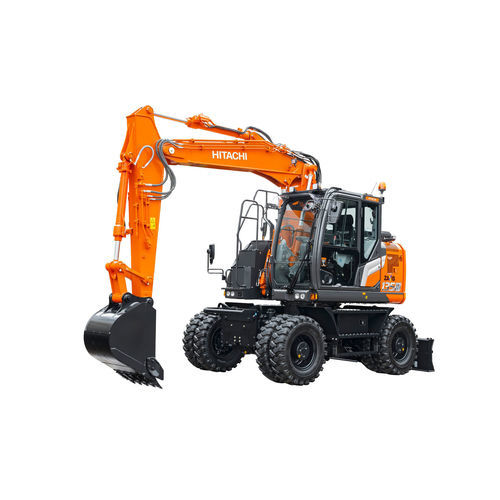

Hydraulischer Bagger ZX135W-7

kompakt

Übersicht

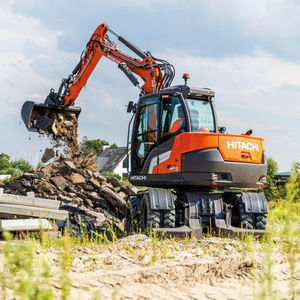

Der Mobilbagger ZX135W-7 bietet vielseitige Einsatzmöglichkeiten für innerstädtische und platzbegrenzte Baustellen. Auf Basis des größeren ZX155W-7 verwendet er dieselbe Motorarchitektur, um starke Leistung und kompakte Manövrierfähigkeit zu kombinieren. Entwickelt für vielfältige Anbaugeräte, ermöglicht das Modell effizienten, emissionsarmen Betrieb gemäß Stage V.

Wesentliche Modellmerkmale

• Motorleistung (ISO 14396 / ISO 9249): 105 kW / 100 kW
• Betriebsgewicht: 14.500–15.900 kg
• Grabbaukasten ISO heaped: 0,19–0,66 m3
• Verfügbare Region: Europa

Vorteile

• Das HIOS V-Hydrauliksystem erhöht Effizienz und Vorschubgeschwindigkeit und reduziert den Kraftstoffverbrauch.
• Die neue ECO-Anzeige ermöglicht die Überwachung und Steuerung des Kraftstoffverbrauchs.
• Das Anbaugeräteträgersystem erweitert die Einsatzmöglichkeiten der Maschine.
• Die Fahrerkabine ist auf Komfort, Sicht und reduzierte Ermüdung ausgelegt.

Anbaugeräte

• Robuste Schaufeln und Verschleißteile (GET) maximieren Produktivität und Betriebszeit.
• Große Auswahl an Hitachi-Anbaugeräten für viele Anwendungen.
• GET passen präzise zu den Anbaugeräten und sind für schnellen und sicheren Einbau sowie Austausch ausgelegt.

Motor & Hydrauliksystem (Auswahl)
Motormodell: DEUTZ TCD4.1L4
Motortyp: 4-Takt wassergekühlt, Common-Rail-Direkteinspritzung
Ansaugung: Turbolader mit Wastegate, Ladeluftkühler, gekühlte EGR
Abgasnachbehandlung: DOC + DPF + SCR
Zylinderanzahl: 4
Nennleistung (ISO 14396): 105 kW bei 2.000 min-1
Max. Drehmoment: 550 Nm bei 1.600 min-1
Hauptpumpen: 2 verstellbare Axialkolbenpumpen (Max. Fördermenge 2 x 117 L/min)
Servopumpe: 1 Zahnradpumpe (Max. Fördermenge 23,4 L/min)

Schaufel- und Armausbrechkraft
Schaufelausbrechkraft (ISO): 94 kN
Armausbrechkraft (ISO): 66 kN

Reichweiten
Armlänge: 1,96–2,26 m
Max. Aushubreichweite: 8140–8460 mm
Max. Aushubtiefe: 4580–4900 mm
Max. Kipp-Höhe: 6930–7240 mm

Abmessungen
Gesamtbreite Oberstruktur: 2480 mm
Gesamthöhe Kabine: 3150 mm
Gesamtbreite Reifen: 2490 mm
Gesamtbreite: 2470–3380 mm

Produktzusammenfassung
Der ZX135W-7 steigert die Rentabilität und senkt Betriebskosten durch kraftstoffsparende Systeme und Stage-V-Konformität. Das Modell verbindet kompakte Abmessungen, hohe Stabilität und Anbaugeräteunterstützung für städtische Bauarbeiten, Versorgungsarbeiten und Tiefbau.

Technische Daten

• Motormodell: DEUTZ TCD4.1L4
• Motortyp: 4-Takt wassergekühlt, Common-Rail-Direkteinspritzung
• Ansaugung: Turbolader mit Wastegate, Ladeluftkühler, gekühlte EGR
• Abgasnachbehandlung: DOC + DPF + SCR
• Zylinderanzahl: 4
• Nennleistung (ISO 14396): 105 kW @ 2.000 min-1
• Max. Drehmoment: 550 Nm @ 1.600 min-1
• Hauptpumpen: 2 verstellbare Axialkolbenpumpen (2 x 117 L/min)
• Servopumpe: 1 Zahnradpumpe (23,4 L/min)
• Betriebsgewicht: 14.500–15.900 kg
• Grabbaukasten ISO heaped: 0,19–0,66 m3
• Schaufelausbrechkraft (ISO): 94 kN
• Armausbrechkraft (ISO): 66 kN
• Armlänge: 1,96–2,26 m
• Max. Aushubreichweite: 8140–8460 mm
• Max. Aushubtiefe: 4580–4900 mm
• Max. Kipp-Höhe: 6930–7240 mm
• Breite Oberstruktur: 2480 mm
• Höhe Kabine: 3150 mm
• Breite Reifen: 2490 mm
• Gesamtbreite: 2470–3380 mm
