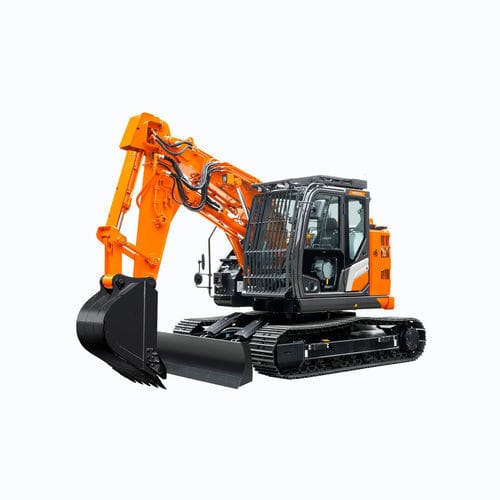

Hydraulischer Bagger ZX135US-7 SRF

kompakt

Übersicht
Dieser Kurzheck-Kompaktbagger wurde für Tunnelbau und andere Arbeiten in engen Bereichen entwickelt, in denen ein reduzierter Schwenkradius sowie kurzer Ausleger und Arm erforderlich sind. Er ist für kontinuierliche Einsätze unter Tage ausgelegt und kann schwere Anbaugeräte aufnehmen, die sonst bei größeren 20‑Tonnen‑Maschinen verwendet werden. Die Maschine kann mit einer Kranabsetzung in unterirdische Bereiche abgesenkt werden und im Tandem mit Schuten-/Teleskoparm-Baggern betrieben werden.

Hauptmerkmale

• Motor-Nennleistung: 74 kW (ISO14396)
• Betriebsgewicht: 16 200 – 17 800 kg
• Max. Grabreichweite: 6 390 mm
• Kurzheck, kurzer Ausleger und Arm für beengte Verhältnisse und Tunnelbau
• Kompatibel mit Anbaugeräten für größere 20‑Tonnen‑Maschinen (z. B. Brecher, Hydraulikhämmer)
• Kann per Kran in unterirdische Baustellen abgesenkt werden
• Für Tandem‑Betrieb mit Schuten‑/Teleskoparm‑Baggern geeignet
• Verfügbarkeit: Europa

Motor- und Hydrauliksystem
Motormodell: TOYOTA INDUSTRIES CORPORATION 1KDE
Motor‑Emissionsklasse: EU Stage V
Motortyp: 4‑Takt wassergekühlt, Common‑Rail‑Direkteinspritzung
Aspirierung: Turbolader mit variabler Geometrie, Ladeluftkühler, gekühltes AGR
Abgasnachbehandlung: DOC+CSF‑System
Zylinderanzahl: 4
Hubraum: 2,982 L
Pilotpumpe: 1 Zahnradpumpe (max. Durchfluss 33,6 L/min)

Hydrauliksystem
Hauptpumpe: 2 axialkolbenvariable Verstellpumpen

Eimer- und Armgrableistung
Eimergrableistung (ISO): 162 kN
Armdrückkraft (ISO): 75 kN

Gewichte und Bodendruck
Sohlentyp: Dreifachnoppen

Gummikettenbreiten: 500 / 600 / 700 mm

Betriebsgewicht: 16 200 – 17 800 kg

Arbeitsbereiche
Armlänge: 2,05 m
Max. Grabreichweite: 6 390 mm
Max. Grabbtiefe: 2 640 mm
Max. Auswurfhöhe: 5 260 mm

Abmessungen
Länge des Unterwagens: 3 580 mm
Gesamtbreite der Oberstruktur: 2 480 mm
Gesamthöhe der Kabine: 2 940 mm

Top‑Eigenschaften
Motor‑Nennleistung (kW): 74 kW (ISO14396)
Betriebsgewicht (kg): 16 200 – 17 800 kg

Technische Daten

• Modell: ZX135US-7 SRF
• Motormodell: TOYOTA INDUSTRIES CORPORATION 1KDE
• Motor‑Nennleistung: 74 kW (ISO14396)
• Motor‑Emissionsklasse: EU Stage V
• Motortyp: 4‑Takt wassergekühlt, Common‑Rail‑Direkteinspritzung
• Aspirierung: Turbolader mit variabler Geometrie, Ladeluftkühler, gekühltes AGR
• Abgasnachbehandlung: DOC+CSF‑System
• Zylinder: 4
• Hubraum: 2,982 L
• Pilotpumpe: 1 Zahnradpumpe (max. Durchfluss 33,6 L/min)
• Hauptpumpe: 2 axialkolbenvariable Verstellpumpen
• Eimergrableistung (ISO): 162 kN
• Armdrückkraft (ISO): 75 kN
• Sohlentyp: Dreifachnoppen
• Kettenbreiten: 500 / 600 / 700 mm
• Betriebsgewicht: 16 200 – 17 800 kg
• Armlänge: 2,05 m
• Max. Grabreichweite: 6 390 mm
• Max. Grabbtiefe: 2 640 mm
• Max. Auswurfhöhe: 5 260 mm
• Länge des Unterwagens: 3 580 mm
• Gesamtbreite der Oberstruktur: 2 480 mm
• Gesamthöhe der Kabine: 2 940 mm
• Entwickelt für Tunnelanwendungen mit kurzem Ausleger und Arm für beengte Räume
• Kompatibel mit Anbaugeräten für 20‑Tonnen‑Maschinen (Brecher, Hydraulikhämmer)
