Agri-PV-Struktur / für Anbau L:TEC®

Übersicht

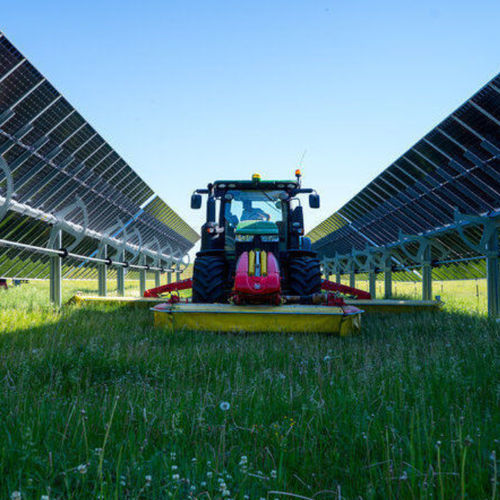

Unsere Agri PV-Lösung basiert auf dem weltweit erfolgreichen L:TEC®-Nachführsystem und ist so konstruiert, dass eine doppelte Nutzung der Flächen für Solarerzeugung und Landwirtschaft möglich wird. Das System nutzt eine patentierte Verriegelungsantriebstechnologie und eine entkoppelte Antriebsübertragung, kombiniert mit erhöhter Anlagenhöhe und konfigurierbarem Reihenabstand zur Anpassung an landwirtschaftliche Anforderungen. Agri PV ist so ausgelegt, dass es die Anforderungen der DIN SPEC 91434 für spezielle Planung, Betrieb, Dokumentation und Betriebsüberwachung erfüllt und übertrifft, einschließlich Berücksichtigung von Lichtintensität und Lichtverteilung unter der Anlage.

Hauptmerkmale

• Vollständig modulares System, abgeleitet von der L:TEC® 2P Plattform
• Standard-Anlagenhöhe: 2,8 m (projektabhängig konfigurierbar)
• Typisches Reihenabstandsbeispiel: 11 m (anpassbar an den Standort)
• Nachführbereich: bis zu 60°
• Einzigartiger 70° Erntemodus zum Vermeiden von Störungen bei Aussaat, Ernte, Mähen und Düngung
• Konzipiert für Doppelnutzung von Flächen (gleichzeitige landwirtschaftliche Produktion und Solarerzeugung)

Technik & Leistung
Das L:TEC® Agri PV verwendet ein verriegelbares Antriebszahnrad, das im verriegelten Zustand Lasten des Nachführsystems und der Module direkt an die Fundamenten abgibt, um wiederholbares und zuverlässiges Positionieren zu gewährleisten. Die entkoppelte Antriebslösung reduziert mechanische Belastungen der Nachführstruktur. In Kombination mit einer getesteten Parkstrategie (flaches Parken und andere Modi) reduziert die Plattform Systembelastungen unter starken Windbedingungen erheblich (Tests zeigen bis zu 50% Reduktion der Belastungen bei Windgeschwindigkeiten bis 205 kph). Die Plattform wurde im Windkanal und im Feld auf Dauerhaftigkeit und Lebensdauer geprüft.

Software & Steuerung
Die Lösung wird durch die Software-Suite von IDEEMATEC unterstützt: Planungstools und Steuerungswerkzeuge automatisieren Entwurf und Betrieb. ID-Aurora™ bietet landwirtschaftsspezifische Betriebsmodi und nutzt Wettersensoren, Standortdaten, Höhe und Nachführpositionssensoren, um die Nachführsysteme automatisch in sichere und effiziente Positionen zu bewegen; außerdem werden automatisierte Warnungen bereitgestellt. Projektplanungstools (ID-Simulator / ID-TERRAIN 3D und verwandte Tools) beschleunigen die Planung und Optimierung von Agri PV-Standorten.

Anwendungen & Anpassungsfähigkeit
Agri PV passt sich Gelände, Fundamenten und Modul-Layouts an, um die Bodenabdeckung zu maximieren und landwirtschaftliche Arbeiten zu ermöglichen. Das System unterstützt alle Standardmodultypen und Layouts, die in modernem Agrivoltaik- und Utility-Scale-Projekten verwendet werden.

Wussten Sie schon? — L:TEC® Agri PV Fakten

• Geeignet für alle Arten von Solarmodulen: 72-Zellen, 78-Zellen und bifaziale Module
• Optimiertes Balance of System (BOS)
• Bis zu 360 Module pro Nachführsystem
• 1 Antriebsmotor pro Nachführsystem
• Nachführsysteme skalierbar mit bis zu 8 Strings pro Nachführsystem
• Planungsrichtwert: 5 Motoren und 5 Steuerungen pro MW
• Nachführbereich bis zu 60°
• Einzigartiger 70° Erntemodus
• Standard-Anlagenhöhe: 2,8 m
• Neigungstoleranz: 36% Nord-Süd

Technische Spezifikationen

• Produktfamilie / Modell: L:TEC® Agri PV (abgeleitet von der L:TEC® 2P Plattform)
• Standard-Anlagenhöhe: 2,8 m (konfigurierbar)
• Typisches Reihenabstandsbeispiel: 11 m (standortabhängig)
• Nachführbereich: bis zu 60°; Erntemodus bis zu 70°
• Modulkompatibilität: 72-Zellen, 78-Zellen, bifaziale Module
• Maximale Module pro Nachführsystem: bis zu 360 (abhängig von Standort & Layout)
• Antrieb: patentiertes verriegelbares Antriebszahnrad mit entkoppelter Übertragung; 1 Antriebsmotor pro Nachführsystem
• Skalierbarkeit: bis zu 8 Strings pro Nachführsystem; Planungsregel: 5 Motoren und 5 Steuerungen pro MW
• Neigungstoleranz: 36% Nord-Süd
• Windverhalten: validierte Parkstrategie und Windkanaltests; dokumentierte Belastungsreduzierungen (Tests bis 205 kph)
• Normen: Planung und Betrieb in Übereinstimmung mit DIN SPEC 91434 für Agrivoltaik
