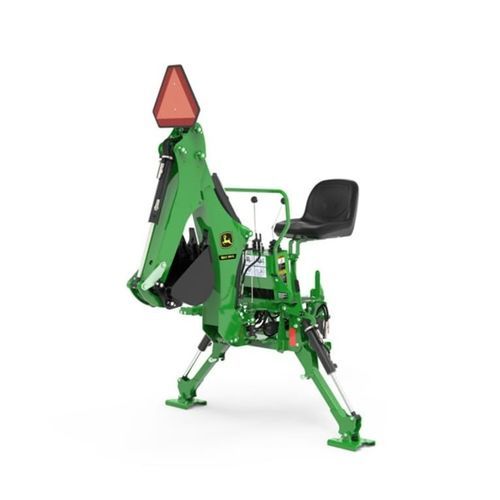

Löffelbagger für Traktor BH160

hydraulisch

Überblick

• Der BH160 ist ein an Traktoren montierter Heckbagger, entwickelt, um in seiner Klasse herausragende Funktionen zu einem wettbewerbsfähigen Preis zu bieten. Vergleichseinheiten wurden geprüft und benchmarked, um Passform, Leistung und Wirtschaftlichkeit für Landwirtschafts‑ und Dienstleistungsanwendungen sicherzustellen.

Wichtige Produktmerkmale

• Einfache An‑/Abbauvorrichtung für schnellen Bedienerzugang
• Sanfte, präzise Steuerung für genaues Graben und Tranchieren
• Werkzeugfreie Demontage nach der Erstmontage
• Grabtiefe ca. 1,9 m (6 ft 2 in)

Leistungsmerkmale

• Mitte‑Mähdecks‑kompatibel für parallelen Geräteeinsatz
• Robuster Unterrahmen zur Verstärkung des Traktorrahmens und Getriebes
• Schutzgummimuffen an den Baggersteuerungen
• Eimeroptionen: 203 mm (8 in), 304 mm (12 in), 406 mm (16 in) sowie 178 mm (7 in) Grabeimer mit verschraubten, austauschbaren Zähnen
• Optionale Ripper, Gummistreifen für Stützfüße und mechanische oder hydraulische Greifer

Betriebscomfort

• Ergonomisch platzierte Bedienelemente, vom Bedienerstand erreichbar, wenn der Bagger in Einsatzposition ist
• Hoher Sitz und rutschfeste Plattform für längere Einsätze
• ROPS‑Handgriff, Konsolenhandgriff und große Einstiegstufe am Stabilisatorarm für sichere Dreipunkt‑Haltung beim Auf- und Absteigen
• Stabilisatoren‑, Arm‑ und Schwenksperren vom Sitz aus zugänglich; integrierte Ablage, wenn verriegelt

Einfache Montage und Demontage (Zusammenfassung)

• Montage (gekürzt): Traktor bis auf ~20 cm (8 in) an den Bagger fahren, Traktor parken; power‑beyond‑Hydraulik anschließen; Bolzen zum Armlock entfernen; Rahmen und Aufnahmen ausrichten; Stabilisatoren verwenden und Montagebolzen einsetzen; Bagger sichern und betriebsbereit machen.
• Demontage (gekürzt): Stabilisatoren wenige Zentimeter absenken; Arm zentrieren und Schwenksperre einsetzen; Montagebolzen entfernen; Bagger absenken; Hydraulikschläuche trennen und Anschlüsse schließen; Traktor entfernen.

Unterrahmen und Hydraulik

• Der Unterrahmen überträgt Baggerkräfte auf Traktorrahmen und Getriebegehäuse, ohne die Traktorintegrität zu beeinträchtigen
• Vollständig mittel‑Mähdecks‑kompatibel unabhängig vom Mähantriebssystem
• Power‑beyond‑Hydraulik am Traktor erforderlich (Power‑beyond‑Kit nicht im Unterrahmen enthalten)
• Reifenketten sind mit installiertem Unterrahmen nicht kompatibel

Transport und Lagerung

• Zwei unterschiedliche Bolzen sichern Schwenkrahmen und Arm für sicheren Transport/Lagerung; Bolzen lassen sich schnell entfernen und in der Bedienerplattform verstauen
• Rampewinkel ca. 20° für einfaches Verladen auf den meisten Anhängern und bessere Manövrierfähigkeit im unebenen Gelände

Aufbau und Wartung

• Geschlossene Ausleger und Teleskoparme für Festigkeit; Zylinder für Ausleger/Teleskop/Schaufel extern angebracht für einfache Wartung
• Durchgehende Auslegerkonstruktion für höhere Steifigkeit und weniger Schweißnähte
• Alle Zylinder vollständig wartbar und überholbar; Auslegerzylinder mit Innenpuffer und Druckentlastung zum Schutz der Stangen
• Interne Dichtungen entsprechen denen größerer John Deere Heckbagger

Schaufeln

• Verfügbare Schaufelbreiten: 203 mm (8 in), 304 mm (12 in), 406 mm (16 in) sowie 178 mm (7 in) Grabschaufel
• Austauschbare, verschraubte Zähne (203 mm = 2 Zähne; 304/406 mm = 3 Zähne)
• Schaufeln mit massivem verstärktem Rollenrohr für zusätzliche Festigkeit

Schaufelspezifikationen (Tabelle als Zeilen dargestellt)
Überschriften: , 203‑mm (8‑in.) Schaufel, 304‑mm (12‑in.) Schaufel, 406‑mm (16‑in.) Schaufel, 178‑mm (7‑in.) Grabschaufel
SAE Streumenge: 0,011 m3 (0,42 cu ft), 0,019 m3 (0,66 cu ft), 0,025 m3 (0,90 cu ft), 0,0045 m3 (0,16 cu ft)
Gehäufte Kapazität: 0,013 m3 (0,46 cu ft), 0,022 m3 (0,76 cu ft), 0,030 m3 (1,06 cu ft), 0,0057 m3 (0,20 cu ft)
Versandgewicht: 17 kg (38 lb), 22 kg (49 lb), 27 kg (59 lb), 16,2 kg (35,8 lb)

Anbaugeräte & neue Funktionen

• Haupttragrahmen vorgebohrt für Montagewinkel von LED‑Arbeitsscheinwerfern und mit Aussparung für Schalter — kein Bohren oder Schneiden erforderlich
• Arbeitsleuchten am Teleskoparm beleuchten direkt die Arbeitszone am Schaufelbereich
• Gummimatten erhältlich zur Vibrationsminderung, für Grip und Lackschutz; leicht zu reinigen

Bestellung / Verfügbarkeitshinweise (regionsspezifisch)

• BH160 Basiscode: 6210LV (Bestellannahmedaten gemäß Auflistung)
• Region: Region 4 (USA/Kanada) für bestimmte Einführungs-/Bestellinformationen

Technische Daten / Spezifikationen

• Modell: BH160
• Grabtiefe: 1,9 m (6 ft, 2 in)
• SAE Dipperstick Grabkraft: 5.280 N (538 kg / 1.187 lb)
• SAE Schaufelgrabkraft: 9.056 N (924 kg / 2.036 lb)
• Schwenkbereich: 150°
• Auslegerhubkapazität: 129 kg (285 lb)
• Transporthöhe: 1,7 m (6 ft, 6 in)
• Stabilisatorbreite (eingefahren): 1,5 m (4 ft, 10 in)
• Stabilisatorbreite (ausgefahren): 1,9 m (6 ft, 2 in)
• Unterstützte Schaufelbreiten: 0,203 m; 0,304 m; 0,406 m
• Reichweite ab Drehpunkt‑Mittelachse: 2,6 m (8 ft, 8 in)
• Ladehöhe (Schaufel bei 60°): 1,5 m (5 ft)
• Transportüberstand: 0,9 m (3 ft, 1 in)
• Undercut: 0,4 m (1 ft, 5 in)
• Stabilisatorart: Hydraulisch
• Betriebsgewicht mit 0,4 m Schaufel: 309 kg (682 lb); mit Unterrahmen: 334 kg (736 lb)
