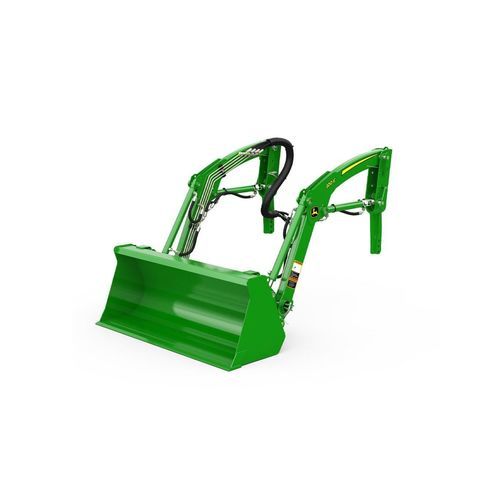

Frontlader für Kompakttraktor 120E

Übersicht

• Kompatibel mit den Traktoren 1023E und 1026R
• Gewölbter Ausleger
• Quick-Change-Anbaugeräteträger serienmäßig
• Parkfähig (Parkbefestigungssystem für einfachen Ab- und Anbau)

Merkmale Das parkende Anbausystem des 120E Laders ist für den einfachen An- und Abbau am Traktor ohne Werkzeug konzipiert. Ähnlich wie beim D120 sind die Abstellstützen des 120E im Drehmomentrohr untergebracht, damit sie leicht zugänglich sind. Zum Abstellen des Laders werden die Abstellstützen montiert, die Drehzapfen vom Mast entfernt, die Hydraulikschläuche abgekuppelt und der Traktor rückwärts herausgefahren. Die End-of-Pin-Schmierung am Zylinder und an den Drehzapfen ermöglicht einen einfachen Zugang für die Wartung der Schmierpunkte. Das einzigartige gekröpfte Design macht Querstifte und Splinte zum Festhalten des Bolzens überflüssig. Eine Mutter sorgt dafür, dass die Bolzen in ihrer Position bleiben. Eine Schmiernut sorgt für einen Schmierpfad. Die Schmierstellen an den Bolzenenden sind von der Seite des Laders aus sichtbar und können so leicht gewartet werden. Wichtige Spezifikationen (Zusammenfassung) Maximale Hubhöhe: 1809 mm / 71,2 in. Hubkraft bei voller Höhe (gemessen am Drehpunkt): 375 kg / 825 lb; gemessen bei 500 mm vor dem Drehpunkt: 259 kg / 570 lb. Ausbrechkraft des Auslegers (gemessen am Drehpunkt): 806 kg / 1808 lb; gemessen bei 500 mm vor dem Drehpunkt: 552 kg / 1238 lb. Rückrollkraft der Schaufel (an der bodennahen Linie): 707 kg / 1559 lb. Freiraum in voller Höhe (Schaufel ausgekippt): 1371 mm / 54 in. Schüttwinkel: -40,1 Grad. Rückrollwinkel: 31,2 Grad. Traktorkompatibilität & Hydraulik Kompatible Traktormodelle: 1023E / 1026R. Vorderreifen: 18x8.5-10 4PR R4. Hinterreifen: 26x12.00-12 4PR R4. Radstand: 1450 mm / 57 Zoll. Pumpenleistung: 3,5 gpm. Nenndruck: 1987 psi. Abmessungen und Leistungsdaten des Laders Grundgewicht: 220,5 kg. Verwendete Schaufel: Stift auf Materialien 1250 mm / 49 in. Schaufelgewicht: 53 kg / 117 lb. Hubkapazität bei 59 Zoll (1500 mm) gemessen am Drehpunkt: 429 kg / 944 lb; gemessen bei 500 mm vor dem Drehpunkt: 309 kg / 680 lb. Rückrollkraft der Schaufel: bei maximaler Höhe 593 kg / 1330 lb; bei 59 Zoll (1500 mm) 711 kg / 1568 lb; bei ebenerdiger Linie 707 kg / 1559 lb. Abmessungen: Gesamtlänge 2,6 m / 8,6 ft. Maximale Hubhöhe 1809 mm / 71,2 in; bei voller Schaufelhöhe 1653 mm / 65,1 in; bei voller Schaufelhöhe ausgekippt 1371 mm / 54 in. Grabtiefe: -101 mm / -4.0 in. Reichweite: bei maximaler Höhe 571 mm / 22.5 in; bei Bodenhöhe - Schaufelhöhe 1176 mm / 46.3 in. Schaufelwinkel: Schüttwinkel -40,1°; Rückrollwinkel 31,2°; Schüttwinkel, Boden -114,0°. Zykluszeiten: Lader heben 4,0 s; Lader senken 2,5 s; Schaufel kippen 5,7 s (ohne Regeneration) / 2,2 s (mit Regeneration); Schaufel zurückrollen 3,5 s. Kenndaten / technische Daten

• Modell (Handelsbezeichnung): 120E
• Marke: John Deere
• Kompatible Traktoren: 1023E / 1026R
• Maximale Hubhöhe: 1809 mm / 71.2 in
• Hubkapazität bei voller Höhe (Drehpunkt): 375 kg / 825 lb; bei 500 mm vor dem Drehpunkt: 259 kg / 570 lb
• Hubkapazität bei 59 Zoll (1500 mm) (Drehpunkt): 429 kg / 944 lb; bei 500 mm vor dem Drehpunkt: 309 kg / 680 lb
• Ausbrechkraft (Drehpunkt): 806 kg / 1808 lb; (500 mm vor dem Drehpunkt): 552 kg / 1238 lb
• Rückrollkraft der Schaufel: max. Höhe 593 kg / 1330 lb; 59 in. 711 kg / 1568 lb; ebenerdig 707 kg / 1559 lb
• Ausladung bei voller Höhe (Schaufel ausgekippt): 1371 mm / 54 in
• Gewicht der Schaufel: 53 kg / 117 lb
• Grundgewicht: 220,5 kg
• Gebrauchte Schaufel: Pin on Materials 1250 mm / 49 in
• Gesamtlänge: 2.6 m / 8.6 ft
• Radstand: 1450 mm / 57 in
• Grabtiefe: -101 mm / -4.0 in
• Reichweite in maximaler Höhe: 571 mm / 22.5 in; Reichweite am Boden: 1176 mm / 46.3 in
• Pumpenleistung: 3.5 gpm
• Nenndruck: 1987 psi
• Zykluszeiten: Heben 4.0 s; Senken 2.5 s; Schaufelauskippen 5,7 s (ohne Regeneration) / 2,2 s (mit Regeneration); Schaufelrücklauf 3,5 s
• Gewölbte Auslegerkonstruktion; Quik-Change-Anbaugeräteträger serienmäßig; parkbar mit Parkbefestigungssystem; Zapfenschmierung für einfache Wartung
