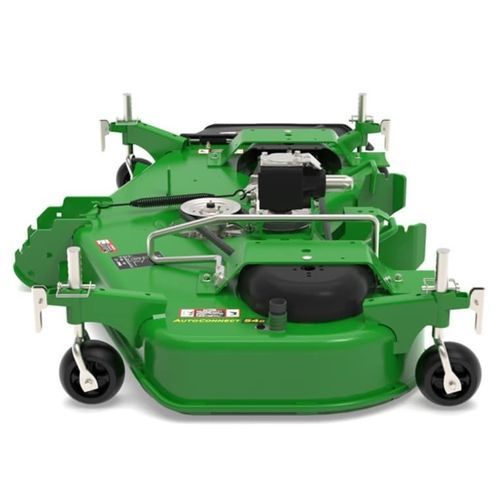

Zwischenachsmähwerk 54D

RotationZapfwellenfür Traktor

Übersicht
Der 54D ist ein mittelmontiertes Mähdeck mit AutoConnect™ Drive‑over‑Montage und zapfwellengetriebener Mittel‑PTO‑Anbindung. Entwickelt für den landwirtschaftlichen Einsatz an Kompakttraktoren, ermöglicht es das Mähen bei gleichzeitig montierten Heckanbaugeräten (Dreipunkt, Bagger, Frontlader). Die Schnitthöhe (HOC) wird über einen Knopf am Traktor eingestellt und erlaubt schnelle Anpassungen.

Hauptmerkmale

• Drive‑over AutoConnect™ Montage für schnelles, werkzeugfreies Aufsetzen.
• Kompatibel mit Heck‑Dreipunktgeräten, sodass Anbaugeräte beim Mähen montiert bleiben können.
• Zapfwellenantrieb (kein Riemen) für einfache Verbindung und zuverlässige Leistungsübertragung.
• Schnitthöhe vom Traktor aus per HOC‑Knopf einstellbar (1–4 in / 2,54–10,16 cm).
• Schwere doppelseitige Verriegelungen für sichere Befestigung.
• Servicefreundlich: abnehmbare Drive‑over‑Rampen, abschmierbare Messerwellen und Mähantriebswelle.

Montage und Demontage

• Allgemeine Hinweise: Allradantrieb und niedriger Gang erforderlich. Montage/Demontage auf einer festen, ebenen Fläche durchführen. HOC vor Montage/Demontage in Montageposition einstellen.
• Montage (Kurzfassung):
  • HOC in Montageposition einstellen.
  • Radstützengriffe anheben, um Verriegelungen zu lösen.
  • Mähheberarm mit Rockshaft‑Hebel absenken und langsam mithilfe der Führungsstange auf das Deck fahren.
  • Weiterfahren, bis die hinteren Verriegelungen einrasten.
• Mit AutoConnect‑PTO: Deck anheben, HOC auf Schnittposition ändern und Stützräder mit Schnellverschlusspins sichern.
• Mit manueller PTO‑Verbindung: Traktor ausschalten, PTO‑Welle manuell unter dem Traktor verbinden, dann Deck anheben, HOC einstellen und Stützräder sichern.
• Demontage (Kurzfassung):
  • Auf ebenem Untergrund parken, Stützrad‑Pins lösen und HOC in Montageposition setzen, Mähwerk auf den Boden absenken.
  • Mit AutoConnect‑PTO: Verriegelungshebel nach vorne klappen und rückwärts über das Deck fahren gemäß Führungsstangen‑Verfahren.
  • Mit manueller PTO: Traktor ausschalten und PTO‑Welle trennen; Welle im Halter verstauen; Verriegelungshebel nach vorne klappen und rückwärts über das Deck fahren.

Mittelmähwerk‑Hebesystem
Die vordere Hebeverbindung ist federgelagert, um die automatische Verbindung zu den vorderen Aufhängungen des Traktors zu ermöglichen. Die PTO‑Antriebswelle passt sich automatisch an, wenn das weibliche Ende in das Getriebe‑Kupplungselement einfährt; das männliche Kupplungsende hat konische Führungen zur sicheren Einrastung. Verfügbare Hebeoptionen:

• Standard mechanische Mähhebung — bewegt sich mit dem hinteren Anbau und wird vom Rockshaft‑Hebel gesteuert.
• Optionale hydraulische Mähhebung — ermöglicht unabhängiges Heben/Senken des Mähwerks über ein doppeltes SCV (Joystick des Ladegeräts).
• Optionale unabhängige hydraulische Mähhebung — unabhängige Steuerung des Mähwerks über ein drittes SCV (erfordert drittes SCV am Traktor).

Kompatibilität

• Kompatible Traktormodelle: 1023E, 1025R, 1026R.
• Die 1er‑Serie und der 2025R verfügen serienmäßig über ein doppelsitziges mid‑SCV; die mittlere hydraulische Mähhebung kann das doppelte SCV oder ein optionales drittes SCV zur Steuerung verwenden.

Technische Daten

• Modell: 54D
• Schnittbreite: 137 cm / 54 in.
• Gesamtbreite: Verteiler hoch: 152 cm / 60 in.; Verteiler runter: 174 cm / 68,5 in.
• Schnitthöhe (HOC): 2,54 bis 10,16 cm (1 bis 4 in) — einstellbar über den HOC‑Knopf am Traktor.
• Anzahl der Messer: Drei
• Messerlänge: 48,5 cm / 19,1 in.
• Messerstärke: 0,63 cm / 0,25 in.
• Messerflügelgeschwindigkeit (bei 2.600 U/min): 5.106 m/min (16.751 fpm)
• Deckstärke: 10 gauge / 3,416 mm / 0,1345 in.
• Ca. Gewicht: 89 kg / 197 lb
• Stützradgröße (vorne): 12,7 cm / 5 in.
• Stützradgröße (hinten): 12,7 cm / 5 in.
• Antrieb: Traktor Mittel‑PTO‑Welle (Wellenantrieb, ohne Riemen); die hintere PTO bleibt frei für Heckgeräte.
• Wartungs-/Robustheitsmerkmale: abnehmbare Drive‑over‑Rampen, abschmierbare Messerwellen und Mähantriebswelle, verstärkter vorderer Rand und verstärkte Deckseiten, Kunststoff‑Auswurfabdeckung.
