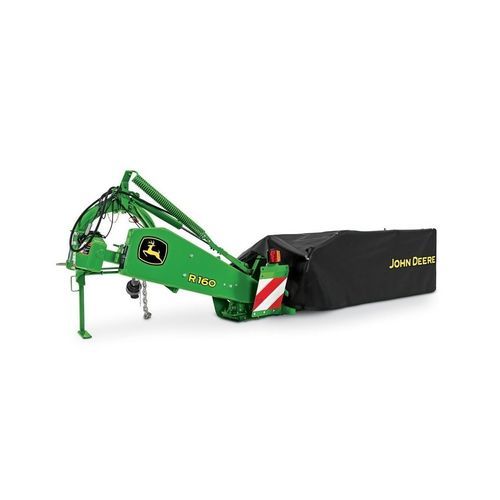

Scheibenmähwerk R160

hinten montiertmit 8 Klingenmit 4 Scheiben

Übersicht
Das Scheibenmähwerk R160 ist ein hinten montiertes Scheibenmähwerk für Traktoren mit Dreipunktaufhängung. Wichtige Eigenschaften sind die einfache Anbringung an die Dreipunktaufnahme, ein hoch bauender Rahmen und Federung sowie eine leicht entnehmbare Scheibenwelle zur verbesserten Servicefreundlichkeit.

Hauptmerkmale

• Einfach anzubringende Dreipunktaufnahme Kategorie 1 und 2 (nicht kompatibel mit Schnellkupplung)
• Rahmen und Federung mit großer Bodenfreiheit
• Scheibenwelle von oben aus der Messerleiste leicht entnehmbar für Wartungsarbeiten

Anbau und Aufnahme
Die R160 wird an Traktoren mit Dreipunktaufnahme Kategorie 1 und 2 angebaut und verwendet einen Abstellständer, um die Dreipunktarme beim Ankoppeln zu stützen. Die unteren Anbaubolzen können links oder rechts verstellt werden, um den Versatz der Mähmaschine an Traktoren mit größerer Spurbreite anzupassen; Versatzbereich 172 mm (7 in.).

Messerleiste und Antrieb
Eine robuste rotative Scheibenmesserleiste wird von einem Multi-V-Riemen-Antriebssystem angetrieben, das die Leistung vom Getriebe zu jeder rotierenden Scheibe überträgt. Die Kraftübertragung zu den Scheiben erfolgt über vollständig geschlossene, ölgefüllte Zahnräder für leisen, gleichmäßigen und zuverlässigen Betrieb. Alle Modelle verfügen über einen federbelasteten Riemenspanner, der die anfängliche Riemendehnung automatisch ausgleicht und die Lebensdauer der Riemen erhöht.

Scheiben und Messer
Die schnell rotierenden Scheiben arbeiten mit 2.986 U/min, um unter schwierigen Bedingungen zu schneiden. Die flache Messerleiste ermöglicht einen nahen Schnitt bei gleichbleibendem Niveau; die Schnitthöhe wird durch Einstellen der Neigung der Messerleiste geregelt. Jede Scheibe ist mit zwei frei schwingenden Messern ausgestattet, die leicht zu entfernen und zu ersetzen sind, und jedes Messer hat zwei Schneidkanten zur Verdopplung der nutzbaren Lebensdauer.

Scheibenwelle und Aufprallschutz
Die Messerleiste wird durch Antriebswellen-Scherbolzen und abnehmbare Scheibenwellen vor starken Stößen geschützt. Die Scherbolzen verringern die Wahrscheinlichkeit innerer Schäden an der Messerleiste und erhöhen deren Zuverlässigkeit. Die Scheibenwellen lassen sich von oben aus der Messerleiste entfernen, um die Servicefreundlichkeit zu verbessern. Jede Scheibe kann ausschwingen, um mögliche Schäden beim Auftreffen auf einen festen Gegenstand zu verringern.

Hub und Federung
Die R160 verwendet einen Hydraulikzylinder zum Heben der Messerleiste von der Arbeits- in die Transportstellung, in der die Messerleiste automatisch verriegelt. Eine starke Feder sorgt für gleichmäßige Auflage über die gesamte Länge der Messerleiste für konstante Flotation bei wechselnden Feldbedingungen und Topographien. Der Schnittbogen der R160 liegt bei +35° bis -22° und bietet einen großen Bereich an Schnittwinkeln.

Zusätzliche Hinweise
Die R160 teilt Konstruktionsmerkmale mit anderen Modellen der R-Serie (R200 usw.), wobei sich einige Bögen und Abmessungen zwischen den Modellen unterscheiden.

Eigenschaften / technische Daten

• Modell: R160
• Anzahl der Scheiben: Vier
• Anzahl der Messer: Acht
• Schnittbreite: 1,6 m (5,25 ft)
• Gewicht: 420 kg (925 lb)
• Scheibendrehzahl: 2.986 U/min
• Schnittbogen: +35 bis -22 Grad
• Hubsystem: Hydraulisch
• Mindestzapfwellenleistung: 22 kW (30 hp)
• Zapfwellendrehzahl: 540 U/min
• Produkt Basiscode: 2220E
• Produkt SKU: r160_e
