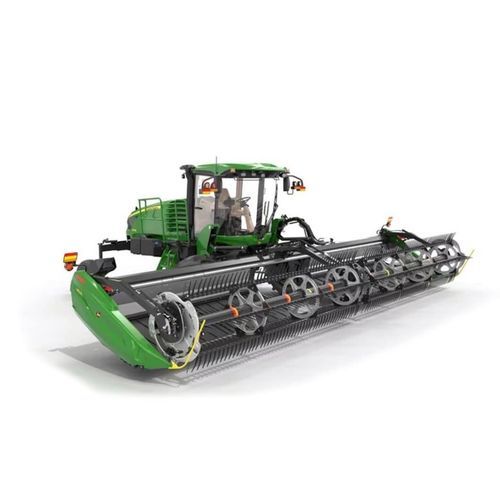

Selbstfahrender Schwadmäher W170

Übersicht

• Vierzpunkt-Fahrerkabinenfederung erhöht den Komfort des Bedieners auf unebenem Gelände.
• Vorwärts platzierte, erhöhte Kabine und große Frontscheibe verbessern die Sicht auf das Schneidwerk und die ankommende Ernte.
• Optionaler Reverser befreit D1500 Draper-Plattformen von Verstopfungen.
• Schnellkupplungs-Plattformsystem ermöglicht schnellen Wechsel und einfachen Transport.

Fahrerkabinenfederung
Die W170 verfügt über eine vierpunktige unabhängige Federung mit vier Schraubenfederdämpfern sowie Längs- und Querstabilisatoren zur Reduzierung des Kabinenrollens. Die Dämpfer an den vier Ecken erlauben eine vertikale Bewegung der gesamten Kabine aus der Ruheposition und verbessern so das Fahrgefühl im Feldbetrieb.

Sichtbarkeit und Außenbeleuchtung
Die vorwärts und erhöht angeordnete Kabine in Verbindung mit einer breiten Frontscheibe bietet klare Sichtlinien über breite Plattformen. Umfangreiche Außenbeleuchtungsoptionen unterstützen den Einsatz bei Tag und Nacht.

• Vier LED- und zwei HID-Frontscheinwerfer zur Ausleuchtung des Schneidbereichs.
• Zwei Arbeitsleuchten hinten an der Maschine.
• Vier verstellbare seitliche/heckgerichtete Arbeitsleuchten am Kabinenheck; die linke Seitenleuchte verfügt über eine Verzögerungsfunktion beim Aussteigen.
• Blinkende Warnleuchten und optionale Rundumleuchten aktivieren sich im Straßenverkehr; HID- und Warnlicht-Pakete optional verfügbar.

Optionaler Reverser
Ein vom Bedienstand aktivierbarer Reverser ist verfügbar, um Verstopfungen auf den Plattformen zu beseitigen. Bei D1500 Draper-Plattformen kehrt der Reverser die Messerantriebe und den optionalen Heubedampfer (falls ausgestattet) langsam um, um Verstopfungen zu entfernen und die Produktivität aufrechtzuerhalten.

Schnellkupplungsplattformen und Plattformmanagement
Die Schnellkupplungsfähigkeit erleichtert das An- und Abkuppeln von Plattformen für schnellen Wechsel zwischen Gras- und Körnerernte sowie für den schmalen Draper-Transport. Ein zentrales Schlauchmanagement fasst zwei hydraulische und eine elektrische Verbindung an einem Punkt zusammen. Die Anschlüsse sind kompatibel mit D400 Series Draper-Köpfen und 100A Series Schneckenförderköpfen.

• Optionales hydraulisches Selbstjustier-Kit mit Mittelverbindung ermöglicht einfacheres An- und Abkuppeln und ist von der Kabine aus bedienbar.
• Pin-on Unterhubarme erlauben schnellen Wechsel zwischen Draper- und Förderschneckenköpfen sowie den Übergang zum schmalen Transport.
• Verstellbare Federn und eine Feinabstimmung der Schwimmung (Standardausstattung) ermöglichen Änderungen der Plattform-Schwimmung während der Fahrt und speichern drei Memory-Positionen.

Schmaler Draper-Transport und Ballast
Breitere Draper-Plattformen lassen sich mit einer Ballastbox und dem integrierten D1500-Transportsystem transportieren. Die Ballastbox verlagert Gewicht auf die Antriebsreifen für bessere Traktion und Kontrolle beim Transport und bietet eine Anhängerkupplung zum Ziehen der D1500-Plattform. Ein elektrischer Kabelbaum und ein Anhängerbolzen-Kit sind für einen 7‑poligen Beleuchtungsstecker an der Ballastbox erforderlich.

Präzisionsführung und AutoTrac
Die W170 ist mit AutoTrac Universal 300 (ATU 300) kompatibel, um Linienaufnahme und automatisches Lenken zu verbessern. Das ATU 300-Kit kann ab Werk bestellt werden, um das Gerät AutoTrac-fähig zu machen. Die Maschine unterstützt StarFire-Empfänger (einschließlich StarFire 7500 Varianten) und kann mit einem an der B-Säule montierten G5 Universal Display zur integrierten Präzisions-Landwirtschaft gekoppelt werden.

AutoTrac Universal 300 Kit beinhaltet

• Lenk-Kit
• Lenkradknopf-Teile
• Betriebsanleitung

G5 Universal Display
Optionales, an der B-Säule montiertes G5 Universal Display ist verfügbar; Adapterhalterung und Kabelbaum-Teile sind im ATU 300-Kit enthalten, während die Montagehalterung in der Kabine bereitgestellt wird.

Funktionsübersicht

• Vierzpunkt-Unabhängigfederung der Kabine mit Schraubenfederdämpfern und Stabilisatoren.
• Erhöhte, vorwärts positionierte Kabine und breite Frontscheibe für bessere Sicht.
• Mehrere LED- und HID-Beleuchtungsoptionen mit verstellbaren Seiten/Heck-Leuchten und Heckarbeitsleuchten.
• Optionaler Reverser zum Freiräumen von Verstopfungen auf D1500-Plattformen; empfohlen bei Einsatz eines Heubedampfers.
• Schnellkupplungsplattformsystem mit zentralisierten hydraulischen/elektrischen Anschlüssen; kompatibel mit D400 und 100A Series.
• Optionales hydraulisches Selbstjustier-Mittelzugglied und Pin-on Unterhubarme für schnellen Plattformwechsel.
• Feinabstimmung der Schwimmung serienmäßig mit Anpassung während der Fahrt und drei Speicherpositionen.
• Schmaler Draper-Transport mittels Ballastbox und integriertem D1500-Transportsystem.
• Präzisionslandwirtschaft-Kompatibilität: AutoTrac Universal 300, StarFire-Empfänger und G5 Universal Display.

Technische Daten

• Produktname: W170 Windrower
• Produkt-SKU: w170e
• Produkt-Basiscode: 4052E
• Kategorie: Windrower
• Kabinenfederung: Vierzpunkt-Unabhängigfederung mit vier Schraubenfederdämpfern und Vor-/Quer-Stabilisatoren
• Beleuchtung: Vorne (4 LED + 2 HID Optionen), 2 Heckarbeitsleuchten, 4 verstellbare Seiten/Heck-Arbeitsleuchten; optionale HID- und Warnlicht-Pakete
• Optionaler Reverser: Kehrt Messerantrieb und optionalen Heubedampfer (bei D1500-Plattformen) zur Beseitigung von Verstopfungen um
• Plattform-Kompatibilität: Schnellkupplungs-kompatibel mit D1500 Draper Platforms, D400 Series Draper-Köpfen und 100A Series Förderschneckenköpfen
• Plattformfunktionen: Zentrales Schlauchmanagement (zwei hydraulisch, eine elektrisch), optionales hydraulisches Selbstjustier-Mittelzugglied, Pin-on Unterhubarme, Federverstellung, Feinabstimmung der Schwimmung mit drei Memory-Positionen
• Transport: Ballastbox für schmalen Transport mit integriertem D1500-Transportsystem; benötigt Kabelbaum und Bolzenkit für 7‑poligen Beleuchtungsstecker
• Präzisions-Kompatibilität: AutoTrac Universal 300 (bestellbar), kompatibel mit StarFire 7500 und neueren StarFire-Empfängern, sowie G5 Universal B-Säulen-Display
