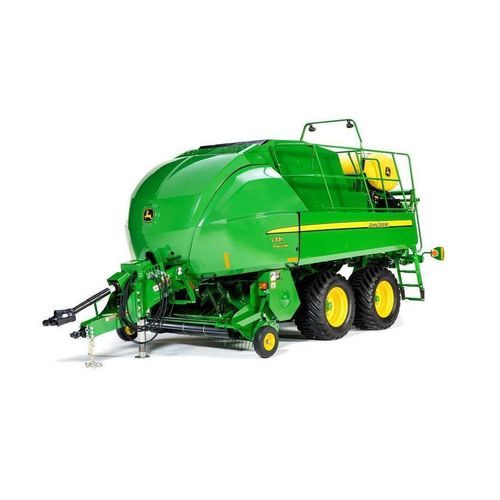

Quadratische Ballenpresse L331R

großformatig

Übersicht

• Quaderballenpresse ausgelegt für Ballen 80 x 90 cm mit einstellbarer Länge und Dichtekontrolle
• MegaWide™-Pickup und MegaTough™-Zinken für hohe Aufnahmeleistung
• Integrierter Feuchtesensor und John Deere-Ballenwiegesystem
• ISOBUS-kompatible Steuerung und BalerAssist-Antriebsystem

MegaWide™-Pickup mit MegaTough™-Zinken
Der Pickup wird von John Deere in Ottumwa, Iowa, gefertigt. Trommel mit flachem Profil und großem Rollenablenker presst das Erntegut gegen die Zinken, um die Aufnahmeeffizienz zu erhöhen und Verluste zu reduzieren.

• 2,2 m (7,2 ft) Pickup verfügbar für L331R und L341R; Zinken-zu-Zinken-Breite 1,92 m (76 in.); Standard- oder Premium-Komponenten verfügbar; acht versetzte Zinkenleisten zur Überlastvermeidung; halb-pneumatische Feststellräder für Bodenkontur.
• MegaTough-Zinken bieten erhöhte Festigkeit und Haltbarkeit; verstärkte Endzinken verbessern die Ernteaufnahme.
• Kettengetriebene Zuführung mit mechanischer Auskuppel-Kupplung zum Schutz und für erhöhte Lebensdauer.

Premium MegaWide™-Pickup
Die Premium-Option bietet größere Bauteile wie größere Nocken und Nockenlager sowie größere Spider-Getriebe mit Lagern für längere Lebensdauer und leiseren Betrieb.

Doppelbinde-Nodiersystem
Getriebe- und antriebswellengetriebene Doppelbindern sorgen für zuverlässiges Knüpfen bei hoher Dichte und schwierigen Bedingungen. Nodierer verfügen über integrierte Automatik-Schmierung, Schmieranschlüsse und zugängliche Einstellschrauben.

• Integriertes Auto-Lube-System in den Nodierrahmen mit zwei internen Schmieranschlüssen zur Reduzierung der Vorernte-Wartung.
• Geteilte Nodierrahmenmontage am Intermittent-Getriebe ermöglicht Ausbau ohne Demontage des Nodierstapels.
• Abgedichtete Gangspannungselemente bieten konstante Bindfadenspannung; Bindfaden wird in Einer-Reihen-Spulen gelagert und zu den abgedichteten Spannern geführt.

Reduzierung der Anschluss- und Schmierleitungen (Nodiersystem)
L331 — Reduzierte Anschlussstellen: 8
L341 — Reduzierte Anschlussstellen: 12
L331 — Reduzierung Schmierleitungen: 16,8 m (55 ft)
L341 — Reduzierung Schmierleitungen: 25,3 m (83 ft)

Nodier-Auslöse-System
Das Doppelbindersystem wird über Getriebe und Antrieb angetrieben, um die Nadel-Pleuel-Synchronisation zu erhalten. Es verwendet gehärtete Gusskomponenten; das Getriebe führt das System 360° zur Fertigstellung eines Knotens. Zwei Auslöseroptionen: mechanisch oder elektrisch. Die elektrische Auslösung ermöglicht Ballenlängenanpassung aus der Kabine, Gesamtnouierung der letzten Ballen aus der Kabine, verringert Wartungsaufwand, erhöht Längenpräzision und bietet prädiktive Bindfunktionen.

Ballenmonitor und ISOBUS-Kompatibilität
Die ISOBUS-kompatible Steuerung arbeitet mit ISOBUS-Monitoren und John Deere GreenStar-Displays. Funktionen: auswählbare Hauptbildschirme, Richtungspfeile für gleichmäßige Ballen, elektronische Nodieranzeigen, Statusrückmeldungen (Schwungradbremse/Vorzerkleinerer/Schmierung/Beleuchtung/Ballenrutsche/Ballenauswurf) sowie Anzeige von Ballengewicht und Feuchte bei entsprechender Ausstattung. Ballenzählungen auswählbar nach Feld/Kunde/Saison/Lebensdauer.

Feuchtesensor
Integrierter Feuchtesensor vorne in der Ballenkammer liefert Echtzeitwerte während des Pressvorgangs und kann mit dem Konservierungssystem zur Anpassung der Dosierung gekoppelt werden.

Wägesystem
Das John Deere Ballenwägesystem liefert Flake-für-Flake-Gewichte mittels Sensoren am Boden der Vorkompressionskammer und zeigt aktuelle sowie vorherige Ballengewichte im Monitor an, um gleichmäßigere Ballen zu unterstützen.

Konservierungsapplikator
Optionales werkseitiges Konservierungssystem ermöglicht Ernte bei höherer Feuchte zur Reduzierung des Verderbensrisikos. Schlüsselausstattung: 567 L (150 U.S. gal.) Poly-Tank, 12-V-Membranpumpe, Integration in John Deere Elektronik, ExactApply™ Düsen und Ernteerkennungssensoren für bedarfsgerechte Applikation.

BalerAssist-Antriebsystem
Hydraulische Antriebssteuerung mit Vor- und Rückwärtsbetrieb in zwei Geschwindigkeiten je Richtung (max. ca. 4 Kolbenhübe/min). Vorteile: kürzere Zeit zum Entfernen von Verstopfungen, verringerter Wartungs-/Entfernungsaufwand, langsamere Zyklen zur besseren Fehleranalyse der Nodierer. Steuerung über Display oder mitgelieferte Bluetooth-Fernbedienung (Funktionen: aktivieren, langsam/schnell vorwärts, langsam/schnell rückwärts, Service-Licht).

Verschleißteilbox
Optionale Verschleißteilbox für L331R und L341R enthält die gebräuchlichsten Verschleißteile, verpackt mit magnetischen Teilenlisten. Inhalt:

• Pickup-Zinken — 20
• Pickup-Abstreifer — 4
• Abstreifer-Bolzen — 4
• Linker Nockenarm — 1
• Rechter Nockenarm — 1
• Nockenarm-Lager — 4
• Nockenarm-Bolzen — 2
• Hakensätze — 6
• Abstreifplatten — 6
• Bindemesser — 6
• Bindescheiben — 3
• Bindehalter — 3
• Binde-Reiniger — 3
• Nadelrollen-Kit — 6
• Näherungssensor — 2
• Unteres Messerbolzen — 6
• Unteres mittleres Messer — 2
• Unteres Endmesser — 1

Technische Daten

• Ballen: 80 x 90 cm (3 x 3 ft)
• Ballendimensionen — Breite: 80 cm (32 in.) — Höhe: 90 cm (35 in.) — Länge: 60 bis 300 cm (24 bis 118 in.)
• Anzahl Nodierer: 4
• Messer: 11, 7 oder 6
• Maschinenbreite: 2,76 m (9,1 ft)
• Maschinenhöhe: 2,7 m (8,9 ft)
• Maschinengewicht: 7.700 kg (16.975 lb)
• Minimaler Traktorbedarf: 86 kW / 115 PTO hp — ohne Pre-Cutter; 97 kW / 130 PTO hp — mit Pre-Cutter
• Aufnahmebreite Pickup: 220 cm (86 in.)
• Durchmesser Pickup: 25,6 cm (10 in.)
• Anzahl Zinkenleisten am Pickup: 4
• Zinkenabstand: 6,6 cm (2,6 in.)
• Rotor mit hoher Kapazität: Ja
• Aufnahmemesser: 11, 7 oder 6; Schnittlänge: 44 mm (1,7 in.) oder 88 mm (3,5 in.); Messerschutz: einzelne Feder
• Herausschiebbarer Boden: Ja
• Anzahl Kolbenhübe: 45 spm
• Kolbenhub: 69,5 cm (27 in.)
• Dichtekontrolle: Drei hydraulische Zylinder
• Ballenkammerlänge: 305 cm (120 in.)
• Steuerung: ISOBUS — GreenStar 2 1800 oder GreenStar 3 2630
• Bindfadenkapazität (Rollen): 30
• Einachs-Reifenoptionen: 600/50/22.5 oder 710/40R/22.5
• Optionales gelenktes Tandemfahrwerk: 500/55/20 oder 550/45/22.5
• Bremssystem: Hydraulisch optional
• Maschinenmaße — Länge: 7,8 m (25,6 ft); Breite: 2,76 m (9,1 ft); Höhe: 2,7 m (8,9 ft)
