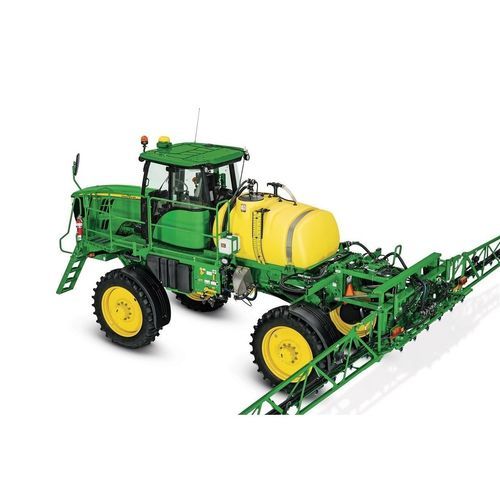

Traktormontiertes Sprühgerät R4023

Übersicht
Selbstfahrende Spritze mit 2.300 L (600 gal), ausgelegt für vielseitige Anwendungen auf mittelgroßen und kleineren Flächen. Kompakte Bauform mit verschiedenen Gestänge- und Achsoptionen zur Anpassung an Kulturarten und regionale Anforderungen.

Hauptmerkmale

• Premium- oder Standardkabine
• Erweiterte Geräuschunterdrückung
• Kompakte Abmessungen für enge Felder und Transport
• Effizienter 4,5 L Tier‑4 Turbomotor

Gestänge
Hochfeste Vierkantrohr-Gestänge mit 3D-Struktur zur Aufnahme von Längs- und Torsionskräften. Leitungen und Düsen sind zwischen den unteren Rohren geführt zum Schutz. Verfügbare Konfigurationen: 18,3 m/24,4 m (60/80 ft) oder 18,3 m/27,4 m (60/90 ft). Außensegmente klappbar für enge Stellen; 24,4 m Gestänge mit fünf Sektionen, 27,4 m mit sieben Sektionen. Bruchenden schützen das Gestänge und setzen federunterstützt zurück; Transportauflagen stützen gefaltete Gestänge zur Entlastung und besseren Sicht.

Motor
PowerTech™ PSS 4,5 L Tier 4 Turbodiesel, 129 kW (173 PS) mit 5% Leistungsaufschlag bis 136 kW (182 PS). Vierzylinder/8‑Ventil, gekühlte EGR, Abgasnachbehandlung (Filter und SCR), Hochdruck-Common-Rail-Einspritzung und Reihen-Turbolader. 310 L Kraftstofftank für verlängerte Einsatzdauer (bis ~16 Std. je nach Einsatz).

Federung und Fahrverhalten
Vierlenkersystem mit zwei großen Luftfedern pro Achse und ölgefüllten Stoßdämpfern. Optionale werkseitige Soft Shock reduziert Dämpfung für sehr unebenes Gelände. Automatische Luftfeder-Niveauregulierung hält die Fahrhöhe bei ±102 mm Federweg am Blasebalg (203 mm Gesamtfederweg).

Gestängehöhen- und -steuerung
BoomTrac Pro 2 automatische Gestanghöhe-Steuerung zur Verbesserung der Spritzgenauigkeit mittels Trägheitsmessung. Hinweis: BoomTrac Pro 2 ist bei Carbon-Gestängen vorgeschrieben, steht jedoch für R4023 nicht zur Verfügung.

Achsen- und Reihen-Anpassung
Zwei Achsbreitenbereiche zur Anpassung an verschiedene Reihenweiten: schmale Achse 183–224 cm (72–88 in) mit 112 cm (44 in) Kulturfreistellung; breite Achse 234–307 cm (92–121 in) mit 127 cm (50 in) Freistellung. Auswahl nach Kultur und regionaler Praxis.

Kabine und Bedienelemente
CommandARM™ Konsole mit ergonomischem Multifunktionshebel (sechs rekonfigurierbare Tasten) und verbesserter Zugänglichkeit zu wichtigen Steuerungen. Aktualisiertes G5 Plus CommandCenter™ Display zur Datenerfassung, -verwaltung und -übertragung.

Precision Ag und Applikationstechnik
Werksseitig für John Deere Connect Mobile und ExactApply™ Düsensteuerung (Sechs-Düsen-Turm) geeignet mit 15‑Hz und 30‑Hz PWM, AutoSelect A/B, Kurvenkompensation und Einzelduesensteuerung. ExactApply Multi‑Rate verfügbar für mehrere Raten über Sektionen bei unterstützten Modelljahren.

Konnektivität und Support
JDLink™ Konnektivität und John Deere Connected Support™ ermöglichen Datentransfer, Fernüberwachung, Ferndiagnose und Softwareupdates. Fünf Jahre JDLink sind bei anwendbaren neueren Maschinen enthalten. Für volle Funktionalität werden MTG, JDLink Service und ein Operations Center Konto benötigt.

Solution-System und Handling
Manuelles Seitenbefüllungssystem. Tankmaterial: Polyethylen. Leitungen und Gestangfilter aus Polypropylen und chemischer Ejektor aus Edelstahl. Durchfluss- und Filterdetails in den Spezifikationen.

Gewichtsverteilung und Betriebshinweise
Chassis und Gewichtsverteilung zur Reduzierung der Bodenverdichtung und zur Sicherung der Traktion ausgelegt. Transport- und Betriebsgewichte sowie Vorder-/Hinterachsverteilung in den technischen Daten aufgeführt.

Eigenschaften / technische Daten

• Nennleistung Motor: 129 kW / 173 PS
• Hubraum: 4,5 L (274,6 cu in.)
• Emissionsstufe: Final Tier 4
• Zylinderanzahl: 4
• Kraftstofftank-Kapazität: 310 L / 82 gal
• DEF-Tank-Kapazität: 17 L / 4,5 gal
• Kapazität Lösungssystem: 2.300 L / 600 gal
• Spülwassertank: 265 L / 70 gal
• Gestängelängen & Material: 18,3/24,4 m oder 18,3/27,4 m (60/80 oder 60/90 ft), Stahl
• Gestängeabschnitte: fünf (80 ft) oder sieben (90 ft)
• Spritzgeschwindigkeitsbereich: 0 bis 32 km/h (0 bis 20 mph)
• Max. Transportgeschwindigkeit: 43 km/h (27 mph)
• Federung: Luftfeder/stoßgedämpft mit automatischem Luftfeder-Niveauregler
• Feldfreihöhe (Standardreifen): schmal 112 cm (44 in), breit 127 cm (50 in)
• Radstand: 373 cm (147 in)
• Wendekreis: 4,9 m (16 ft)
• Antriebsstrang: Tandem hydrostatisch, permanenter 4WD, elektrohydraulische Schaltung
• Hydrauliköltank: 61 L (16 gal)
• Chassis-Gewicht (mit 80‑ft Gestänge, angegeben): 8.240 kg / 18.165 lb
• Leitungen/Filter System: Saugsieb 16 mesh, Drucksieb 50 mesh, Gestängesieb 80 mesh
