Übersicht
- Arbeitsbreiten von 7,2 bis 18,4 m (23 ft, 6 in. bis 60 ft, 6 in.)
- Drei- und fünfteilige Konfigurationen
- Gitterförmiges Rahmendesign
Autonome Bodenbearbeitung
Technologie und integrierte Komponenten vom Werk aus, die eine einfache Ergänzung der vollständig autonomen Bodenbearbeitungsgeräte ermöglichen. Komponenten sind ab Werk enthalten:
- Einsatz der Beleuchtung
- Empfängermast
- Einsatz des Empfängerkabelbaums
Autonomy Ready Verfügbarkeit (Zusammenfassung)
Modell | Autonomy Ready Tillage (in-base) | Anwendbare Maschinenbreiten
2430 | X | Alle Breiten, außer 14 ft, 0 in. bis 17 ft, 8 in
CC-Serie | X | Alle Breiten
HSD-Serie | X | Alle Breiten
2660VT | X | Modelle von 25 ft, 5 in. bis 49 ft, 6 in
2230 | X | Alle Breiten
2730 | X | Alle Breiten
Großes Angebot an Arbeitsbreiten je nach Anbaufläche und PS-Anforderungen
Bei einer Arbeitsgeschwindigkeit von 16 km/h (10 mph) kann der 2230LL bis zu 24,7 ha (61 Acres) pro Stunde bearbeiten. Die verfügbaren Größen reichen von 7,8 m bis 18,4 m (25 ft, 6 in. bis 60 ft, 6 in.). Der Leistungsbedarf liegt zwischen 19,6 und 29,4 kW/m (8 bis 12 PS/ft), je nach Boden, Tiefe und Geschwindigkeit.
Dreiteilige Konfigurationen (Arbeitsbreiten & Produktivität)
Arbeitsbreiten | Größe des Mittelrahmens | Produktivität pro Stunde bei 16 km/h (10 mph)
7.77 m (25 ft, 6 in.) | 2,74 m (9 ft) | 12,5 ha (31 acres)
9.60 m (31 ft, 6 in.) | 3,35 m (11 ft) | 15,4 ha (38 acres)
10.82 m (35 ft, 6 in.) | 3,35 m (11 ft) | 17,4 ha (43 acres)
13.25 m (43 ft, 6 in.) niedriger Transport | 3,35 m (11 ft) | 21,4 ha (53 acres)
Fünfteilige Konfigurationen (Arbeitsbreiten & Produktivität)
Arbeitsbreiten | Mittelrahmengröße | Stundenleistung bei 16 km/h (10 mph)
14.17 m (46 ft, 6 in.) | 2,74 m (9 ft) | 22,7 ha (56 acres)
15.39 m (50 ft, 6 in.) | 2,74 m (9 ft) | 24,7 ha (61 acres)
Level-lift™-Rahmen
Die Level-lift-Anhängung sorgt für einen waagerechten Betrieb in allen Arbeitstiefen und bietet eine gleichmäßige Schar- und Räumtiefe von vorn bis hinten für eine gründliche Saatbettbereitung. Die schnelle Einstellung sorgt für ein flaches Saatbett und ein ebenes Bodenprofil für die Aussaat. Die T-Kupplung ermöglicht eine einfache Einstellung des Spannschlosses für einen schnellen Traktorwechsel und eine schnelle Nivellierung des Anbaugeräts von vorn nach hinten. Die robuste T-Kupplung ermöglicht ein engeres Wenden und beherbergt Schläuche und Kabelbäume, um sie vor dem Kontakt mit Pflanzen und Reifen zu schützen.
Schaftabstand, Saatbettbereitung und Unkrautbekämpfung
Der echte 152-mm-Schaftabstand (6 Zoll) sorgt für eine vollständige Feldabdeckung. TruPosition C-Schäfte mit einer Auslösekraft von 91 kg minimieren die seitliche Bewegung und bieten eine bessere Kontrolle über das Bodenprofil für eine bessere Einebnung. Die Schare sorgen für einen vollständigen Bodenbearbeitungsschnitt über die gesamte Breite des Geräts, um den Boden vollständig zu durchmischen und Streifenbildung zu reduzieren, was ein flaches Saatbett und eine gleichmäßige Saattiefe fördert. Der gleichmäßige Abstand von 152 mm minimiert potenzielle Streifen mit überlebenden Unkräutern und unterstützt die Unkrautbekämpfung vor der Aussaat, was die Herbizidkosten senken kann.
Abstandsoptionen
Standard: 152 mm (6 Zoll), geteilt in der Mitte. Zu den Optionen gehören 229 mm (9 Zoll) Split-the-Middle und S-Zinken 114 mm (4,5 Zoll) je nach Konfiguration und Standort.
ProFinish™ Nivelliersystem (Optionen für Heckstriegel)
Das ProFinish Nivelliersystem bietet sechs Heckstriegeloptionen, um agronomische Anforderungen zu erfüllen. Abbildung der Fähigkeiten (Striegeltyp → Fähigkeiten):
Fähigkeiten | Fünffach-Spiralzinkenegge | Sechsfach-Spitzzinkenegge | Dreifach-Spiralzinkenegge mit Rundstabkorb | Dreifach-Spiralzinkenegge mit Flachstabkorb | Dreifach-Spitzzinkenegge mit Rundstabkorb | Dreifach-Spitzzinkenegge mit Flachstabkorb
Ebenes Saatbett | Besser | Besser | Am besten | Am besten | Am besten | Am besten
Festes Saatbett | Gut | Gut | Besser | Besser | Besser | Besser | Besser
Rückstände bearbeiten | Besser | Besser | Besser | Best | Best | Besser | Besser
Kluten aufbrechen | Gut | Besser | Besser | Besser | Best | Besser | Best
Umgang mit feuchtem/nassem Boden | Best | Besser | Gut | Gut | Gut | Gut
Umgang mit Steinen | Gut | Gut | Besser | Gut | Besser | Gut
Flügelstabilisierungsräder
Empfohlen für hügelige Böden, Terrassen oder den Einsatz über 11 km/h (7 mph). Beim 2230LL: Zwei mechanische Flügelstabilisierungsräder sind bei allen fünfteiligen Konfigurationen an den Außenflügeln vorhanden; bei drei- und fünfteiligen Konfigurationen können optional Stabilisierungsräder an den Innenflügeln angebracht werden. Beim 2230FH: Optionen und Grundausstattung variieren; beim 2230FH sind aktiv-hydraulische Nachlaufräder für Innen- und Außenflügel in der Grundausstattung enthalten.
Reifengrößen (Zusammenfassung)
Radial- und Diagonalreifen sind als Optionen erhältlich. Beispiele (je nach Konfiguration):
Beispiele für Radialreifen für Hauptrahmen und Flügelrahmen: IF280/80 R15 (sechs Schrauben), IF280/70 R15 (sechs Schrauben), IF320/70 R15 (sechs oder acht Schrauben je nach Konfiguration).
Beispiele für Vorspannung: 9.5L-15 LD D, 11L-15 FI LR D, 12.5L-15 FI LR Varianten (Anzahl der Schrauben variiert je nach Konfiguration).
Heckkupplung und Heckanbaugeräte
Für das Ziehen von Heckanbaugeräten steht eine umfangreiche Heckanhängung zur Verfügung, die vielseitig einsetzbar ist. Merkmale der Heckanhängung:
- Rechteckrohr-Konstruktion
- Teleskopkupplung
- Wartbare Deichsel
- 453 kg zulässige Stützlast (Standardbeispiel)
- 13.000 lb zulässiges Gesamtgewicht für fünfteilige Maschinen; 10.000 lb GVW für dreiteilige Maschinen (Beispielwerte)
- Kabelbaum für Transportbeleuchtung
- Hydraulikschläuche und -kupplungen (zwei Kreisläufe vorhanden)
- Hochlastsicherheitskette zwischen Traktor und Gerät
Es ist eine Heavy-Duty-Heckanhängung erhältlich (empfohlen, wenn das Heckanbaugerät die Standardwerte der Anhängung überschreitet); kompatibel mit den fünfteiligen Modellen 2230FH und 2230LL.
Kleinsttransport-Konfigurationen
Niedrig-Transport-Konfigurationen lassen sich wie ein fünfteiliges Gerät zusammenklappen, arbeiten aber wie ein dreiteiliges Gerät, um die Transportfähigkeit und den Einsatz auf unebenem Gelände zu verbessern. Beispiel einer Low-Transport-Spezifikation: Arbeitsbreite 13,3 m (43 ft, 6 in.) → Transporthöhe 4,4 m (14 ft, 4 in.) → Transportbreite 5,5 m (18 ft).
Andere Merkmale
- Das ProFinish Leveling System bietet eine große Auswahl an Heckstriegeln und werkzeuglose Einstellungen bei vielen Striegeltypen.
- Mittelrahmen-Tiefensteuerungsreifen auf begehbaren Tandemrädern (Bias-Ply-Option erhältlich).
- Je nach Modell und Konfiguration sind mechanische Stabilisierungsräder und aktiv-hydraulische Nachlaufräder erhältlich.
Karakteristika / Technische Daten

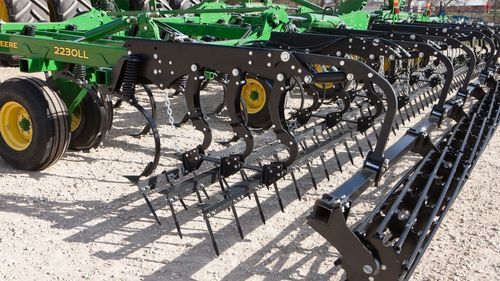

- Modell (Handelsbezeichnung): 2230LL
- Arbeitsbreiten (3-teilige Optionen): 7.16 m (23,5 ft); 7,77 m (25,5 ft); 8,38 m (27,5 ft); 8,99 m (29,5 ft); 9,6 m (31,5 ft); 10,2 m (33,5 ft); 10,85 m (35,5 ft); Low Transport 11,73 m (38,5 ft); Low Transport 13,25 m (43,5 ft)
- Arbeitsbreiten (5-teilige Optionen): 12.95 m (42,5 ft); 14,17 m (46,5 ft); 15,4 m (50,5 ft); 16,0 m (52,5 ft); 17,22 m (56,5 ft); 18,44 m (60,5 ft)
- Arbeitstiefe: bis zu 12,7 cm (5 in.)
- Arbeitsgeschwindigkeit: 10 bis 16 km/h (6 bis 10 mph)
- Erforderliche Motorleistung: 19.6 bis 29,4 kW/m (8 bis 12 hp/ft)
- Standardabstände: Split-the-middle 152 mm (6 in.) (Optionen 229 mm / 9 in. und S-tine 114 mm / 4.5 in. können verfügbar sein)
- Standardfalttyp: Über-Mitte-Faltung
- Tiefensteuerung: Ein-Punkt-Tiefenregelung in der Basis; optional mit TruSet™ Tiefen-/Druckregelung in der Kabine
- Hydraulische Anforderungen (Standard): 2 SCVs (Heben und Klappen) bei 17.237 kPa (2.500 psi); zusätzliches SCV empfohlen für optionalen Rollkorbablassdruck
- Elektrische Anforderungen (Standard): 9-poliger Stecker für Warnleuchten; wenn TruSet hinzugefügt wird, muss der Traktor für das GreenStar™-System vorbereitet sein
- Anhängungstyp: Niveaulift: 15,2x25,4 cm (6x10 Zoll) T-Kupplung, Gussstahlkupplung, optionale Heckkupplung
- Rahmenrohre: Rangrohre 10,2x10,2 cm (4x4 Zoll); Mittelrahmenrohre vorne-hinten für 5-Rang: 5,1x15,2 cm (2x6 Zoll), für 6-Rang: 5,1x20,3 cm (2x8 Zoll); Flügelrohre vorne-hinten 5,1x15,2 cm
- Unterrahmenfreiheit: 61 cm (24 Zoll).
- Anzahl der Ränge: Konfigurationen mit 5-Rang- oder 6-Rang-Rohrrahmen je nach Option und Mittelrahmengröße
- Standard-Bodenbearbeitungskomponenten: große Auswahl an Kehren, Schaufeln und Spitzen
- Räder und Reifen für die Tiefensteuerung des Mittelrahmens: Walk-Over-Tandemräder mit Mittelrahmenbereifung; Beispiele für Mittelrahmenreifenoptionen: IF280/70 R15 oder IF320/70 R15 je nach Konfiguration
- Räder und Reifen für Flügelrahmen: Walk-Over-Tandemräder; Beispiele: 11L-15 oder 12.5L-15 je nach Konfiguration
- Stabilisierungsräder: Mechanische Stabilisierungsräder serienmäßig oder optional je nach Konfiguration; aktiv-hydraulische Nachlaufräder für einige Modelle erhältlich
