Elastische Rohrleitung FK series

Produktübersicht

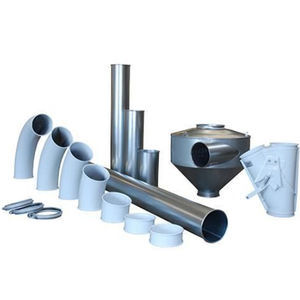

Die FK‑Rohrsysteme sind modulare Rohrsysteme für Lüftung und pneumatische Förderung in industriellen Umgebungen. Sie transportieren Materialien, Staub und Luft mittels einer breiten Auswahl an Komponenten (Rohre, Bögen, Abzweige, Umlenker, Verbinder) und ermöglichen kundenspezifische Förder‑ und Lüftungsführungen zur Optimierung von Platz und Durchsatz.

Flexibles, modulares Design für effiziente Montage
FK‑Systeme verwenden modulare Bauteile für schnellen Aufbau und Anpassung. Die Montage erfolgt mit FK‑Schnellverschlüssen oder verschraubten Schellen, was eine zügige Inbetriebnahme und Anpassung an bestehende Anlagen ermöglicht. Verfügbare Durchmesser: 60 mm bis 800 mm für verschiedene industrielle Förderdistanzen.

Schallgedämmte Rohrleitungen
FK 200‑Rohre und Bögen sind mit akustischer Dämmung für lärmsensible Bereiche erhältlich. Rohre sind mit zwei Lagen 2 mm selbstklebendem Bitumen (≈3,5 kg/m²) plus einer Lage Schrumpfschlauch ummantelt; Bögen mit einer Lage 2 mm Bitumen plus Schrumpfschlauch. Dies erhöht die Flächenmasse und dämpft Vibrationen bei stark schlagenden Materialien (z. B. Kunststoffgranulate, Pellets, Fertigteile, Recyclate). Typische Dämpfung: ≈5–12 dB, abhängig von Installation und Fördergut.

Hauptmerkmale

• Langlebige Konstruktion: Aus hochwertigen Materialien gefertigt für lange Lebensdauer im industriellen Einsatz.
• Effiziente Förderung: Für Luftstrom und Materialtransport optimiert; geeignet für Lüftung und pneumatische Förderung.
• Modulares Rohrsystem: Umfassende Komponentenpalette mit Rohren, Bögen, Abzweigen, Umlenkern und Verbindern für maßgeschneiderte Layouts.
• Einfache Montage und Flexibilität: FK‑Schnellverschlüsse und verschraubte Schellen ermöglichen schnellen Aufbau und Anpassungen zur Reduzierung von Ausfallzeiten.

Vorteile

• Kosteneffiziente Installation: Modulares Design und Schnellverschlüsse senken Arbeitsaufwand und Installationszeit.
• Reduzierter Wartungsaufwand: Robuste Konstruktion verringert die Notwendigkeit häufiger Austauschvorgänge.
• Optimierter Ablauf: Maßgeschneiderte Layouts und kürzere Förderdistanzen verbessern Materialfluss und Energieeffizienz.
• Vielseitige Integration: Breite Durchmesserpalette erleichtert Integration in bestehende Systeme und Nachrüstungen.

Anwendungen

• Industrielle Lüftungssysteme
• Pneumatische Förderung von Granulaten, Pellets, Fertigteilen, Recyclingmaterial, Ausschuss
• Staub‑ und Materialtransport in Kunststoff‑, Papier‑ und Verpackungsindustrie
• Kundenspezifische Förderleitungen mit Bögen, Abzweigen, Umlenkern und Verbindern

Technische Daten

• Verfügbare Durchmesser: 60 mm bis 800 mm
• Schalldämmung (FK 200): Rohre mit zwei Lagen 2 mm selbstklebendem Bitumen (≈3,5 kg/m²) + einer Lage Schrumpfschlauch; Bögen mit einer Lage 2 mm Bitumen + Schrumpfschlauch
• Geschätzte Schallreduktion: ≈5–12 dB (abhängig von Installation und Fördergut)
• Typische Komponenten: Rohre, Bögen, Abzweige, Umlenker, Verbinder
• Schelle‑Optionen: FK‑Schnellverschlüsse oder verschraubte Schellen
• Vorgesehene Verwendung: Lüftung und pneumatische Förderung (Materialien, Staub, Luft)
• Konstruktion: Hochwertige, langlebige Materialien (Herstellerspezifikation)
