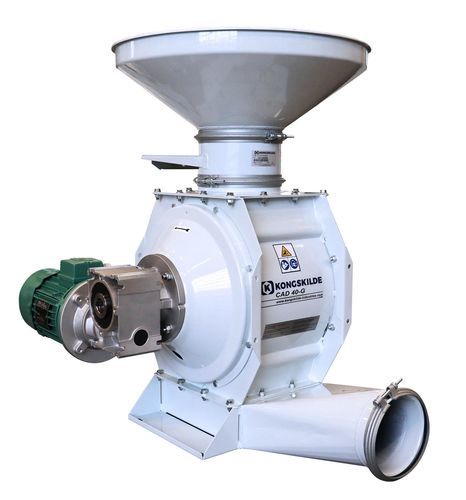

Drehschieber CA series

Übersicht
Die pneumatischen Drehschieber-Ventile Kongskilde der Baureihen CAD und CAE ermöglichen die kontrollierte Zuführung von Getreide in pneumatische Fördersysteme. Geeignet für Druck- und Saugförderung, dienen diese Ventile als Luftschleusen für die kontinuierliche Entleerung von Zyklonen oder Filtereinheiten und sind für höhere Fördermengen ausgelegt.

Funktionsweise der Kongskilde Drehschieber
Motorgetriebene Rotoren mit Polyurethan- oder Gummiblättern drehen und dosieren das Fördergut in die Förderleitung, während sie den notwendigen Druckunterschied im System aufrechterhalten. Damit fungieren sie als Luftschleusen, erhöhen die Förderleistung gegenüber einfachen Injektoren und sorgen für stabile Betriebsbedingungen bei höheren Volumen.

Vorteile

• Erhöhte Förderkapazität: Konzipiert für die Verarbeitung größerer Volumina mit kontinuierlichem Durchsatz.
• Reduzierter Luftverlust: Gummiblätter bieten eine effektive Abdichtung und minimieren Leckagen.
• Niedriger Wartungsaufwand: Verschleißfeste Materialien reduzieren Wartungsintervalle.
• Geringeres Verstopfungsrisiko: Flexible Blätter begrenzen Materialansammlungen und Blockaden.

Downloads (verfügbar)
Prospekte, Bedienungsanleitungen und Ersatzteillisten sind für die CAD/CAE-Drehschieber verfügbar und decken die Modelle CAD 20, CAD 30-G, CAD 40-G, CAD 50 sowie die entsprechenden CA/CAE-Varianten ab. Dokumente umfassen Produktbroschüren, Installations- und Betriebsanleitungen sowie Ersatzteilkataloge.

Technische Tabelle (Auszug)
Technische Daten | Kapazität t/h (700 kg/m3) | Motor kW/PS | Gewicht kg | Anschluss Oben/Unten

Eigenschaften / Technische Daten

• CAD 20: Kapazität 16 t/h (700 kg/m3); Motor 0.55/0.75 kW/PS; Gewicht 45 kg; Anschluss OK 200 / OK 160.
• CAD 30-G: Kapazität 38 t/h (700 kg/m3); Motor 1.5/2.0 kW/PS; Gewicht 84 kg; Anschluss OK 200 / OK 160.
• CAD 40-G: Kapazität 60 t/h (700 kg/m3); Motor 1.5/2.0 kW/PS; Gewicht 87 kg; Anschluss OK 200 / OK 160.
• CAE 20: Kapazität 16 t/h (700 kg/m3); Motor 0.55/0.75 kW/PS; Gewicht 34 kg; Anschluss OK 200 / #200 / *OK 200 (optionale Zubehörteile auf der Website).
• CAE 30-G: Kapazität 38 t/h (700 kg/m3); Motor 1.5/2.0 kW/PS; Gewicht 73 kg; Anschluss OK 200 / #250 / *OK 200 (optionale Zubehörteile auf der Website).
• CAE 40-G: Kapazität 60 t/h (700 kg/m3); Motor 1.5/2.0 kW/PS; Gewicht 76 kg; Anschluss OK 200 / #250 / *OK 200 (optionale Zubehörteile auf der Website).
• CAD 50: Kapazität 94 t/h (700 kg/m3); Motor 1.5/2.0 kW/PS; Gewicht 150 kg; Anschluss OK 375 / OK 160.
