Kettenförderer CFG series

für Getreideelastischvertikal

Übersicht
Die Kettenaufzüge CFG und Angleveyors sind modulare Kettenfördersysteme für den effizienten horizontalen und vertikalen Transport von Getreide. Sie sind in den Förderleistungen 20 oder 40 t/h erhältlich, verfügen über eine verzinkte Konstruktion für den Außeneinsatz und ein flexibles Design, das Kombinationen aus horizontalen, geneigten und vertikalen Förderabschnitten ermöglicht, um sich an Standortlayouts und landwirtschaftliche Anforderungen anzupassen.

Hauptvorteile

• Modulare Flexibilität: Konfigurierbare Module ermöglichen zahlreiche Layouts für horizontale und vertikale Förderwege.
• Einmotoriger Betrieb: Ein Motor kann horizontale und vertikale Abschnitte antreiben, was die Installation vereinfacht und den Energiebedarf senkt.
• Außentauglichkeit: Verzinkte Stahlkonstruktion widersteht Witterung und Korrosion für zuverlässigen Außeneinsatz.
• Antriebsoptionen: Wahlweise mit Getriebemotor oder Riemenantrieb je nach Wartungspräferenz.
• Förderrinnen-Varianten: Offene Rinnen empfohlen für Gruben; geschlossene Rinnen für punkt-zu-punkt Transport horizontal.
• Niedrige Einlaufhöhe: Ausgelegt für einfache Aufnahme von Getreide in engen oder flachen Gruben.
• Standardanschlüsse: Verwendet Standard-Rohranschlüsse zur einfachen Integration mit vorhandenen Geräten.

Verfügbare Lösungen
Das CFG-System lässt sich an unterschiedliche Layouts und Förderanforderungen anpassen. Typische Optionen sind:

• Rinnen-Einläufe: Gleichmäßige Einfuhr und einfache Rohranschlüsse.
• Seitliche Schneckenanbindung: Direkte Verbindung der Schnecke mit der Aufzugspfanne für kompakte Übergabe.
• Seitliche Schnecke mit Motor: Motorisierte Schnecke an der Pfanne für größere Schneckenlängen.
• Regenschutz: Optionaler Motorschutz für zuverlässigen Außeneinsatz.
• Motor am Schneckenende: Motorposition am Schneckenende für Ein/Aus-Flusskontrolle und seitliche Auswahl.
• Geschlossener Aufzugssockel: Einlauf an der Aufzugserweiterung für volle Förderleistung.
• 90°- oder 45°-Winkelabschnitte: Abschnitte zur Konfiguration von horizontal-zu-vertikal oder schrägen Übergängen.

Winkelaufzug (Angleveyor)

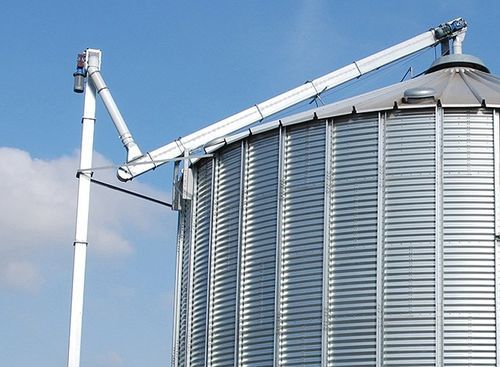

Der Angleveyor ermöglicht den Übergang zwischen horizontaler und vertikaler Förderung, ideal zum Befüllen von Silos oder zum Anheben von Getreide aus Gruben. Wichtige Merkmale:

• Einmotor-Anschluss: Ein Motor treibt sowohl horizontale als auch vertikale Segmente.
• Einlaufoptionen: Seitliche Einläufe am Rücklaufende oder an Aufzugserweiterungen für flexible Zuführpunkte.
• Kompakte Lösung: Hebt Getreide effizient vom Grubenboden auf überirdische Ebenen zum Silo-Füllen oder zur Zuführung.
• Antriebsoptionen: Erhältlich mit Getriebemotor oder Riemenantrieb je nach Serviceanforderungen.

Eigenschaften / Technische Daten

• Förderleistung: 20 oder 40 Tonnen pro Stunde (t/h)
• Konstruktion: Verzinkter Stahl für Außendauerhaftigkeit und Korrosionsbeständigkeit
• Design: Modular; konfigurierbar für horizontale, vertikale oder geneigte Förderung
• Antrieb: Getriebemotor- oder Riemenantriebsoptionen
• Förderrinnen-Typen: Offene Rinnen (für Gruben) und geschlossene Rinnen (für horizontalen Punkt-zu-Punkt Transport)
• Einlaufhöhe: Niedrige Einlaufhöhe für einfache Aufnahme in engen Bereichen
• Anschluss: Standard-Rohranschlüsse für Integration mit anderer Ausrüstung
• Winkelabschnitte: 90°- und 45°-Abschnitte verfügbar
• Typische Anwendungen: Getreidelager, Getreidegruben, Verarbeitungsanlagen, Silo-Befüllung und Bodenbeschickung
