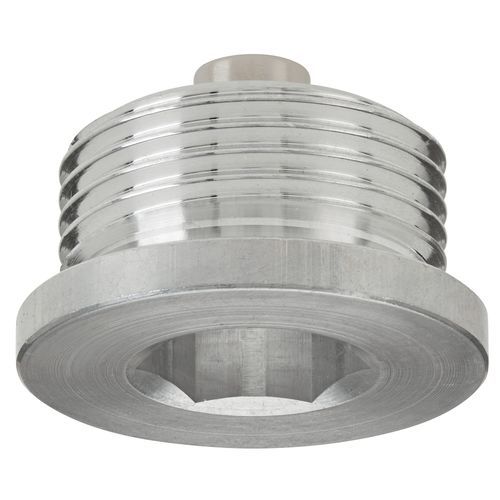

Magnetstopfen TCEM

Entleerung

Produktbeschreibung
Magnetischer Ölablasstopfen zur Erfassung von im Öl zirkulierenden Eisenteilchen. Hergestellt aus Aluminiumlegierung (standardmäßig ohne Oberflächenbehandlung). Ein Dauermagneteinsatz aus Speziallegierung zieht und hält eisenhaltige Partikel zurück. Besonders empfohlen für hochdrehende Maschinen. Wird ausschließlich mit Metalldichtungen geliefert.

Typ
STANDARD DIN 908

Oberfläche
Auf Anfrage mit Eloxierung (Anodisierung) lieferbar.

Magnettypen

• A = Alnico (max. Einsatztemperatur +300 °C)
• N = Neodym (max. Einsatztemperatur +80 °C)

Technische Daten - GAS ISO 228
MODELL | ARTIKELNUMMER | GEWINDE | e | g | h | f | t | d | MAGNET | GEWICHT (g)
TCEM0G | 1GTEM00A | 1/8" | 5 | 3 | 4 | 8 | 3 | 14 | N | 4
TCEM1G | 1GTEM10A | 1/4" | 6 | 5 | 5 | 12 | 3 | 18 | N | 7
TCEM2G | 1GTEM20A | 3/8" | 8 | 5 | 5 | 12 | 3 | 22 | N | 10
TCEM3G | 1GTEM30A | 1/2" | 10 | 6 | 5 | 14 | 4 | 26 | N | 18
TCEM4G | 1GTEM40A | 3/4" | 12 | 10 | 6 | 16 | 4 | 32 | N | 32
TCEM5G | 1GTEM50A | 1" | 17 | 10 | 6 | 16 | 5 | 40 | N | 50
TCEM6G | 1GTEM60A | 1" 1/4 | 22 | 15 | 10 | 16 | 5 | 49 | A | 87
TCEM7G | 1GTEM70A | 1" 1/2 | 24 | 15 | 10 | 16 | 5 | 55 | A | 105
TCEM8G | 1GTEM80A | 2" | 32 | 15 | 15 | 20 | 5 | 68 | A | 184

Technische Daten - METRISCH MB
MODELL | ARTIKELNUMMER | GEWINDE | e | g | h | f | t | d | MAGNET | GEWICHT (g)
TCEM0M | 1MTEM00A | 10 x 1 | 5 | 3 | 4 | 8 | 3 | 14 | N | 4
TCEM1M | 1MTEM10A | 12 x 1.5 | 6 | 5 | 4 | 12 | 3 | 17 | N | 6
TCEM2M | 1MTEM20A | 14 x 1.5 | 6 | 5 | 5 | 12 | 3 | 19 | N | 7
TCEM3M | 1MTEM30A | 16 x 1.5 | 8 | 5 | 5 | 12 | 3 | 21 | N | 9
TCEM4M | 1MTEM40A | 18 x 1.5 | 8 | 6 | 5 | 12 | 3 | 23 | N | 12
TCEM5M | 1MTEM50A | 20 x 1.5 | 10 | 6 | 5 | 14 | 4 | 25 | N | 16
TCEM6M | 1MTEM60A | 22 x 1.5 | 10 | 6 | 5 | 14 | 4 | 27 | N | 20
TCEM7M | 1MTEM70A | 24 x 1.5 | 12 | 6 | 5 | 14 | 4 | 29 | N | 22
TCEM8M | 1MTEM81A | 24 x 2 | 12 | 8 | 6 | 14 | 4 | 29 | A | 22
TCEM9M | 1MTEM90A | 26 x 1.5 | 12 | 10 | 6 | 16 | 4 | 32 | N | 31
TCEM10M | 1MTEM91A | 27 x 2 | 12 | 10 | 6 | 16 | 4 | 32 | N |
TCEM11M | 1MTEM92A | 30 x 1.5 | 17 | 10 | 6 | 16 | 4 | 36 | N | 35
TCEM12M | 1MTEM93A | 30 x 2 | 17 | 10 | 6 | 16 | 4 | 36 | N | 35
TCEM13M | 1MTEM94A | 33 x 2 | 17 | 10 | 6 | 16 | 5 | 40 | N | 49

Technische Spezifikationen / Merkmale

• Modell: TCEM
• Material: Aluminiumlegierung (standardmäßig unbehandelt)
• Norm: DIN 908
• Lieferumfang: ausschließlich mit Metalldichtung
• Oberflächenbehandlung: Eloxierung (Anodisierung) auf Anfrage
• Verfügbare Magnetarten: A = Alnico (max. +300 °C); N = Neodym (max. +80 °C)
• Anwendung: empfohlen für Maschinen mit hoher Drehzahl; erfasst ferromagnetische Partikel im Öl
• Verfügbare Gewindevarianten: GAS ISO 228 und metrische MB-Versionen wie oben aufgeführt
