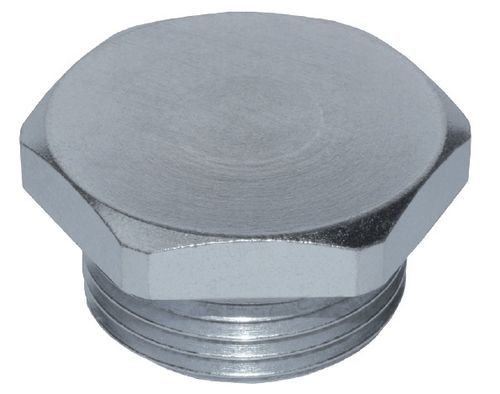

Verschlussstopfen TC/V

Beschreibung
Verschlussstopfen für Armaturen. Verschluss aus verzinktem Stahl mit neutralem Sechskantkopf. Lieferung ohne Außenabdichtung. Ebenfalls in Vollgewinde-Ausführung erhältlich.

Technische Daten - GAS ISO 228
CODE | GEWINDE | t | f | e | s | GEWICHT (g)
1GTCO12V | 1/4" | 6 | 8 | 17 | 19 | 15
1GTCO21V | 3/8" | 6 | 9 | 22 | 24.5 | 24
1GTCO31V | 1/2" | 7 | 10 | 27 | 30.5 | 43
1GTCO40V | 3/4" | 8 | 12 | 32 | 36 | 99
1GTCO52V | 1" | 8 | 14 | 40 | 44.5 | 108

Technische Daten - MB METRISCH
CODE | GEWINDE | t | f | e | s | GEWICHT (g)
1MTCO10V | 14 x 1,5 | 6 | 8 | 17 | 19 |
1MTCO21V | 16 x 1,5 | 6 | 9 | 22 | 24.5 | 22
1MTCO30V | 18 x 1,5 | 6 | 9 | 22 | 24.5 | 26
1MTCO50V | 22 x 1,5 | 7 | 10 | 27 | 30.5 | 46

Eigenschaften / technische Spezifikationen

• Produkt: Verschlussstopfen (Modell TC/V)
• Material / Oberfläche: verzinkter Stahl (neutral)
• Kopfart: Sechskantkopf
• Dichtung: ohne Außenabdichtung geliefert
• Varianten: auch als Vollgewinde-Version erhältlich
• Normen / Tabellen: GAS ISO 228 und MB METRISCH (Codes und Maße aufgeführt)
• Verfügbare Größen: von 1/4" bis 1" und metrisch 14 x 1,5 bis 22 x 1,5 (siehe Tabellen)
