Eigenschaften

Verwendung
zum Füllen

Beschreibung

Produkt

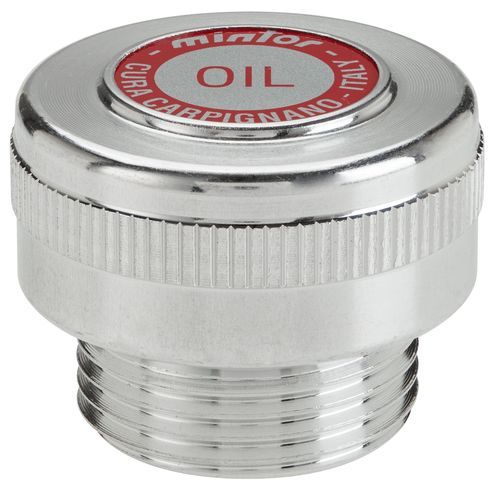

Gewindefüllstopfen für Flüssigkeitssysteme

Übersicht
Gewindestopfen aus Aluminiumlegierung, geliefert ohne Oberflächenbehandlung, mit gerändeltem Rundkopf für manuelles Anziehen. Eloxierbehandlung (Anodisierung) auf Anfrage verfügbar.

Technische Angaben - GAS ISO 228
MODELL | ARTIKELNUMMER | GEWINDE | h | f | d | GEWICHT (g)
TC/Z0G | 1GCZO00A | 1/8" | 13.5 | 8 | 20 | 11
TC/Z1G | 1GCZO10A | 1/4" | 12 | 8 | 22 | 13
TC/Z2G | 1GCZO20A | 3/8" | 13.5 | 10 | 26 | 20
TC/Z3G | 1GCZO30A | 1/2" | 16.5 | 10 | 30 | 33
TC/Z4G | 1GCZO40A | 3/4" | 21.5 | 12 | 40 | 73
TC/Z5G | 1GCZO50A | 1" | 21.5 | 14 | 45 | 93
TC/Z6G | 1GCZO60A | 1" 1/4 | 21.5 | 15 | 55 | 148
TC/Z7G | 1GCZO70A | 1" 1/2 | 21.5 | 15 | 55 |
TC/Z8G | 1GCZO80A | 2" | 21.5 | 17 | 70 | 284

Technische Angaben - METRISCH MB
MODELL | ARTIKELNUMMER | GEWINDE | h | f | d | GEWICHT (g)
TC/Z0M | 1MCZO00A | 10 x 1 | 12 | 8 | 20 |
TC/Z1M | 1MCZO10A | 14 x 1.5 | 12 | 8 | 22 | 13
TC/Z2M | 1MCZO20A | 16 x 1.5 | 12 | 10 | 26 | 19
TC/Z3M | 1MCZO30A | 18 x 1.5 | 12 | 10 | 26 |
TC/Z4M | 1MCZO40A | 20 x 1.5 | 15 | 10 | 30 | 32
TC/Z5M | 1MCZO50A | 22 x 1.5 | 15 | 10 | 30 |
TC/Z6M | 1MCZO60A | 24 x 2 | 16.5 | 12 | 36 |
TC/Z7M | 1MCZO70A | 30 x 2 | 20 | 12 | 42 |
TC/Z8M | 1MCZO80A | 33 x 2 | 21.5 | 14 | 45 | 96

Merkmale / technische Spezifikationen
  • Material: Aluminiumlegierung (ohne Oberflächenbehandlung geliefert)
  • Kopf: gerändelter Rundkopf für manuelles Anziehen
  • Oberfläche: Eloxierung (Anodisierung) auf Anfrage verfügbar
  • Gewinde-Standards: GAS ISO 228 und metrisch MB
  • Verfügbare GAS-Modelle: TC/Z0G bis TC/Z8G — siehe Tabelle für Artikelnummern, Gewindegrößen, Abmessungen und Gewichte
  • Verfügbare metrische Modelle: TC/Z0M bis TC/Z8M — siehe Tabelle für Artikelnummern, Gewindegrößen, Abmessungen und Gewichte

Kataloge

Katalog 2018
Katalog 2018
96 Seiten
