Elektrisches Heizsystem PZ series
für Getreideeinlagerung

elektrisches Heizsystem
elektrisches Heizsystem
elektrisches Heizsystem
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen


Eigenschaften

Einsatzbereich
für Getreideeinlagerung
Leistung

1,1 kW

Beschreibung

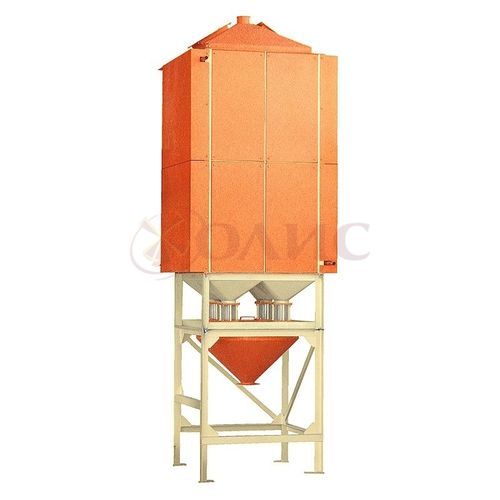

Die Getreideerhitzer PZ sind für die Erwärmung von Getreide in der kalten Jahreszeit bestimmt. Sie werden in Mühlen verwendet, in denen sortiertes Mehl hergestellt wird. Der Erhitzer (Abb. 1) besteht aus einem Aufnahmetrichter (Pos. 1), einer oder mehreren Heizsektionen (Pos. 2) und Auslassrohren (Pos.3). Die Heizstrecke (Abb. 2) ist eine Schachtkonstruktion mit rechteckigem Querschnitt 1000×1000 mm und einer Länge von 2000 mm. Das Heizelement besteht aus geraden Rohrsegmenten, die mit einer Spule verbunden sind. Die Schweißnähte befinden sich außerhalb des Schachts. Das Gehäuse ist mit Schächten für den Zugang zum Heizkörper und mit Deckeln versehen, die die Verbindungen der Heizrohre abdecken. Das Auslassrohr ist mit einem Auslauftrichter ausgestattet, der die Bildung von Stagnationszonen in der Heizsektion ausschließt, sowie mit einem Rotationsabscheider mit Antrieb. Alle äußeren Heizelemente des Erhitzers sind isoliert. Als Wärmeträger wird Wasser verwendet, das in einem Kessel beliebiger Bauart erhitzt und in einem geschlossenen Kreislauf durch ein Heizelement geführt wird. Ein Heizabschnitt ist mit einer Leistung von 1500 kg/h ausgelegt. Wenn die Leistung erhöht werden muss, wird die erforderliche Anzahl von Sektionen durchgängig eingestellt, indem sie vertikal mit Hilfe von Flanschverbindungen montiert werden. Das zu erhitzende Getreide wird in den Trichter gegeben und gelangt durch Schwerkraft in die Heizstrecke. Durch den Kontakt mit der heißen Oberfläche wird das Getreide erwärmt. Das Getreide wird durch das Auslassrohr und den Rotationsauswurf aus der Maschine ausgetragen. Der Getreideerhitzer ist mit einer Schalttafel mit einem Frequenzwandler ausgestattet. Der Frequenzwandler regelt die Anzahl der Umdrehungen des Rotationsauswurfs im Auslauf der Maschine und die Verweildauer des Korns im Erhitzer.

---

Kataloge

Für dieses Produkt ist kein Katalog verfügbar.
