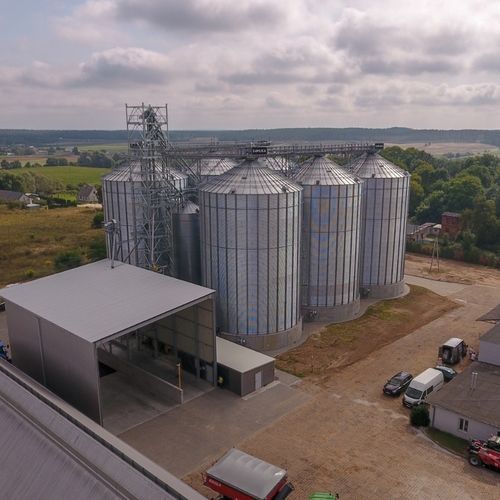

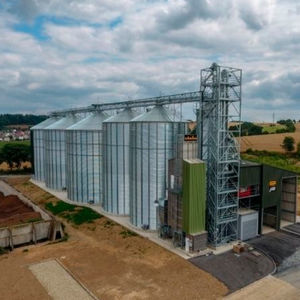

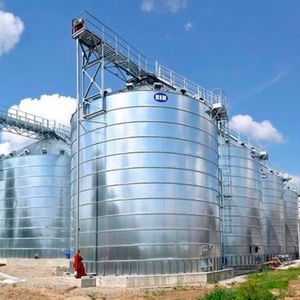

Silo für Getreide AGI FRAME

MaisWeizenSoja

Produktübersicht
AGI FRAME ist einer der größten und bekanntesten Hersteller von Wellblech-Silos für landwirtschaftliche und industrielle Anwendungen. Die breite Palette der FPN- und FPS-Flachbodensilo-Modelle mit Durchmessern von 3,64 bis 32,74 Metern erfüllt nahezu alle Anforderungen der Endanwender. Die standardmäßige Dachneigung von 30° sorgt für maximale Lagerkapazität, auch bei Materialien mit hohem Ruhewinkel.

Anwendungen
Geeignet für alle frei fließenden Körner, einschließlich Weizen, Mais, Gerste, Raps, Sojabohnen, Reis, Sonnenblumenkerne, sowie für Materialien wie Holzpellets.

Zubehör und Tragkonstruktionen

• Belüftungsrohre oder Vollboden-Belüftungssysteme
• Passive Dachentlüftungsöffnungen
• Dachablüfter (gegen Kondensation)
• Gehstege in verschiedenen Breiten und Ausführungen
• Schneckenrührwerke (sweep augers)
• Windringe zur strukturellen Verstärkung
• Seitliche Schwerkraftausläufe und weiteres Zubehör
• Wartungsplattformen
• Stufenkaskaden für empfindliche Materialien zur Reduzierung von Fallsturzschäden beim Befüllen
• Schneefanggitter auf dem Dach
• Tragtürme
• Option für umlaufende Dachbelüftung
• Außentreppen mit Schutzkäfigen, Innentreppen, Wendeltreppen und Dachtreppen mit Handläufen

Materialien und Beschichtungen
Alle Silos (Flachboden- und Trichtersilos) werden aus eng- oder weitgewelltem, feuerverzinktem Bandstahl mit einer standardmäßigen Zinkbeschichtung von 600 g/m² hergestellt. Dachpaneele sind mit einer Magnelis-Schutzoberfläche versehen, um die Haltbarkeit zu erhöhen. Die Produkte entsprechen den europäischen Normen, einschließlich CE-Zertifizierung und Eurocode-Berechnungsparametern.

STAHLBLECH FÜR FPN-TYP SILOS – „Engprofilige Blechtafel”

• Stahlsorte: HX420LAD+Z, feuerverzinkt 600 g/m²
• Profilpitch: 67,7 mm × Tiefe: 12,7 mm
• Blechstärke: 0,8 mm – 5 mm
• Blechgröße: 3001,5 mm × 880 mm
• Perforationsmuster: nach statischen Anforderungen

STAHLBLECH FÜR FPS-TYP SILOS – „Flachprofilige Blechtafel”

• Stahlsorte: HX420LAD+Z, feuerverzinkt 600 g/m²
• Profilpitch: 101,6 mm × Tiefe: 11,4 mm
• Blechstärke: 0,8 mm – 5 mm (Option Doppelbelegung)
• Blechgröße: 3001,5 mm × 1117,6 mm
• Perforationsmuster: nach statischen Anforderungen

Technisches Datenblatt
Silo Modell | FPN 04–36 | FPS 04–36
Durchmesser (m) | 3,64 - 32,74 | 3,64 - 32,74
Lagervolumen (t) | 31 - 22 164 | 30 - 21 752
Volumen (m3) | 40 - 28 416 | 39 - 27 887
Gesamthöhe (m) | 4,55 - 40,14 | 4,38 - 39,51

Merkmale / technische Spezifikationen

• Produktfamilie: AGI FRAME Grain Silos
• Standarddachneigung: 30°
• Materialien: eng- oder weitgewellte feuerverzinkte Bleche
• Standard-Zinkbeschichtung: 600 g/m²
• Dachbeschichtung: Magnelis (Schutzbeschichtung)
• Stahlsorte (Bleche): HX420LAD+Z
• FPN-Profil: 67,7 mm Steg × 12,7 mm Tiefe
• FPS-Profil: 101,6 mm Steg × 11,4 mm Tiefe
• Blechstärkenbereich: 0,8 mm – 5 mm (Option Doppelbelegung für FPS)
• Typische Blechgrößen: FPN 3001,5 × 880 mm; FPS 3001,5 × 1117,6 mm
• Durchmesserbereich: 3,64 m – 32,74 m
• Speicherkapazitätsbereiche: FPN 31 – 22 164 t; FPS 30 – 21 752 t
• Volumenbereiche: FPN 40 – 28 416 m3; FPS 39 – 27 887 m3
• Gesamthöhenbereiche: FPN 4,55 – 40,14 m; FPS 4,38 – 39,51 m
• Konformität: CE-Zertifizierung und Eurocode-Planungsparameter
