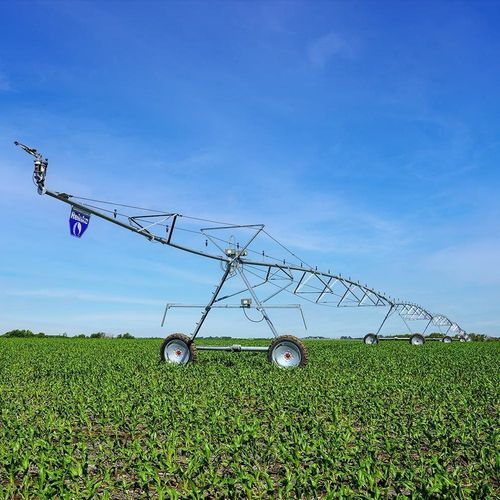

Zentraler Drehgelenk-Bewässerer Electrogator® 3

auf Reifen

Übersicht
Das E3™ (Electrogator® 3) Zentrumspivot-Bewässerungssystem ist auf stabile, zuverlässige Funktion und flexible Installation ausgelegt. Das Open-Frame-Design ermöglicht Retrofit an bestehenden Bewässerungssystemen und verwendet ein C-Profil als Turmfuß. Patentierte wartungsfreie Lager bieten Haltekraft und verlängerte Lebensdauer ohne Nachschmierung.

Hauptmerkmale

• Open-Frame-Design für Retrofit-Flexibilität und C-Profil-Turmfuß.
• Wartungsfreie Lager zur Reduzierung laufender Wartung.
• Einheitlicher Kupplungsabstand für gleichmäßige Wasserversorgung und verbessertes Spurverhalten (verfügbar in 30" oder 60" Intervallen).
• V-Ring-Dichtungen, die vor UV-Einwirkung schützen und den Durchfluss erhalten helfen.
• ReinLock™ Trussing System mit anti-racking 5-Punkt-Nabe und Einzelbolzenbefestigung zur Erhaltung der Spannkrone und des Krafttransfers.
• Mehrere Antriebsoptionen für unterschiedliche Böden und Gelände: Three-Wheel Flex, Three-Wheel Ridged, Agri-TRACS™.
• Fernüberwachung und Steuerungsmöglichkeiten kompatibel mit Reinke-Fernsystemen.

Produktinformationen — Pivot-Zentrum
Das Open-Frame-Layout des E3 ermöglicht eine einfache Nachrüstung in vielen Bewässerungskonfigurationen. Das C-Profil-Turmfuß bietet eine belastbare Grundlage. Patentierte wartungsfreie Lager halten hohen Rotationskräften stand und liefern starke Haltekraft sowie langlebige Leistung ohne regelmäßiges Schmieren.

Produktinformationen — Spannweiten
Einheitlicher Kupplungsabstand über das System sorgt für gleichmäßige Abdeckung und verbessertes Spurverhalten unabhängig von Spannkombinationen. Optionen für Abstand der Spann-Auslässe: 30" oder 60". Branchenführende V-Ring-Dichtungen schützen Dichtflächen vor UV-Belastung und helfen, den Auslegungsdurchfluss zu erhalten. Das ReinLock™ Trussing System verwendet eine anti-racking 5-Punkt-Nabe mit einem Einzelbolzen, um die Spannkrone zu bewahren und Belastungen effektiv zu übertragen.

Produktinformationen — Systemende
Endausleger verwenden ein invertiertes Fachwerkträger-Design für flexible Abdeckung; verschraubte Stangenenden ermöglichen angepasste Freiräume entsprechend den Feldanforderungen. Der patentierte Electronic Swing Arm Corner (ESAC®) ermöglicht die Bewässerung von Ecken mit verfügbaren Längen (z. B. 290' und 330') zur Optimierung der Eckabdeckung und zur Reduzierung von Über- bzw. Unterbewässerung.

Produktinformationen — Türme & Strukturelemente
Das System umfasst Turmverstärkungen (3" feuerverzinktes Stahlrohr) End-to-End-kompatibel, einbeiniges Turmdesign zur Reduzierung von Ernteverlusten, verbesserte Turmoberhaken/-empfänger-Verbindungen kompatibel mit ReinLock-Trägerstangen und das Blue Reinke 10/16 Wheel Gearbox mit erweiterter Garantie. Mittlere Antriebsmotoren verwenden hochfesten Stahl, vollständig geschlossene elektrische Anschlüsse und schrägverzahnte Getriebe für zuverlässigen Betrieb in schwierigem Gelände.

Was zu erwarten ist (Einsatz & Wartung)

• Systemdesign- und Konfigurationsunterstützung über zertifizierte lokale Händler zur Anpassung der Abdeckung an Feldform und Maximierung der bewässerten Fläche.
• Werksgefertigte Systeme werden von Händlern geliefert und installiert.
• Die Wartung wird durch wartungsfreie Lager und geschützte V-Ring-Dichtungen vereinfacht; regelmäßige Prüfungen umfassen Winterisierung, Inspektion mechanischer Komponenten auf Verschleiß sowie Reifendruck/-ausrichtung.

Technische Daten

• Pivot-Punkte: 6", 8" (wartungsfreies Lager), 10"
• Maximale Systemlänge: 2,900'
• Rohrdurchmesser: 6", 6 5/8"
• Rohrmaterialien: Hochfestes Stahl, CN+
• Rohrbeschichtungen: ReinCoat®, RedCoat™
• Spannweiten (abhängig vom Rohr): 80', 100', 120', 140', 160', 175', 180', 200', 220'
• Spannverbindung: Hook & Receiver
• Abstand der Spann-Auslässe: 30", 60"
• Spannungen in Prozent: Bis zu 23% (variiert nach Spannlänge und Performance-Kits)
• Auslegerlängen: 10' bis 110' in 10' Schritten
• Radgetriebe: Mittlere Beanspruchung, 740er Serie; Reinke 10/16 WheelGear
• Reifen: 11" x 22.5", 11.2" x 24", 320/85R24, 14.9" x 24", 16.9" x 24", 11.2" x 38", 320/85R38, 13.6" x 38", 380/80R38
• Antriebsoptionen: Three-Wheel Flex, Three-Wheel Ridged, Agri-TRACS™
• Turmhöhen: Low-Profile, Standard, Sugargator®, Supergator®
• Truss-System: ReinLock™ Trussing System
• Truss-Stangen: 5/8", 3/4", 13/16"
• Zugoptionen: Four-Wheel Pivot Mover, Skid Tow, Two-Wheel Kwik Tow, Reverse Tow, Engine Drive (Hinweis: maximale Maschinenlängenbeschränkungen gelten für bestimmte Zugpakete)
• ESAC™ Swing Arm Corner: Verfügbar
• Wrap Span: Verfügbar
• Drop Span: Verfügbar
• Besondere Langlebigkeitsmerkmale: V-Ring-Dichtung (25 Jahre Garantie), Span Joint Water Hose (Boots) (10 Jahre Garantie), strukturbedingte Korrosionsausfälle bis zu 20 Jahre für aufgeführte Materialien abgedeckt; verschiedene Garantien für Antriebe und Komponenten (siehe Herstellerspezifikationen).
