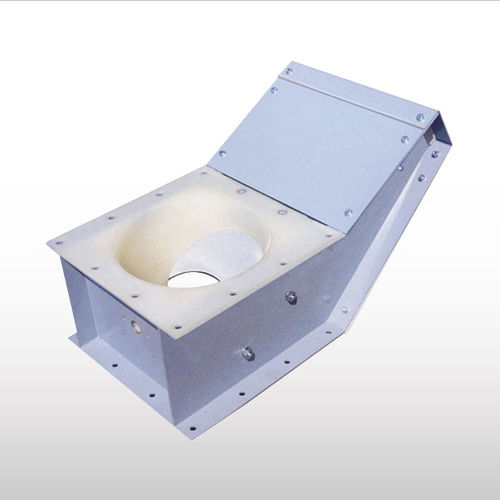

Ventil für Getreideeinlagerung VDI series

elektrischpneumatischEdelstahl

VDI-Schrägschieber (Dosierschieber) ergänzen die Funktion des Materialflusses durch Schwerkraftabfang um die Möglichkeit, den Materialfluss zu steuern. Die besondere asymmetrische Geometrie des Schieberblattes ermöglicht die Einstellung des Durchflusses und verleiht dem Gerät innerhalb bestimmter Grenzen volumetrische Fördereigenschaften. Beschreibung Der geneigte Schieber des VDI-Schrägschiebers bildet mit dem asymmetrisch verjüngten Innenkörper eine augenförmige Öffnung. Je weiter das Auge geöffnet ist, desto mehr Material fließt durch, je weiter es geschlossen ist, desto mehr wird der Materialfluss reduziert. Der Innenkörper besteht aus einem selbsttragenden SINT-Kunststoffverbundguss. Die Schieberplatte ist aus Kohlenstoff- oder Edelstahl gefertigt. Das Ventil kann manuell, pneumatisch oder durch einen elektrischen Getriebemotor betätigt werden. Mit Hilfe von Positionssensoren werden Zwischenpositionen der Schieberplatte anstelle einer vollständigen Öffnung erreicht. Um den Materialfluss bei niedrigen Durchflussmengen zu erzwingen, kann das staubdichte VDI-Ventil mit einem zusätzlichen pneumatischen Hammer ausgestattet werden, der während des Betriebs wiederholte Schläge auf den inneren Ventilkörper ausübt. Funktion VDI-Schrägschieber ergänzen die einfache Funktion des Materialflusses durch Schwerkraftabfang um die Möglichkeit der Steuerung des Materialflusses. Die besondere asymmetrische Geometrie des Schieberblattes ermöglicht die Einstellung des Durchflusses und verleiht dem Gerät innerhalb bestimmter Grenzen volumetrische Fördereigenschaften. VDI-Ventile können am Auslauf von Trichtern, Tanks, Silos, Förderschnecken oder am Einlauf von Verladebälgen montiert werden. Aufgrund der verschiedenen Schaufeloptionen werden sie praktisch in allen Industriezweigen eingesetzt, auch im Lebensmittelbereich.
