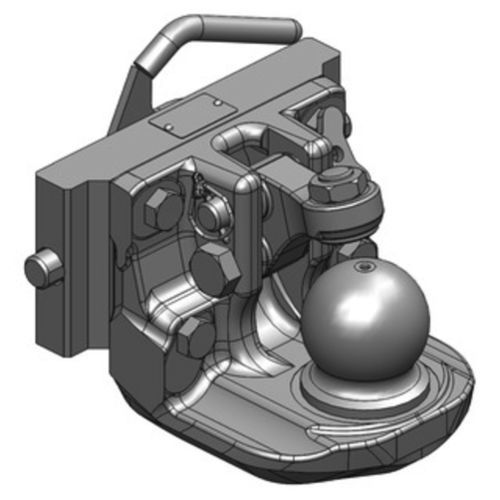

Manuelle Kupplungskugel 03.6241.32-A11einstellbarverriegelbar
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen
Eigenschaften
- Funktionsmodus
- manuell
- Weitere Eigenschaften
- einstellbar, verriegelbar
- Maximale Belastbarkeit
2.000 kg
(4.409,25 lb)
Beschreibung
Verbindungstyp:K80® Zug-Kugelkupplung System
Einbaumaß Fendt:(241/22/30)
Montageanleitung:e1 00190 ND, e4 D 0123, e4 D 0195, M 9655, M 9667
Typ:37330, 670000
Max. Zul. D-Wert (kN):83,9
Bohrung / Gewinde:M16
Ausladung (mm):155
Höhe Adapterplatte (mm):120
Verriegelung:K80® Manuell
● für Obenanhängung
● Höhenverstellbar mit Handgriff
Farbe:AGCO-Grau
