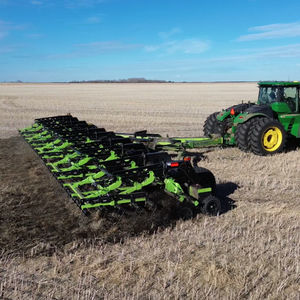

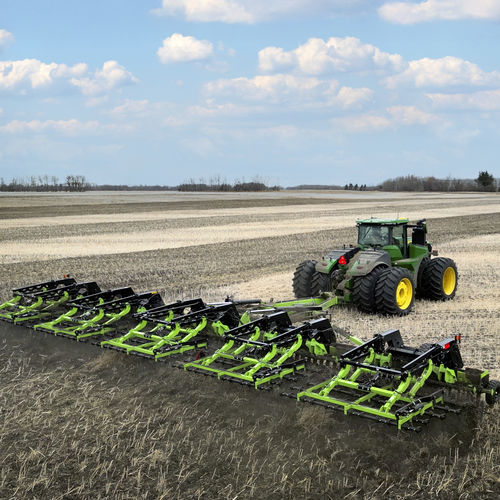

Gezogene Kurzscheibenegge THX-360

dreiteiligmit Hydraulikregelungmit Tiefenkontrolle

Produktübersicht
THX-360 (36 ft) und THX-600 (60 ft) sind Nachernteeggen zur Bodenbearbeitung, entwickelt zur Bewältigung großer Strohmengen und Ernterückstände, zur Verbesserung der Wasseraufnahme, Beschleunigung der Bodenerwärmung und Förderung der Unkrautsamenkeimung für ein effizientes Vorbereitungsverfahren vor der Aussaat. Eine einzelne Reihe 20-Zoll konkaver Scheiben gefolgt von einer 5-Balken Schweregge zerkleinert Stroh, mischt Rückstände in die Oberbodenschicht und nivelliert die Oberfläche für eine gleichmäßige Saatbettbereitung.

Konstruktion & Betrieb
Der THX verwendet eine einzelne Reihe 20-Zoll konkaver Scheiben mit 10° Neigung und 8,5-Zoll Abstand, um Stroh zu zerkleinern und Rückstände einzumischen. Die Scheiben sind an einer wartungsfreien Vierbolzennabe und einer speziell entwickelten Gummetorsionsfeder montiert, die lange Lebensdauer und bodennahe Führung gewährleistet. Die einpunktige Tiefenverstellung am Heck ermöglicht eine schnelle Anpassung der Scheibentiefe über eine Schiebeeinstellung.

Eggen- & Druckoptionen
Die Spulen der Eggenzinken sind nach außen hin größer ausgeführt, um Belastungen im Feldbetrieb zu reduzieren. Druckoptionen umfassen Federverstellung sowie hydraulische Systeme (manuell oder elektronisch). Die Federverstellung bietet mittels zweier Zugfedern einstellbaren Abwärtsdruck. Hydraulische Systeme verwenden Zylinder an den Eggenarmen, um Abwärts- oder Aufwärtsdruck zu erzeugen — Aufwärtsdruck entlastet die Egge für sehr dichte Rückstände oder nasse Bedingungen. Die manuelle Hydraulikversion verfügt über ein am Anhängungspunkt angebrachtes Ventil zur Einstellung; die elektronische Hydraulik erlaubt die Einstellung komfortabel vom Fahrerstand aus per Monitor.

Aufbau & Haltbarkeit
Der Hauptrahmen besteht aus 12" x 12" x 3/8" Rohrprofil, was die notwendige Masse und Steifigkeit liefert. Guss-Flügelgelenke verwenden 2,5" Durchgangsbolzen und nachschmierbare Federstahlbuchsen für lange Standzeit. Ein hydraulisch betätigter Verriegelungsmechanismus ersetzt Kabel für die Flügelspannungslager und enthält einen Sicherungsbolzen, um unbeabsichtigte Betätigung des Zylinders im Feldbetrieb zu verhindern.

Spezifikationen
Arbeitsbreite: THX-360 36 ft / THX-600 60 ft (≈11 m / ≈18,3 m)
Transportbreite: 15.25 ft (≈4,65 m)
Transporthöhe: 15 ft (≈4,57 m)
Transportlänge: THX-360 33.5 ft / THX-600 45 ft (≈10,2 m / ≈13,7 m)
Gewicht: THX-360 25,000 lbs / THX-600 34,000 lbs
Anzahl Scheiben/Egge Abschnitte: THX-360 3 / THX-600 5
Breite der Abschnitte: 12 ft
Scheibendimension: 20 in konkav, 2,25 in Breite, 10° Winkel, 8,5 in Abstand
Eggenaufbau: 5 Balken
Eggenzinken: 5/8 in x 26 in mit Spitze
Eggenwinkelverstellung: 35 - 90 Grad
Reifen: 560/45 22.5 Radial
Naben: 8 Bolzen - 10,000 lb
Hauptholmrohr: 12" x 12" x 3/8"
Anzahl Hydraulikanschlüsse: 4
Sicherheitsbeleuchtung / SMV: Standard
Leistungsbedarf: 7-9 HP pro Fuß Breite

Technische Merkmale

• Arbeitsbreite: THX-360 36 ft / THX-600 60 ft
• Transportbreite: 15.25 ft
• Transporthöhe: 15 ft
• Transportlänge: THX-360 33.5 ft / THX-600 45 ft
• Gewicht: THX-360 25,000 lbs / THX-600 34,000 lbs
• Anzahl Scheiben/Egge Abschnitte: THX-360 3 / THX-600 5
• Breite der Abschnitte: 12 ft
• Scheibendimension: 20 in konkav, 2,25 in Breite, 10° Winkel, 8,5 in Abstand
• Eggenaufbau: 5 Balken mit 5/8 in x 26 in Zinken (mit Spitze)
• Eggenwinkelverstellung: 35 - 90 Grad
• Reifen: 560/45 22.5 Radial
• Naben: 8 Bolzen - 10,000 lb (Scheiben an wartungsfreiem Vierbolzen-Nabenmontiert)
• Hauptholmrohr: 12" x 12" x 3/8"
• Anzahl Hydraulikanschlüsse: 4
• Sicherheitsbeleuchtung / SMV: Standard
• Leistungsbedarf: 7-9 HP pro Fuß Breite
• Scheibenmontage: wartungsfreie Vierbolzen-Nabe und speziell konstruierter Lagerarm; Gummetorsionsarm für Bodennachführung
• Eggen-Druckoptionen: Federverstellung, manuelle Hydraulik (Ventil am Anhängungspunkt), elektronische Hydraulik (Kabinensteuerung)
• Hydraulische Verriegelung für Flügel-Spannverbindungen mit Sicherungsbolzen zur Vermeidung unbeabsichtigter Betätigung
