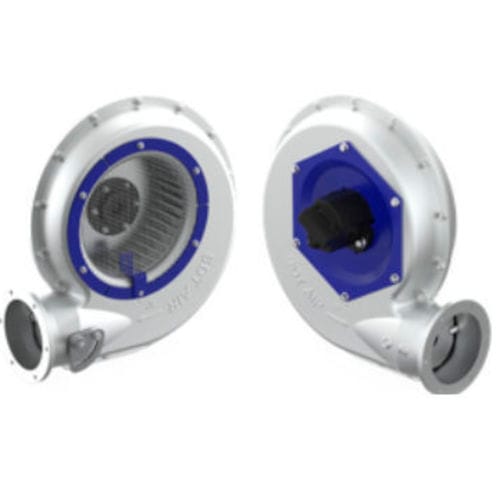

Ventilator für Feldspritzen QBLAD

LuftumwälzZentrifugalHochdruck

Präsentation
Anpassbare Hochleistungs‑Zentrifugalventilator‑Kits, entwickelt für landwirtschaftliche Geräte. Sorgen für gleichmäßigen und präzisen Luftstrom zur einheitlichen Dosierung in pneumatischen Sägeräten und anderen Feldmaschinen. Gefertigt aus langlebigen Aluminiumkomponenten für lange Lebensdauer und reduzierten Energieverbrauch.

Baureihe QBL
Hochdruck‑Zentrifugalventilator mit einfacher Ansaugung, Gehäuse aus Aluminiumguss und vorwärtsgekrümmtem Laufrad. Entwickelt für Belastbarkeit und zuverlässige Leistung. Verfügbar mit verschiedenen Antriebskupplungen, u. a. hydraulischer Motor oder Zapfwelle (PTO).

QBLAD
Direkt angetriebenes Ventilator‑Kit mit direkter Verbindung Motor‑Laufrad. Aluminiumgussgehäuse und vorwärtsgekrümmtes Laufrad aus hochfestem Aluminiumblech. Motor‑zu‑Laufrad‑Anbindung über 5 mm Stahl‑Trägerscheibe. Polyesterharz‑Beschichtung, polymerisiert bei 190°C. Lieferung montiert; inklusive Anschluss für induktiven Drehzahlsensor M12.

QBLST
Riemengetriebenes Kit. Hochdruck‑Zentrifugalventilator mit Aluminiumgehäuse. Riemenübertragung mit Übersetzungen bis 1:1,6, maximal 6000 U/min und bis zu 18 kW je nach Konfiguration. Auslassanschlüsse verfügbar in 4\", 6\" und 8\". Lieferung montiert: Gehäuse, Schutzgitter, Laufrad und Antriebssystem.

QBLTI
Kit mit integriertem mechanischem Kupplungssystem. Hochdruck‑Einlass‑Zentrifugalventilator mit Aluminiumgussgehäuse und vorwärtsgekrümmtem Laufrad. Direkte Motor‑zu‑Antriebskupplung mit langlebigen Lagern und 5 mm Stahl‑Trägerscheibe. Polyesterharz‑Beschichtung, polymerisiert bei 190°C. Enthält Anschlusspunkte für induktiven Drehzahlsensor M12 / M18.

QBLTP
Mechanisches Kupplungskit für Antrieb an Standard‑ oder Spezialpulleys. Hochdruck‑Zentrifugalventilator mit Aluminiumgussgehäuse und vorwärtsgekrümmtem Laufrad. Laufrad gestützt durch 5 mm Stahl‑Trägerscheibe. Polyesterharz‑Beschichtung, polymerisiert bei 190°C. Verfügbar in verschiedenen Konfigurationen und Optionen. Lieferung montiert und inklusive Anschluss für induktiven Drehzahlsensor M12 / M18.

Hauptmerkmale

• Anpassbare Konfigurationen
• Hohe Festigkeit und dynamisch ausgewuchtet
• Direkte Motor‑zu‑Laufrad‑Kupplung mittels Taper‑Lock
• Auslassgrößen verfügbar: 4\", 6\" und 8\"
• Drehrichtungen: rechtslaufend (RD) und linkslaufend (LG)
• Hoher Druck und Luftvolumenstrom
• Langlebige Bauweise
• Vorwärtsgekrümmtes Laufrad aus Aluminiumblech, dynamisch ausgewuchtet
• Unterstützt metrische induktive Drehzahlsensoren M12 und M18

Anwendungen

• Pneumatische Sämaschinen
• Sprühgeräte
• Nebelgeräte
• Getreideseparatoren
• Feststoff‑ und Flüssigkeitsdosierer
• Luftkanonen
• Stäubegeräte
• Düngestreuer
• Silos
• Trockner

Technische Merkmale / Spezifikationen

• Gehäuse: Aluminiumguss
• Laufrad: vorwärtsgekrümmte Schaufeln aus hochfestem Aluminiumblech
• Kupplungen: Direktantrieb, Riemenantrieb, integrierte mechanische Kupplung, hydraulischer Motor oder Zapfwellenanschluss
• Riemenantrieb: Übersetzung bis 1:1,6; zulässig bis 6000 U/min und bis zu 18 kW (je nach Konfiguration)
• Laufradaufhängung: 5 mm Stahl‑Trägerscheibe
• Oberfläche: Polyesterharz polymerisiert bei 190°C
• Auslassgrößen verfügbar: 4\", 6\" und 8\"
• Drehrichtungen: rechtslaufend (RD) und linkslaufend (LG)
• Enthält Anschlusspunkt für induktiven Drehzahlsensor (M12 / M18) bei den entsprechenden Kits
• Gerät wird in Standardkonfigurationen montiert geliefert: Gehäuse, Schutzgitter, Laufrad und Antriebsgruppe, wo zutreffend
