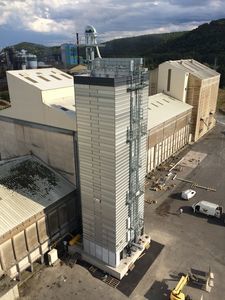

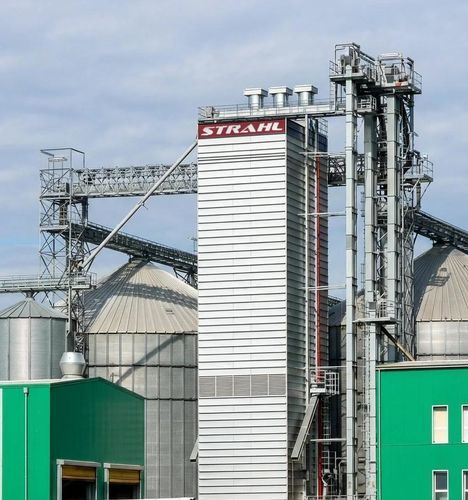

Getreidetrockner FRT series

stationärkontinuierlich

Übersicht
Die Strahl Serie FRT ist ein kontinuierlicher Getreidetrockner mit Wärmerückgewinnung, ausgelegt für gleichmäßige Trocknung, kontrollierte Prozessluftzirkulation und reduzierten Schalleintrag durch einen erhöhten Außenlufteinlass neben dem Brenner.

Wesentliche Vorteile für landwirtschaftliche Anlagen

• Geringer Geräuschpegel: Dedizierte Umluftarchitektur und Schalldämpfer an den Ventilatoren reduzieren Betriebsgeräusche; geeignet für Standorte in der Nähe sensibler Bereiche.
• Kontrollierte Luftdynamik: Präzise Steuerung von Einlass- und Umluftströmen sorgt für gleichmäßige Wärmeverteilung und konstante Trocknung ohne Verbrauchsspitzen.
• Energieeffizienter Betrieb: Rückluftventilatoren führen einen Teil der heißen Prozessluft wieder zu, um den Brennstoffverbrauch zu senken und gleichzeitig gleichmäßige Trocknung zu gewährleisten.

Kernkomponenten

• Einfülltrichter: Innere Geometrie gewährleistet gleichmäßigen Kornfluss und optimale Beschickung der Trocknersäule.
• Hauptventilatoren: Gegenüber dem Brenner montiert, im Saugmodus; mit Schalldämpfer und Klappen zur Minimierung von Lärm- und Staubemissionen.
• Laufstege und Zugänge: Außen und innen für sichere Inspektion und Wartung.
• Luftkanäle: Profilierte Kanäle zur Förderung des Kornflusses und effizienten Wärmeaustauschs.
• Wärmeerzeuger: In-Line-Brenner für Erdgas und LPG mit präziser Modulation; Diesel-Ausführung optional.
• Rückluftventilatoren: Im unteren Bereich angeordnet, gewinnen Teil der heißen Prozessluft zurück und reintroduzieren sie in den Kreislauf.
• Austragsvorrichtung: Schwenkbare Klappen für gleichmäßige, kontrollierte Entleerung.
• Fundament: Verankerte Basis, zertifiziert für Wind-, Schnee- und Erdbebenlasten.

Prozessablauf

• Luftansaugung: Außenluft wird angesaugt, erwärmt und für den Trocknungsprozess genutzt.
• Umlauf der Heißluft: Vom Brenner erhitzte Luft strömt durch das Korn und entzieht Feuchtigkeit.
• Abluft und Rückgewinnung: Teilweise nutzbare Heißluft in der unteren Zone wird zurückgewonnen; feuchte Abluft wird abgeführt.
• Produktkühlung: Das getrocknete Produkt wird im unteren Bereich mit Umgebungsluft gekühlt, bevor es ausgetragen wird.
• Energierückgewinnung: Restwärme aus den Endphasen wird zurückgeführt, um den Verbrauch zu senken.

Ergänzende Technologien (Optionen)

• VAP‑System: STRAHL‑Technologie zur zusätzlichen Reduzierung von Staubemissionen.
• Feuchteregelungssystem: Überwachung der Produktfeuchte zur präziseren Prozesssteuerung.
• Austragsgeschwindigkeitsregler: Option mit Frequenzumrichter zur Anpassung der Austragsgeschwindigkeit.
• Zusätzliche Temperatursensoren: Ergänzende Sonden für genaue Temperaturüberwachung in den Bereichen.

Steuerungssysteme
Strahl‑Steuerungssysteme bieten Echtzeitüberwachung, Alarmfunktionen und Prozessoptimierung zur Maximierung von Durchsatz, Kornqualität und Betriebseffizienz.

Technische Daten

• Marke: Strahl
• Modell / Handelsbezeichnung: Serie FRT
• Produktart: Kontinuierlicher Trockner mit Wärmerückgewinnung
• Lufteinlass: Erhöhter Außenlufteinlasskanal neben dem Brenner für staubarme Ansaugung und akustische Vorteile
• Schalldämpfung: Umluftstruktur, Schalldämpfer und Klappen an den Ventilatoren
• Strömungsführung: Kontrollierte Einlass‑ und Umluftzonen für gleichmäßige Wärmeverteilung
• Energierückgewinnung: Rückluftventilatoren zur Reintroduction nutzbarer Heißluft
• Wärmeerzeuger: In‑Line‑Brenner (Erdgas, LPG); Diesel optional
• Hauptventilatoren: Saugbetrieb mit Schalldämpfer und Klappe
• Austrag: Schwenkbare Klappen für kontrollierte Entleerung
• Wartungszugang: Laufstege innen und außen
• Fundament: Für Wind, Schnee und Erdbeben zertifiziert
• Optionen: VAP‑System, Feuchteregelung, Austragsgeschwindigkeitsregler (VFD), zusätzliche Temperatursensoren
• Steuerung: Strahl Echtzeit‑Überwachung und Prozessoptimierung
