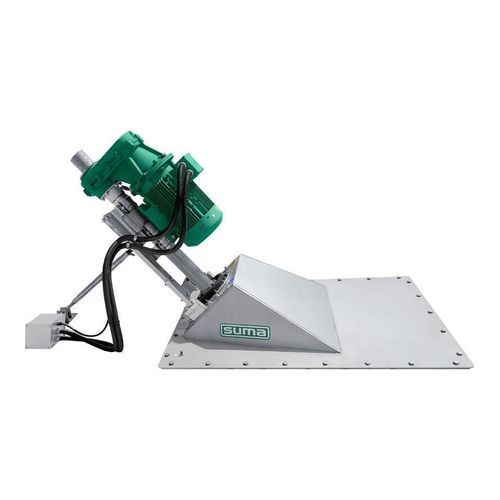

Vertikales Rührwerk

Edelstahlmit Elektromotorstationär

Kurzbeschreibung
Stabrührwerk für geschlossene Behälter, konzipiert zur Deckenmontage in Biogas- und Industrieanlagen. Für Einsätze bis 14% Trockensubstanzgehalt geeignet.

Einsatzbereich / Geeignet für

• Behälter mit Betondecke

Hauptmerkmale

• Getriebemotor: 11,0 kW / 15,0 kW / 18,5 kW
• Rohrlänge: 3,0 m / 4,0 m
• Rührflügel-Ø: 620 - 850 mm (je nach Typ)
• Rührwerkrohr Ø 101,6 x 4,0 mm (bis max. 3 m)
• Schwenkbereich bis 40°
• Stirnradgetriebe, schrägverzahnt, geräuscharm
• Dichtmembrane in EPDM 60
• POM-Schutz zur Verminderung von Abrieb

Technische Daten (Tabelle)
Typ | Nenndrehzahl [U/min] | Nennleistung [kW] | Schubkraft [kN] | Frequenz [Hz] | Rührflügel [mm] | Ex-Zone
FR3 | 275 | 11,0 | 2,9 | 50 | 800 | 2
FR3 | 400 | 11,0 | 2,5 | 50 | 620 | 2
FR4 | 275 | 15,0 | 4,1 | 50 | 850 | 2
FR4 | 400 | 15,0 | 3,3 | 50 | 660 | 2
FR5 | 400 | 18,5 | 3,9 | 50 | 700 | 2

Abmessungen (Tabelle)
Typ | A [m] | B [m] | C [m] | D | E [mm] | F [mm] | G [mm]
FR | 3,5 / 4,5 | 3,1 / 4,1 | 1,8 / 2,8 | 40 | 101,6 | var. | var.

Weiterführende Informationen
Der RÜHRGIGANT FR Decke wurde speziell zur Deckenmontage für Biogas- und Industrieanlagen konstruiert. Das Rührwerk ist in verschiedenen Ausführungen mit Nennleistungen von 11 kW bis 18,5 kW erhältlich. Beim Rührflügel setzt SUMA auf den dreiblättrigen HD+ Flügel. Mit einer Drehzahl von 275 U/min bis 400 U/min zählt der FR zu den schnell drehenden Rührwerken in der Produktpalette. POM-Schutz und Abstreifblech an der Rührflügelbuchse schützen den Rührflügel effektiv vor Schäden.

Charakteristiques / spécifications techniques

• Produktfamilie: RÜHRGIGANT FR (Deckenmontage)
• Antriebsleistungen verfügbar: 11,0 kW, 15,0 kW, 18,5 kW
• Rührflügel-Ausführungen: V2A Standard, optional V4A oder gehärteter Stahl
• Rührflügel-Ø: 620 mm bis 850 mm (variabel je Modell)
• Nenn­drehzahlen: 275 U/min und 400 U/min
• Rührrohr: Ø 101,6 x 4,0 mm (bis max. 3 m Einsatzlänge)
• Schwenkbereich: bis 40°
• Getriebe: Stirnradgetriebe, schrägverzahnt, geräuscharm
• Dichtung: Dichtmembrane aus EPDM 60
• Schutzmaßnahmen: POM-Schutz an Rührflügelbuchse, Abstreifblech
• Zulassung / Einsatz: Ex-Zone 2-geeignet (je nach Typ)
• Max. empfohlener Trocken­substanzgehalt: bis 14%
