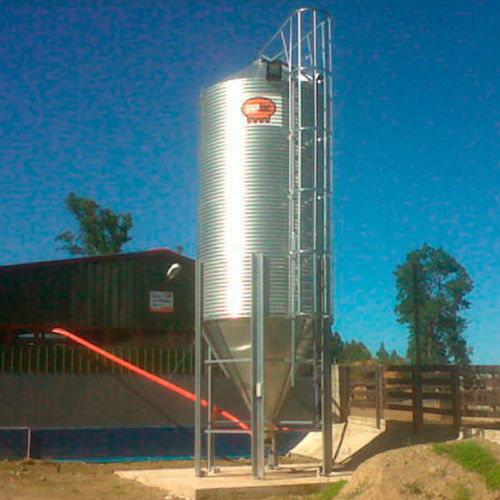

Silo für Tiernahrung

galvanisiertem StahlTrichterfür Außenbereich

Übersicht
Modulares Futtersilo für effiziente Lagerung und kontrollierte Entleerung von Tierfutter in landwirtschaftlichen Betrieben. Durchmesser und Trichtermöglichkeiten konfigurierbar nach Projektanforderungen. Statische Berechnungen nach Eurocode oder äquivalenten Normen verfügbar.

Anwendungen und Anpassungsfähigkeit
Geeignet für landwirtschaftliche Betriebe und Stallgebäude zur Lagerung von Mischfutter, Getreide und Konzentraten in Schüttgutförderung. Konstruktion und Volumen an den Einsatzort anpassbar; verschiedene Austragungs- und Verteilungslösungen möglich.

Hauptmerkmale

• Verfügbare Durchmesser: 1,8 m, 2,10 m, 2,55 m, 2,75 m, 3,2 m, 3,8 m
• Volumen: von 4 m³ bis 86 m³
• Stahlsorten: S450GD (Zylinder); Dach-/Abdeckteile S280GD je nach Ausführung
• Verzinkung: typisch Z600 g/m²; HDG-Optionen für ausgewählte Teile

Standardkomponenten und Dach
Lieferumfang standardmäßig: trapezförmige Dachsektoren, halbautomatische Deckel, Ladeöffnung, Trichersektoren, Virolas/Wellblech, untere Tragkonstruktion, Beine (Omega-Profil) und Aussteifungen je nach Konfiguration.

Konstruktion und technische Hinweise

• Untere Verrippung und verstärkte Verbindungen für optimale Tragfähigkeit
• Präzise gefertigte Sektoren mit geformten Kanten für exakte Montage
• Standard-Dachneigung: 30º (trapezförmige Sektoren)
• Druckdichtung als Option für pneumatische Beschickung zur Minimierung von Staubemissionen

Lade- und Entladeoptionen
Konfigurierbar mit pneumatischen Beschickungssystemen, Ladeöffnungen, Tricherauslässen mit 45º/60º/67º Neigung, Entleerungs- oder Entnahmestutzen und Klappen (manuell, elektrisch, pneumatisch oder doppeltwirkend). Seitenentladungssysteme, Räumschnecken und Übergabestrukturen als Optionen.

Zubehör und Zusatzsysteme

• Dachgeländer und Laufstege, halbautomatische Deckel, Ladeöffnungen
• Füllstandanzeiger und Sensoren (rotativ, Pendel, kapazitiv), Belüftungssysteme (Lüfter, Entlüftungsöffnungen, Rinnen)
• Tricherlüftung, Zugangstreppen und Plattformen, Verankerungs- und Schraubenoptionen (ZiNi, HDG)
• Dosiereinrichtungen und Verteilungssysteme: flexible Förderschnecken, Kettensysteme, Verteilköpfe

Gezeigte Komponenten

• Trapezförmiger Dachsektor (Stahl)
• Ladeöffnung (DC04; HDG-Verzinkung)
• Halbautomatischer Deckel (S280GD; Z600; typische Dicke e = 2 mm)
• Trichersektoren Neigungen 45º / 60º / 67º; Beispiel Auslauf Ø 445 mm bei 900 mm
• Virolas / Bodysheets (S450GD; Z600; typische Dicke e = 0,8–1 mm)
• Untere Tragkonstruktion und Beine (Omega-Profil; Aussteifung mit kaltgeformten U-Säulen; Ankerplatten)

Hinweis
Materialstärken, Beschichtungen und Ausführungsdetails variieren je nach gewählt en Modell und Volumen; statische Berechnungen können nach Eurocode EN oder entsprechenden lokalen Normen erstellt werden.

Technische Daten

• Material (Zylinder / Sektoren): Stahl S450GD (EN 10346:2015)
• Verzinkung: Z600 (laut EN 10346:2015)
• Zugfestigkeit (Beispiel): 510 N/mm² (S450GD)
• Streckgrenze (Beispiel): 450 N/mm² (S450GD)
• Beispiel Blechdicken: Sektor e = 1 mm; Virolas e = 0,8–1 mm
• Dachsektor Beispiel: S450GD / S280GD; Dachneigung 30º
• Ladeöffnung Material: DC04 (EN 10039); HDG Verzinkung; e = 3 mm (Beispiel)
• Halbautomatischer Deckel: S280GD; Z600; e = 2 mm
• Tricherneigungen: 45º, 60º, 67º
• Verfügbare Durchmesser: 1,8 m • 2,10 m • 2,55 m • 2,75 m • 3,2 m • 3,8 m
• Volumenbereich: 4 m³ bis 86 m³
• Schrauben und Beschichtungen: feuerverzinkte Befestigung; optionale ZiNi Beschichtung; Standardschraubenqualität: 8.8
• Optionen: Belüftung, Füllstandssensoren, Anti-Avalanche-Systeme, ATEX-Optionen für Temperaturüberwachung
