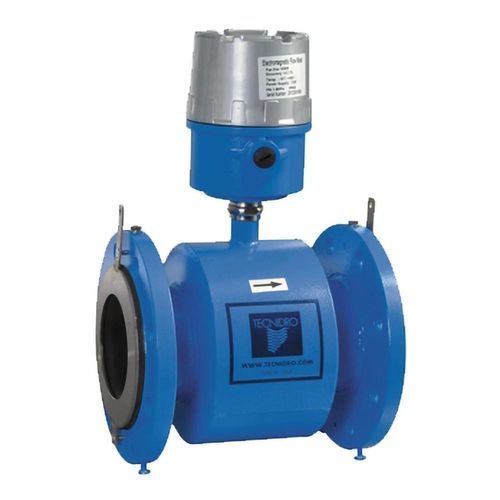

Magnetisch-induktiver Durchflussmesser SEA-RD

Bewässerungfür Wassermit Digitalanzeige

Der elektromagnetische Durchflussmesser SEA-RD ist für die Messung des Gesamtvolumens und der sofortigen Durchflussmenge leitfähiger Flüssigkeiten mittels elektromagnetischer Messtechnik ausgelegt. Der Messabschnitt enthält keine mechanischen Elemente im Strömungsweg, was eine genaue Messung auch bei sehr niedrigen Durchflüssen und ein geringeres Verstopfungsrisiko durch Partikel gewährleistet.

Hauptmerkmale

• Elektromagnetisches Messprinzip für zuverlässige Volumen- und Durchflussmessung.
• Keine beweglichen Teile im Messrohr, gewährleistet Genauigkeit bei sehr niedrigen Durchflüssen.
• Geringeres Verstopfungsrisiko und lange Lebensdauer durch Wegfall mechanischer Elemente im Mediumstrom.
• Anpassbare Innenbeschichtung für Prozesswasser oder spezielle Flüssigkeiten.
• Erhältlich in weitem Nennweitenbereich DN 50 bis DN 2000 und in verschiedenen Versorgungsspannungen.

Technische Daten

• Gemessene Größen: Gesamtvolumen und momentane Durchflussmenge.
• Messprinzip: elektromagnetisch (berührungsfreie Messung im Strömungsbereich).
• Strömungsweg: frei von mechanischen Elementen (keine Rotoren/Impeller im Fluidstrom).
• Elektrodenmaterial: AISI 316L.
• Fluidtemperatur: -25°C bis +80°C (höhere Temperaturen auf Anfrage).
• Genauigkeitsklasse: 0,5 %.
• Schutzart: IP65 (IP66 oder IP68 auf Anfrage).
• Umgebungstemperatur: -10°C bis +60°C.
• Flanschbohrungsnormen: ISO PN 16, PN 10, ANSI 150 (andere Flansche auf Anfrage).
• Ausgänge: RS485 und Impulse (andere Ausgänge auf Anfrage).
• Impulsausgang einstellbar: 1 Impuls pro 0,001 ~ 1000 L.
• Elektronikeinheit und LCD-Anzeige getrennt; Standardabstand zwischen Elektronikeinheit und Durchflussmesser: 5 m (andere Abstände auf Anfrage).

Standard-Druckwerte

• DN 50 – DN 150: PN 16
• DN 200 – DN 500: PN 10
• DN 600 – DN 2000: PN 6

Installationsabstände

• Mindestgerade: stromaufwärts 5 DN; stromabwärts 3 DN.

Dokumentation

• Technisches Datenblatt (PDF) verfügbar.
