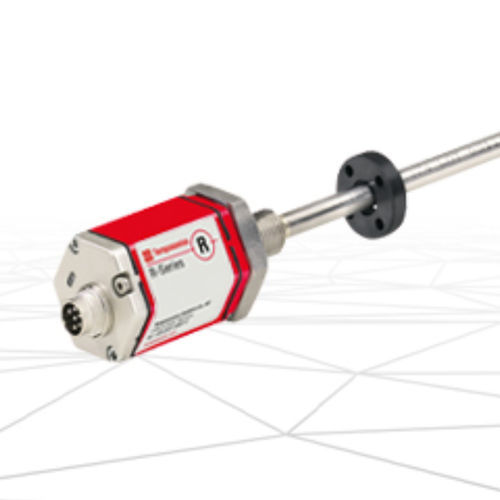

Linearer Positionssensor RH

kontaktlos

Die R-Serie RH Positionssensoren von Temposonics bieten herausragende Leistung für anspruchsvolle industrielle Anwendungen. Sie ermöglichen bei zylinderintegrierten Anwendungen einen einfachen Austausch von Sensorelement und Elektronik, ohne den Hydraulikkreislauf zu unterbrechen. Die Sensoren unterstützen Multipositionsmessung mit bis zu 20 Magneten und verfügen über LEDs zur Anzeige des Sensorstatus und zur Diagnose. Es stehen verschiedene Ausgangsoptionen zur Verfügung, darunter CANbus, Profibus und DeviceNet.

Hauptmerkmale

• Bei zylinderintergrierten Anwendungen können das Sensorelement und die Elektronik leicht ausgetauscht werden, ohne den Hydraulikkreislauf zu unterbrechen.
• Multipositionsmessung mit bis zu 20 Magneten
• LEDs für Sensorstatus und Diagnose
• Ausgänge: CANbus, Profibus, DeviceNet

Spezifikationen

• Profibus-Ausgang: Messlänge 25…7620 mm (1…300 in.), Auflösung 1 µm, Multiposition: Bis zu 20 Positionen, Status: Aktiv
• CANbus-Ausgang: Messlänge 25…7620 mm (1…300 in.), Auflösung 2 µm, Multiposition: Bis zu 20 Positionen, Status: Aktiv
• DeviceNet-Ausgang: Messlänge 25…7620 mm (1…300 in.), Auflösung 2 µm, Multiposition: -, Status: Aktiv
• Analog, PROFINET, EtherCAT®, POWERLINK, EtherNet/IP™, SSI: Abgekündigt (neuere Alternativen verfügbar)

Zertifizierungen

• CE
• UL/CUL
• EAC

Dokumentation

• Datenblätter und Bedienungsanleitungen für Profibus, CANbus, DeviceNet und Analogausgänge verfügbar

Merkmale / Technische Spezifikationen

• Produkttyp: Positionssensor mit Stange
• Anwendung: Anspruchsvolle industrielle Umgebungen, zylinderintegrierter Einsatz
• Austauschbares Sensorelement und Elektronik
• Multipositionsmessung: Bis zu 20 Magnete
• LED-Diagnose
• Ausgangsoptionen: CANbus, Profibus, DeviceNet
• Messlänge: 25…7620 mm (1…300 in.)
• Auflösung: 1 µm (Profibus), 2 µm (CANbus, DeviceNet)
• Status: Aktiv (für Hauptausgänge), Abgekündigt (für einige Legacy-Ausgänge)
