Zylinder für Traktor MA4

für Landwirtschaftsfahrzeugefür Feldspritzenfür Mähdrescher

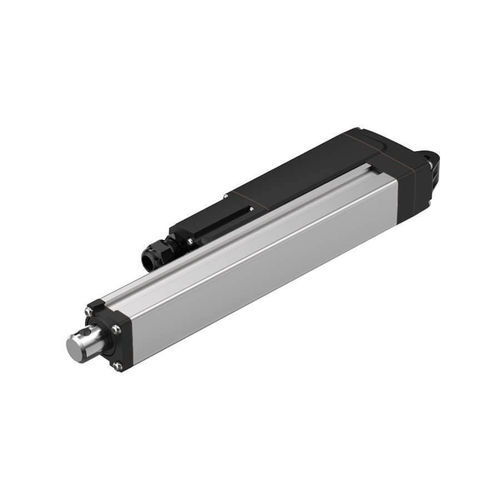

Produktübersicht Die MA4-Serie von TiMOTION ist ein kompakter elektrischer Linearantrieb, ausgelegt für beengte Einbausituationen und raue Umgebungen. Die Reihe umfasst MA4-N (Normal), MA4-T (T-Smart mit eingebetteter PCBA) und MA4-S (Small); die MA4-S kann unter bestimmten Hubbedingungen die eingefahrene Länge um bis zu ~70 % reduzieren und eignet sich so für sehr enge Einbauräume.

Hauptmerkmale

• Maximale Last: 2.500 N (Schub/Zug)
• Hubbereich: 25–1000 mm
• Geschwindigkeit: bis 43,1 mm/s leerlauf; 5,1 mm/s bei Volllast (konfigurationsabhängig)
• Eingefahrene Länge: ≥ 215 mm (MA4-N/-T); ≥ 152 mm (MA4-S) je nach Optionen
• Schutzart: IP69K (statisch)
• Spannung: 12/24 V DC (Option thermischer Schalter verfügbar)
• Betriebstemperatur: -40 °C bis +85 °C (volle Leistung typ. +5 °C bis +45 °C)
• Rückmeldung: mechanisches Potentiometer; Hall-Sensor ×2; T-Smart Ausgänge (eingebettete PCBA)
• Protokolle: SAE J1939, Modbus RTU (mit T-Smart/BUS Optionen)

Varianten & Optionen MA4-N (Normal), MA4-T (T-Smart) und MA4-S (Small). Optionen umfassen verschiedene Kabelausführungen und Steckertypen (z. B. T = 1+1: Kabelverschraubung + Molex 6P), manuelle Bedienung, thermischer Schalter, verschiedene Endschalterkonfigurationen und BUS-Steuerung.

Abmessungen & Anschlüsse (Hinweise) Eingefahrene Länge und Gesamtabmessungen richten sich nach Hub, Endbefestigungen und Kabel-/Steckerkonfiguration; genaue Maße siehe Produktdiagramme. T = 1+1 steht im Diagramm für ein Kabel mit Kabelverschraubung plus Molex 6P-Steckdose.

Anwendungen

• Landwirtschaftliche Maschinen: Mähdrescher, Traktoren, Feldspritzen, Rundballenpressen
• Industrielle Fahrzeuge und Anlagen: AGV/AMR, Materialumschlag
• Rasenmäher und Außengeräte
• Gewerbliche und industrielle Systeme, die kompakte, wetterfeste Linearbewegung benötigen

Technische Spezifikationen

• Serie: MA4 (MA4-N, MA4-T, MA4-S)
• Max. Schub-/Zugkraft: bis zu 2.500 N
• Hub: 25–1000 mm
• Geschwindigkeiten: 43,1 mm/s ohne Last; 5,1 mm/s bei Volllast
• Eingefahrene Länge beispielhaft: ≥152–215 mm je nach Version/Option
• IP-Schutz: IP69K (statisch)
• Spannung: 12/24 V DC
• Betriebstemperatur: -40 °C bis +85 °C
• Rückmeldungen & Protokolle: Potentiometer, Hall-Sensoren, T-Smart Ausgänge; SAE J1939, Modbus RTU
