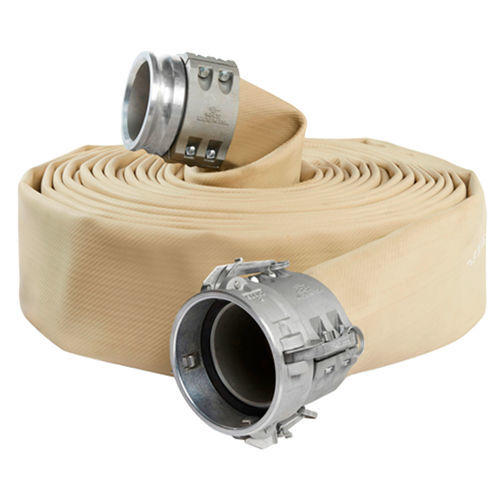

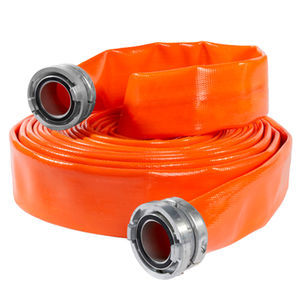

Schlauch Oroflex Oil

für ZufuhrVerdrängungPolyurethan

Produkttyp
Extrudierter TPU-Flachschlauch für Kraftstoff- und Ölablass.

Hauptmerkmale

• Speziell für Transport und Entladung von Kraftstoff und Öl ausgelegt
• Flexible, dichte TPU-Konstruktion, geeignet für langanhaltende UV- und Ozonbelastung
• Vollständig antistatisch: vier Erdungsleiter in der Schlauchwand verwoben
• Größen 2", 3", 4" und 6" entsprechen MIL-PRF-370 Typ C (ausgewählte Größen)

Anwendungen
Empfohlen für Kraftstoff- und Ölabgabe in Raffinerien, maritimen und Offshore-Operationen, Chemieanlagen und Militäreinrichtungen. Typische Einsätze: Entladung Schiff-zu-Land, Schiff-zu-Schiff-Betankung, Schüttguttausladung/-ladung, Tank-zu-Tank-Transfer, Betankung von Flugzeugen, Übertragung von Brack- und Meerwasser sowie Hauslieferung von Kraftstoff.

Konstruktion
Kreisgewebtes 100% hochfestes Synthetikgarn, vollständig durch ein extrudiertes Thermoplastisches Polyurethan (TPU) geschützt und eingebettet, wodurch eine homogene Monobauweise ohne Kleber entsteht. Einschluss von vier elektrischen Leitern, geschützt durch eine geflochtene Polyesterlage zur Ableitung statischer Aufladung. Konstruktion verhindert Korrosion und Ablagerungen und bietet hohe Abrieb- und Schnittfestigkeit. Leichte Handhabung, Lagerung und Transport. Maximale Schlauchdehnung 2% und maximale Ausdehnung 10%.

Eigenschaften der Innenbeschichtung

• Zugfestigkeit der Beschichtung: mindestens 5.800 psi (40 MPa)
• Bruchdehnung der Beschichtung: mindestens 500%

Abriebfestigkeit
TPU bietet unter praktischen Bedingungen hohe Abriebfestigkeit und verlängert die Lebensdauer bei abrasiven Einsätzen.

Betriebstemperaturbereich
Von -58ºF (-50ºC) bis 150ºF (65ºC), mit Spitzen bis 175ºF (80ºC). Sonderausführungen für höhere oder niedrigere Temperaturen auf Anfrage.

Ozonbeständigkeit
Keine sichtbaren Rissbildungen durch Ozon. Hervorragende Witterungs- und UV-Beständigkeit.

Chemische Beständigkeit
Einfluss von Meerwasser oder Kontamination durch die meisten chemischen Stoffe, Kohlenwasserstoffe, Öle und Fette beeinträchtigt die Leistung weder kurz- noch langfristig. Chemikalienbeständigkeitstabellen und spezifische Daten sind auf Anfrage verfügbar.

Armaturen
Lieferbar nach Kundenwunsch: Camlock, Victaulic, Storz usw. Der Schlauch muss beim Kraftstofftransfer an leitfähige Armaturen angeschlossen und ordnungsgemäß geerdet werden; die vier in den Schlauch eingewebten Leiter sind elektrisch mit den Armaturen zu verbinden.

Physikalische Daten
Teilenummer | Nenninnendurchmesser (mm / Zoll) | Wandstärke (mm / Zoll) | Betriebsdruck (bar / psi) | Berstdruck (bar / psi) | Zugfestigkeit (kg / lb) | Nenngewicht (kg/m / lb/ft)
F558504A | 52 mm / 2" | 1,9 mm / 0,08" | 10,5 bar / 150 psi | 42 bar / 600 psi | 5.200 kg / 11.500 lb | 0,39 kg/m / 0,26 lb/ft
F558506A | 65 mm / 2 1/2" | 2,2 mm / 0,09" | 10,5 bar / 150 psi | 42 bar / 600 psi | 5.200 kg / 11.500 lb | 0,52 kg/m / 0,35 lb/ft
F558509A | 76 mm / 3" | 2,3 mm / 0,09" | 10,5 bar / 150 psi | 42 bar / 600 psi | 7.400 kg / 16.000 lb | 0,64 kg/m / 0,43 lb/ft
F558511A | 90 mm / 3 1/2" | 2,6 mm / 0,10" | 10,5 bar / 150 psi | 42 bar / 600 psi | 6.800 kg / 15.000 lb | 0,85 kg/m / 0,57 lb/ft
F558510A | 102 mm / 4" | 2,7 mm / 0,11" | 10,5 bar / 150 psi | 42 bar / 600 psi | 9.400 kg / 20.000 lb | 1,00 kg/m / 0,67 lb/ft
F558512A | 152 mm / 6" | 3,2 mm / 0,13" | 10,5 bar / 150 psi | 42 bar / 600 psi | 17.700 kg / 39.000 lb | 1,75 kg/m / 1,1 lb/ft

* Maximaler Betriebsdruck für Fuel Oil unter Angabe eines Sicherheitsfaktors 4:1. Der maximale Betriebsdruck der Baugruppe wird durch das Bauteil mit der geringeren Bewertung bestimmt (Schlauch oder Armatur).

Die OROFLEX OIL Schläuche sind mit Mindestbestellmenge lieferbar. Der tatsächliche Durchmesser kann leicht vom Nennmaß abweichen, um eine korrekte Montage mit Armaturen zu gewährleisten.

Technische Merkmale / Spezifikationen

• Produktname: Oroflex Oil
• Hersteller: TIPSA
• Schlauchmaterial: Thermoplastisches Polyurethan (TPU) extrudiert durch kreisgewebtes hochfestes Synthetikgarn
• Antistatische Konstruktion: 4 Erdungsleiter mit geflochtener Polyesterabdeckung
• Verfügbare Nenninnendurchmesser: 52 mm (2") bis 152 mm (6")
• Wandstärkenbereich: ca. 1,9 mm bis 3,2 mm je nach Größe
• Betriebsdruck: 10,5 bar (150 psi) für gelistete Größen
• Berstdruck: 42 bar (600 psi)
• Zugfestigkeit des Innenbelags: min. 5.800 psi (40 MPa)
• Dehnung des Innenbelags: min. 500%
• Maximale Schlauchdehnung: 2 %; maximale Expansion: 10 %
• Standardlängen: 100 m und 200 m; Sonderlängen auf Anfrage
• Konformität: ausgewählte Größen entsprechen MIL-PRF-370 Typ C
• Anschlussoptionen: Camlock, Victaulic, Storz; leitfähige Armaturen und Erdung erforderlich
