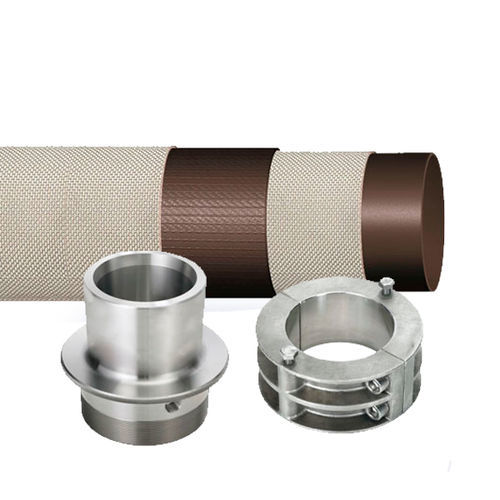

Schlauch Oroflex Pro

Verdrängungfür ZufuhrGummi

Übersicht
Oroflex Pro ist ein flexibler Brunnen-Steigschlauch aus Gummi mit doppelter Polyester-Gewebeeinlage, ausgelegt für die Montage von Tauchpumpen, Brunnenanwendungen und Wasserförderung. Standardlänge verfügbar bis 200 Meter (Längenänderung auf Maß). Betriebstemperatur: -20°C bis +80°C.

Hauptmerkmale

• Flexible Gummiausführung mit doppelter Polyester-Gewebeeinlage
• Für Tauchpumpeninstallationen, Brunnenanwendungen und Wasserförderung konzipiert
• Durchmesser von 2" bis 8" mit unterschiedlichen Druckklassen verfügbar
• Standardlängen bis 200 m; Zuschnitt auf Maß möglich
• Betriebstemperaturbereich: -20°C bis +80°C

Verfügbare Größen (Artikel / Code / Ø (in.) / WP (bar) / Max. Tiefe (m))
Artikel | Code | Ø (in.) | WP (bar) | Max. Tiefe (m)
F231000A | 1901 | 2″ | 30 | 300
F231000A* | 1901R | 2″ | 40 | 350
F559108A | 1902 | 3″ | 25 | 250
F559108A* | 1902R | 3″ | 40 | 350
F551693A | 1903 | 4″ | 21 | 200
F551729A | 1904 | 5″ | 21 | 200
F551730A | 1905 | 6″ | 21 | 200
F551731A | 1910 | 8″ | 16 | 150

Oroflex Pro Verbindungssysteme
Konischer, abnehmbarer Kupplungsanschluss aus Edelstahl 316
Artikel | Code | Ø | Beschreibung
C655032 | 2PCF | 2″ | TERM PR CSV GAS Ø2″ WITH FUSE
C653000 | 2PC | 2″ | TERM PR SSV GAS Ø2″ WITH PLUG
C654264 | 3PCF | 3″ | TERM PR CSV GAS Ø3″ WITH FUSE
C653010 | 3PC | 3″ | TERM PR SSV GAS Ø3″ WITH PLUG
C654824 | 4PCF | 4″ | TERM PR CSV FUS GAS Ø4″ WITH FUSE
C654825 | 4PCT | 4″ | TERM PR CSV FUS GAS Ø4″ WITH PLUG
C655020 | 5PCF | 5″ | TERM PR CSV FUS GAS Ø5″ WITH FUSE
C652312 | 5PCT | 5″ | TERM PR CSV TAP GAS Ø5″ WITH PLUG
C655121 | 6PCF | 6″ | NEW OROFLEX WELL TERM FUS GAS Ø6″ WITH FUSE
C655122 | 6PCT | 6″ | NEW OROFLEX WELL TERM TAP GAS Ø6″ WITH PLUG
C650080 | 5306F | 6″ | TERM PR CSV FUS GAS Ø6″ Max. 100 Mt. WITH FUSE
C653060 | 5306 | 6″ | TERM PR CSV TAP GAS Ø6″ Max. 100 Mt. WITH PLUG
C655103 | 8PCF | 8″ | TERM PR CSV FUS NPT Ø8″ WITH FUSE
C655104 | 8PCT | 8″ | TERM PR CSV TAP NPT Ø8″ WITH PLUG

Verzinkter Eisenterminal mit Flansch
Artikel | Code | Ø | Beschreibung
C653802 | 5379 | 2″ | OROFLEX WELL A.G.PLET/SOLD HIL.2”
C653800 | 5380 | 3″ | OROFLEX WELL A.G.PLET/SOLD HIL.3”
C653810 | 5381 | 4″ | OROFLEX WELL A.G.PLET/SOLD HIL 4”
C653820 | 5382 | 5″ | OROFLEX WELL A.G.PLET/SOLD HIL 5”
C653829 | 5383 | 6″ | OROFLEX WELL SS PLET/SOLD HIL 6”

Verzinkter Eisenterminal mit Außengewinde
Artikel | Code | Ø | Beschreibung
C653700 | 5370 | 2″ | OROFLEX WELL A.G.THREAD HIL 2”
C653710 | 5371 | 3″ | OROFLEX WELL A.G.THREAD HIL 3”
C653720 | 5372 | 4″ | OROFLEX WELL A.G.THREAD HIL 4”
C653730 | 5373 | 5″ | OROFLEX WELL A.G.THREAD HIL 5”
C675270 | 75270 | 6″ | OROFLEX WELL A.G.THREAD HIL 6”

Konischer, abnehmbarer Edelstahl-316-Verbindungsstutzen
Artikel | Code | Ø | Beschreibung
C653400 | 2PCE | 2″ | TERM PR SPLICE Ø2″
C653410 | 3PCE | 3″ | TERM PR SPLICE Ø3″
C653420 | 4PCE | 4″ | TERM PR SPLICE Ø4″
C653430 | 5PCE | 5″ | TERM PR SPLICE Ø5″
– | 6PCE | 6″ | TERM PR SPLICE Ø6″

Weitere zugehörige Produkte

• Installationskomponenten
• Oroflex Well System (flexibler PU-Brunnenaufstieg, bei Bedarf zertifiziert für Trinkwasser)
• Oroflex Well/Pro System Zubehör

Technische Daten

• Produktname: Oroflex Pro System
• Bezeichnung: Oroflex Pro
• Marke: TIPSA / OROFLEX
• Konstruktion: Flexibler Gummischlauch mit doppelter Polyester-Gewebeeinlage
• Anwendung: Installation von Tauchpumpen, Brunnen und Wasserförderung
• Standardlänge: Bis zu 200 m, Zuschnitt auf Maß
• Betriebstemperatur: -20°C bis +80°C
• Verfügbare Durchmesser und typische Druckwerte (Ø / WP / Max. Tiefe): 2" / 30–40 bar / 300–350 m; 3" / 25–40 bar / 250–350 m; 4" / 21 bar / 200 m; 5" / 21 bar / 200 m; 6" / 21 bar / 200 m; 8" / 16 bar / 150 m
• Anschlussoptionen: Konische, abnehmbare Kupplungen aus Edelstahl 316, konische abnehmbare Verbindungsstücke aus Edelstahl, verzinkte Eisenterminals mit Flansch oder Außengewinde (mehrere Codes verfügbar)
• Typische Artikel/Codes: siehe obige Tabellen für vollständige Liste der Artikelnummern, Größen und Beschreibungen
