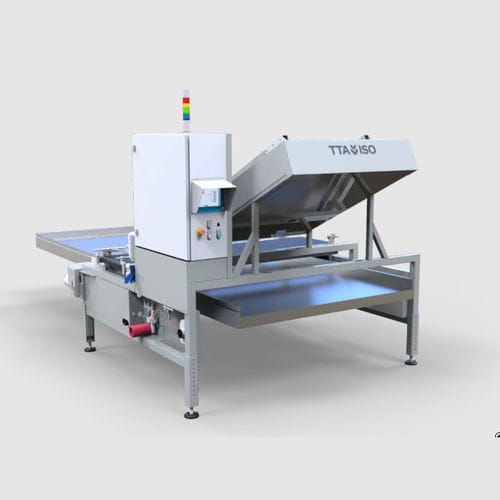

Lader TLF

Übersicht
Der TLF ist ein Lader für Trays und Flats auf mobilen Tischen oder Wagen. Ein mobiler Tisch oder Wagen wird unter dem TLF positioniert, während Trays/Flats über eine Kombination aus Pufferband und Schrittband zugeführt werden. Sobald ausreichend Trays/Flats positioniert sind, kippt das Förderband und eine Schiebestange drückt die Teile auf den mobilen Tisch oder Wagen. Eine geneigte Platte führt die Teile und sorgt für eine gleichmäßige Abwärtsbewegung. Während des Beladevorgangs wird der mobile Tisch oder Wagen automatisch in eine dem Tray/Flat entsprechende Position vorgeschoben.

Betrieb

• Trays/Flats werden über eine Kombination aus Pufferband und Schrittband zugeführt
• Das Förderband kippt, um die Übergabe zu ermöglichen
• Eine Schiebestange schiebt Trays/Flats auf den mobilen Tisch oder Wagen
• Geneigte Plattenführungen sorgen für eine ruhige Abwärtsbewegung
• Mobiler Tisch/Wagen wird automatisch verschoben, um der Tray/Flat-Größe zu entsprechen

Typische Anwendung

• Beladen von Trays und Flats auf Wagen oder mobile Tische in Töpfe- und Tray-Handling-Prozessen

Eigenschaften / technische Daten

• Kapazität pro Stunde: 800 Trays
• Bediener: -
• Maschinenfunktion: Beladesystem für Tische und Wagen für Trays/Flats
• Wesentliche Mechanismen: Pufferband, Schrittband, kippbares Förderband, Schiebestange, geneigte Plattenführung
• Automatische Positionierung/Vorschub des mobilen Tisches oder Wagens passend zu den Tray/Flat-Abmessungen
