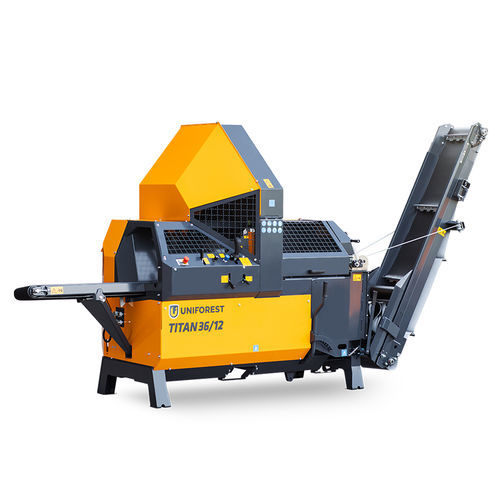

Kombinierte Spaltsäge / Mit Kreissäge TITAN 36/12

gezogenmit BandfördererZapfwellen

Übersicht
Der TITAN 36/12 ist der kleinste und schnellste Brennholzaufbereiter der TITAN-Familie, ausgelegt auf hohe Produktivität bei kompakter Bauweise. Als straßenzugelassene, anhängerbare Benzinversion bietet er volle Mobilität. Eine 850 mm Hartmetall-Scheibe ermöglicht das Sägen von Stämmen bis 360 mm Durchmesser; serienmäßig 10 t Spaltkraft (optional 12,5 t) und BOOMSPEED passen die Zylindergeschwindigkeit automatisch an, typischer Spaltzyklus 2,2 s.

Zur Maschine
Kompakt, schnell und vielseitig kombiniert der TITAN 36/12 mechanisch-hydraulische Steuerung mit bedienfreundlichem Design. Verschiedene Antriebsoptionen (PTO, PTO + Elektromotor, Benzinmotor) ermöglichen den Einsatz an Traktoren, mit fester Stromversorgung oder unabhängigem Benzinantrieb; die Anhängerversion gewährleistet Transportmobilität.

Ausstattung (Standard)

• BOOMSPEED
• 850 mm Kreissäge (hartmetallbestückt)
• 10 t Spaltkraft (Standard)
• 5 m teleskopierbares Auswurfband
• Hydraulische Bandversetzung links–rechts ±15°
• Teilhub des Spaltzylinders (Halbhub)
• 2/4, 2/6 oder 2/8 Spaltmesser
• Hebel zum Auskuppeln des Sägebandantriebs

Optionale Ausstattung

• Erhöhung der Spaltkraft auf bis zu 12,5 t
• 2/10 Spaltmesser (für weicheres Holz)
• Letzstückklappe
• Aggressiver Vorschubwalzen
• Integrierter Hubtisch
• Ölkühler

Hauptmerkmale und Komponenten
Die Maschine verfügt über eine 850 mm Hartmetall-Kreissäge, die gegenüber Fremdkörpern beständig ist und sehr schnelles Schneiden ermöglicht. Sägevorschub und Schnittgeschwindigkeit werden hydraulisch gesteuert. BOOMSPEED verwendet Doppelkolbenzylinder für zwei Bewegungs­geschwindigkeiten: eine Arbeitstempo für widerstandsfähiges Holz und eine erhöhte Geschwindigkeit für niederohmige Durchläufe, wodurch der Spaltzyklus um bis zu 40 % verkürzt wird.

Bemerkenswerte Komponenten (Produktseiten-Highlights)

• Zuführband — gleichmäßige und kontrollierte Zuführung der Stämme in die Maschine
• Hydraulischer Stammstabilisator — sichert den Stamm für präzisen Schnitt
• Schnittdurchmesser bis zu 360 mm (ermöglicht durch 850 mm Blatt)
• Dämpfer für kontrolliertes Fallen der geschnittenen Stücke in den Spaltkanal
• 10 t Spaltkraft serienmäßig (optional Steigerung auf 12,5 t)
• Vielseitige Spaltmesseroptionen (2/4, 2/6, 2/8 standard; 2/10 optional)
• Halbhub-Aktivierung des Spaltzylinders für kürzere Stämme
• Aggressiver Vorschubwalze (optional) für besseren Griff
• Letzstückklappe (optional) zum Verhindern des Kippens des letzten Stückes
• Einstellung der Bandposition L/R ±15°
• Abdeckung der Energiezufuhr (verhindert gleichzeitiges Anschließen von PTO und Elektromotor)
• Hebel zum Auskuppeln des Sägebandantriebs

Oberes Bedienfeld / Steuerungen (Hotspots)

• Aktivierung des Teilhubs des Spaltzylinders
• Not-Aus des Spaltzylinders
• Spalt- und Steuerdruckanzeigen
• Ein/Aus-Schalter Elektromotor (falls vorhanden)
• Not-Aus der Maschine
• Einstellung der Vorschubgeschwindigkeit der Kreissäge
• Vorschub/Rücklauf der Vorschubwalzen (rechts/links), Spalten (oben), Klemmen und Sägen (unten)
• Stämme vor/zurück (oben/unten)
• Einstellung der Bandgeschwindigkeit
• Letzstückklappe Ein/Aus
• Ein-/Auskuppeln des Sägebandantriebs
• Auswurfband Aus-/Einfahren
• Spaltmesser hoch/runter
• Einstellung Neigung Auswurfband

Technische Daten (Zusammenfassung)
Model: CD | CD+E | TR GASOLINE
Drive: PTO (tractor drive) | PTO (tractor drive) / electric motor | petrol engine
Max. log diameter (mm): 360 | 360 | 360
Splitting force (kN / t): 100 / 10 (125 / 12,5 optional) | 100 / 10 (125 / 12,5 optional) | 100 / 10 (125 / 12,5 optional)
Log length (cm): 20 / 25 / 33 / 40 / 50 (available lengths) | same | same
Saw blade diameter (mm): 850 | 850 | 850
Electric motor power (kW): - | 11 | -
Recommended tractor power for drive (kW / hp): 15 / 20 | 15 / 20 | -
Recommended tractor power for transport (kW / hp): 45 / 60 | 45 / 60 | -
PTO speed (min-1): 420–490 | 420–490 | -
Linkage category: II | II | -
Operation: Mechanical-hydraulic | Mechanical-hydraulic | Mechanical-hydraulic
Oil capacity (l): 65 | 65 | 65
Conveyor belt offset left-right (°): 15 | 15 | 15
Conveyor belt width (mm): 330 | 330 | 330
Conveyor belt length (m): 5 | 5 | 5
Feed-in conveyor belt height (mm): 910 | 910 | 910
Feed-in conveyor belt length (mm): 1900 | 1900 | 1900
Width (mm): 2350 | 2350 | 3800
Depth (mm): 1150 | 1150 | 1900
Height (mm): 2500 | 2500 | 2500
Weight (kg): 950 | 1100 | 1100

Technische Spezifikationen

• Modellbezeichnung: TITAN 36/12
• Max. Schnittdurchmesser: 360 mm (36 cm)
• Scheibendurchmesser: 850 mm (hartmetallbestückt)
• Spaltkraft: 10 t serienmäßig, 12,5 t optional
• Spaltzyklus (BOOMSPEED): 2,2 Sekunden (typisch)
• Förderer: 5 m teleskopisches Auswurfband; Zuführbandlänge 1900 mm; Zuführhöhe 910 mm; Bandbreite 330 mm; Seitenversatz ±15°
• Antriebsoptionen: PTO (Traktor), PTO + Elektromotor (CD+E), Benzinmotor (TR GASOLINE)
• Elektromotor-Option (CD+E): 11 kW
• Betrieb: mechanisch-hydraulische Steuerung mit ergonomisch angeordneten Bedienelementen
• Ölvolumen: 65 L
• Gewichte: ab ~950 kg (CD) bis ~1100 kg (CD+E / TR GASOLINE)
