Ladewagen TK-12

angebaut2-Achsenfür Ballen

Übersicht
Der selbstladende Ballentransporter TK-12 ist für das schnelle Aufnehmen, den Transport und das Stapeln rechteckiger Stroh- oder Heuballen ausgelegt. Die spezielle Zungenkonstruktion nimmt Ballen vom Feld auf, hebt sie auf die Ladefläche, und das hydraulische Entladen sorgt für ordentliche Stapel. Mit einer Kapazität von bis zu 12 Ballen und der Eignung für Traktoren ab 185 PS ist der TK-12 eine praxisorientierte Maschine für die Ballenlogistik.

Zusammenfassung
Anzahl der Ballen: 12
Ballengröße (Beispiel): 2,4 x 1,2 x 0,9 m
Erforderliche Traktorenleistung: 185 PS

Funktionsweise

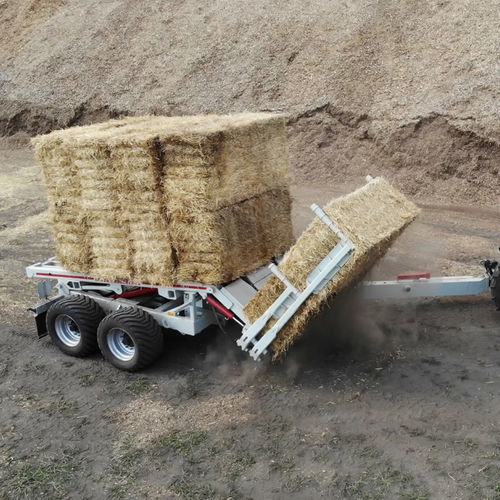

Der selbstladende Ballenwagen TK-12 nimmt rechteckige Ballen im Feld auf, transportiert sie und lagert sie am Zielort. Die Ballen werden durch die Zungenkonstruktion gegriffen ( beidseitig erfasst und auf die Plattform gehoben). Eine Besonderheit ist das gleichzeitige Laden von 2 rechteckigen Ballen auf die Plattform.
Auf der Plattform werden die Ballen durch ein Förderband nach hinten geschoben und durch zwei Pfosten gesichert; die Halterungen fahren beim Nachladen zurück.
Bei voller Beladung erfolgt das Entladen in Haufen auf einer ebenen, festen Fläche. Alle Abläufe werden vom Bediener aus der Traktorkabine gesteuert.

Leistung

• Produktivität – 180 Ballen pro Stunde.
• Das Entladen eines Ballen-LKWs dauert 30–40 Sekunden.

Lieferumfang des TK-12

• Ausgleichsaufhängung, Halbachsen ADR 90×90 (Italien) – 4 Stk.
• BKT Räder (Indien).
• Pronar Scheiben (Polen).
• Mechanische Abstützung.
• Anhängerring-Optionen: 40, 50, 90 mm Sharmuller (Österreich).
• 12-Volt-Elektrosystem.
• Joystick-Bedienung aus der Traktorkabine.
• Wartungsarmes Hydrauliksystem.

Technische Daten für die Basiskonfiguration
Semi-trailer-truckloader — TK-12
Abmessungen, m / Anzahl der Ballen: 2.4×1.2×0.9 – 12 Stk.; 2.4×1.2×0.8 – 12 Stk.; 2.4×1.2×0.7 – 14 Stk.
Max. Ballengewicht, kg: 1 360
Ladefähigkeit, kg: Zungenstrukturen – 2 000; Plattformen – 11 340
Eigengewicht, kg: 8 350
Gesamtgewicht (voll), kg: 19 690
Transportmaße, mm — Länge: 8 730; Breite: 3 630; Höhe: 3 980
Halbachsen: 90×90 – 4 Stk.
Reifengröße: 550/45-22.5
Erforderliche Traktorleistung: 185 PS
*Alle technischen Daten werden ohne zusätzliche Ausrüstung angegeben. Die zulässige Abweichung der tatsächlichen Werte beträgt ±2%.

Technische Spezifikationen

• Modell: TK-12
• Typ: Selbstladender Ballentransporter / Semi-trailer-truckloader
• Anzahl der Ballen (typisch): 12 Stk. (abhängig von Ballenabmessungen)
• Unterstützte Ballenabmessungen: 2.4×1.2×0.9 m (andere Größen mit Kapazitätsvarianten)
• Max. Ballengewicht: 1 360 kg
• Ladefähigkeit (Zunge): 2 000 kg
• Ladefähigkeit (Plattformen): 11 340 kg
• Eigengewicht: 8 350 kg
• Gesamtgewicht (voll): 19 690 kg
• Transportlänge: 8 730 mm
• Transportbreite: 3 630 mm
• Transporthöhe: 3 980 mm
• Halbachsen: 90×90 (4 Stk.)
• Reifengröße: 550/45-22.5
• Erforderliche Traktorleistung: 185 PS
