Ventilator für Landwirtschaftsgebäude ZAvblue2

LuftumwälzZentrifugal

Übersicht
ZAvblue2 ist eine kompakte Serie von Radialventilatoren, entwickelt für Lüftungs- und Kühlsysteme mit hohen Anforderungen an Systemeffizienz und geringem Geräuschpegel. Die Kombination aus ECblue-Motortechnik und biomimetisch optimiertem Laufrad mit vergrößertem Lufteinlass erzielt Systemwirkungsgrade über 70 % und reduziert den Schallpegel um bis zu 3 dB gegenüber der Vorgängergeneration, sodass bei niedrigerem Energieverbrauch höhere Volumenströme erreicht werden.

ZApilotXL Leistungsmodul
ZAvblue2 ist mit dem ZApilotXL Leistungsmodul erhältlich. Identische Befestigungsmaße zum GR-Modul ermöglichen einen Drop-in-Austausch ohne größere Änderungen. Mit ZApilotXL kann die Gesamtwirkungsgradsteigerung bis zu 7 % betragen, was die Kombination für volumenstromintensive Anwendungen prädestiniert.

Merkmale

• Systemwirkungsgrad bis 70,1 % (bis 74,4 % mit ZApilotXL)
• ECblue Außenläufermotoren mit integriertem Regelgerät
• Biomimetisch optimiertes Laufrad und vergrößerter Lufteinlass für volumenstromorientiertes Ausströmverhalten
• Äußerst kompakte Bauweise für beengte Einbausituationen
• Reduzierter Energieverbrauch bei erhöhter Förderleistung
• Akustische Verbesserung bis zu –3 dB gegenüber dem Vorgängermodell

Produktspezifikation

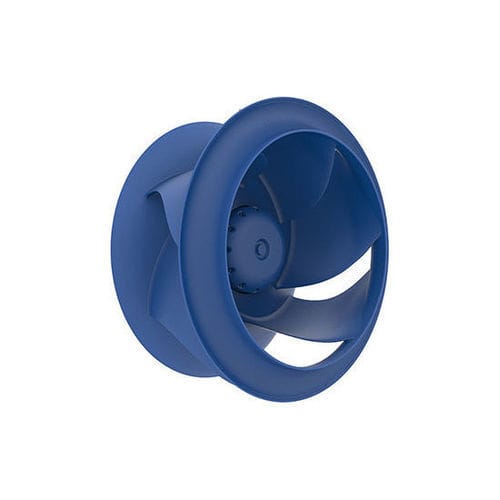

Freilaufende Laufräder der neuesten ZAvblue2-Generation mit 6 rückwärtsgekrümmten, 3D-profilieren Schaufeln. Laufradmaterial: hochleistungsfähiger Verbundwerkstoff. Version mit Einlaufstutzen aus verzinktem Blech verfügbar. Laufraddurchmesser: 250, 280, 315, 355, 400, 450, 500, 560, 630 mm. Freie Volumenströme bis ca. 23.000 m³/h; maximaler statischer Druckanstieg bis 1.600 Pa möglich. Kompakte Einbaulösung; ZApilotXL steigert die Leistung bei volumenstromintensiven Anwendungen.

Eigenschaften & besondere Merkmale
Die 3D-profilieren Schaufeln, der rotierende Diffusor und die diagonale Ausströmung sorgen für hohe Volumenströme, hohen Laufradeffizienz und niedrige Geräuschentwicklung. Das Design ist für Anwendungen mit hohen Durchsätzen in beengten Einbauräumen geeignet.

Motorenkonzepte

• Außenläufermotoren: ECblue-Technologie mit integriertem, auf den Ventilator abgestimmten Regelgerät

Technische Daten

• Modell / Serie: ZAvblue2
• Laufradtyp: freilaufendes Laufrad mit 6 rückwärtsgekrümmten, 3D-profilieren Schaufeln
• Laufradmaterial: hochleistungsfähiger Verbundwerkstoff
• Einlaufstutzen-Option: verzinktes Blech
• Verfügbare Laufradgrößen: 250 mm, 280 mm, 315 mm, 355 mm, 400 mm, 450 mm, 500 mm, 560 mm, 630 mm
• Volumenstrom (freie Förderung): bis ca. 23.000 m³/h
• Maximaler statischer Druckanstieg: bis 1.600 Pa
• Systemwirkungsgrad: bis 70,1 % (bis 74,4 % mit ZApilotXL)
• Wirkungsgradgewinn mit ZApilotXL: bis 7 %
• Akustische Verbesserung: bis –3 dB gegenüber Vorgängermodell
• Konstruktionsmerkmale: optimierter Lufteinlass, rotierender Diffusor, diagonale Ausströmung, volumenstromorientiertes Ausströmverhalten
• Installation: äußerst kompakte Bauweise für beengte Einbauräume; identische Befestigungsmaße zum GR-Modul für Drop-in-Austausch (ZApilotXL-kompatibel)
• Motortechnik: ECblue Außenläufermotoren mit integriertem Regelgerät
• Typische Anwendungen: Lüftungs- und Kühlsysteme, lärmsensible Anwendungen, Wärmepumpen, Wohnraumlüftung, Rechenzentren, Gerätekühlung, Kompressoren, Verpackungs- und Produktionsmaschinen, Reinraumarbeitsplätze
