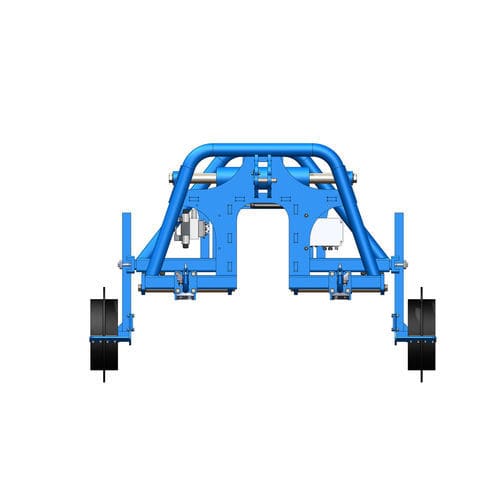

Desplazador lateral para binadora SS300

hidráulico

Presentación
El SS300 es un translateur electrohidráulico para tractores, diseñado para guiar y desplazar lateralmente implementos acoplados. Dispone de paso central para toma de fuerza y estructura tubular que combina robustez y compacidad.

APLICACIONES MÚLTIPLES :

• Pre-siembra: guiar herramientas de preparación (vibro, cultivador, rotovator, pulverizador).
• Siembra/plantación: posicionamiento preciso de semillas o plantones.
• Pre-germinación: trabajos muy próximos a las filas de cultivo.
• Post-germinación: escarda, laboreo, aporcado, pulverización bajo cobertura vegetal densa.
• Cosecha.

CARACTERÍSTICAS
Diseñado para paso de toma de fuerza
Sólido

• Estructura principal tubular en tubos redondos para resistencia y mínimo volumen.
• Cilindro de guiado sobredimensionado con dos bujes autoalineantes para desplazamiento fluido.

Compacto

• Distancia centro a centro entre enganches delantera/trasera reducida para optimizar el guiado.
• Altura reducida para mejorar la visibilidad de los implementos.

Ligero

• Construcción en tubos redondos que aporta resistencia con bajo volumen.

Polivalente

• Apertura central para paso de toma de fuerza y montaje de cámara.
• Discos estabilizadores con vía regulable de 1,50 a 2,25 m.
• Enganche lado máquina adaptable a varios implementos.
• Sistemas de guiado disponibles: ultrasonidos, cámara, sensores de fila, RTK, joystick.
• Sistema hidráulico en circuito cerrado o modo load-sensing.

Estética

• Formas fluidas y estructura ventilada para visibilidad y acceso a mantenimiento.
• Chorro de arena, metalizado y dos capas de pintura en polvo para durabilidad.
• Unidad de control en cabina fácil de usar.

COMPOSICIÓN
Estándar :

• Translateur con cilindro superior controlado y dos bujes autoalineantes que deslizan sobre varillas cromadas.
• Enganche 3 puntos: categoría 2 lado tractor; categoría 3 automático lado máquina.
• Discos estabilizadores vía regulable 1,50–2,25 m.
• Patas de apoyo.

Opcional :

• Joystick
• Sensores ultrasónicos con caja OPUS en cabina
• Sensores de fila
• Discos estabilizadores con hombros y rascadores
• Discos estabilizadores hidráulicos de trasladado de carga
• Sensor de velocidad

FUNCIONAMIENTO

• La posición de la herramienta se detecta mediante la técnica seleccionada (ultrasonidos, cámara, sensores de fila, RTK).
• Una unidad de control recibe e interpreta los datos.
• Las órdenes se transmiten al bloque electrohidráulico para accionar el desplazamiento lateral.
• Al elevar la herramienta, el translateur se recentra automáticamente.
• La unidad en cabina muestra estado, permite ajustes y aporta diagnósticos.

PANTALLA OPUS EN CABINA

• Información: posición del translateur; herramienta baja/alta; reactividad del translateur; superficie trabajada parcial/total si hay sensor de velocidad.
• Controles: modificar posición del translateur; ajustar reactividad; cambiar parámetros técnicos.

MANTENIMIENTO

• Engrase de los bujes autoalineantes e inspección periódica de las conexiones hidráulicas.

Características / especificaciones técnicas

• Modelo: SS300
• Paso de toma de fuerza: apertura central para cardán y posicionamiento de cámara
• Estructura: tubular / tubos redondos
• Guiado: cilindro sobredimensionado con dos bujes autoalineantes
• Translateur: cilindro superior controlado, bujes inferiores sobre varillas cromadas
• Separación de enganches: minimizada entre ejes delantero/trasero
• Altura reducida para mejor visibilidad
• Discos estabilizadores: vía regulable 1,50–2,25 m; opcionales: rascadores, ajuste hidráulico
• Enganches: categoría 2 (tractor); categoría 3 automático (máquina)
• Hidráulica: circuito cerrado o load-sensing
• Acabado: decapado, metalizado, dos capas pintura en polvo
• Opciones: joystick, sensores ultrasónicos OPUS, sensores de fila, sensor de velocidad
