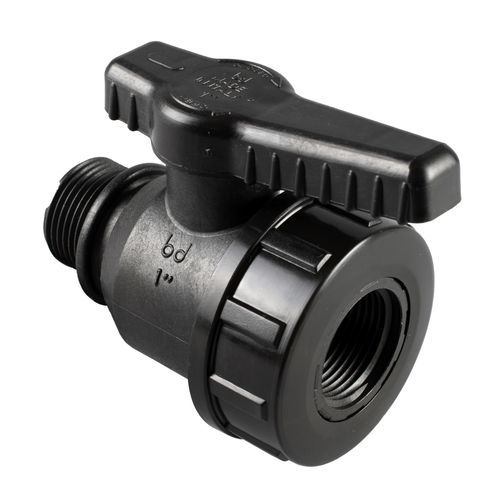

Válvula de cierre 0200360.050303

de bolade plásticode polipropileno

Descripción
Válvula de bola inspeccionable hembra‑macho fabricada en polipropileno negro reforzado con fibra de vidrio y provista de junta tórica NBR. Diseñada para la interceptación en línea, ofrece paso total y puede desmontarse para inspección y mantenimiento.

Características principales

• Tipo: válvula de bola inspeccionable (configuración hembra‑macho)
• Material: polipropileno reforzado con fibra de vidrio (negro)
• Conexiones: extremo hembra rosca G — extremo macho rosca G1
• Estanqueidad: junta tórica NBR
• Paso total
• Presión de trabajo: 10 bar a 20°C

Variantes / Referencias

• 0200360.050303 — G: 1/2" — G1: 1/2" — DN: 15 — L: 16 — L(1): 17,5 — H: 85 — H1: 97 — E: 58
• 0200360.050505 — G: 3/4" — G1: 3/4" — DN: 20 — L: 17 — L(1): 19 — H: 94 — H1: 114 — E: 64
• 0200360.050707 — G: 1" — G1: 1" — DN: 25 — L: 19 — L(1): 22 — H: 102 — H1: 124 — E: 72
• Referencias imagen / SKU en la ficha: 0200360, 0200360A

Documentos disponibles

• Archivo / modelos 3D: files/0200360.zip (descarga en la ficha de producto)

Especificaciones técnicas

• Tipo de producto: válvula de bola inspeccionable para interceptación
• Cuerpo: polipropileno reforzado con fibra de vidrio (negro)
• Junta tórica: NBR (caucho nitrílico)
• Norma de roscas: G (rosca cilíndrica) según ISO 228/1; nota del fabricante: se aplica una ligera conicidad interna para asegurar la estanqueidad hidráulica — prever ajuste ligero en el apriete (ver tabla de pares)
• Conectividad: roscas G / G1
• Presión de trabajo: 10 bar a 20°C
• Temperatura máxima: 80°C (según aplicación)
