Válvula 0200720.030303

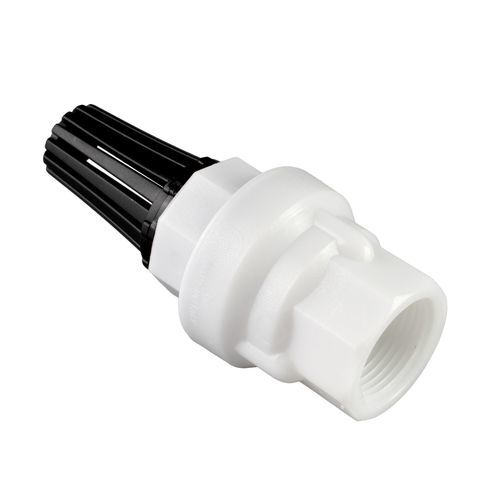

Esta válvula de pie Yuri está diseñada para sistemas de fluidos para evitar el reflujo. Fabricada en acetal (POM) con conexiones hembra roscadas GAS y filtro extraíble. Se suministra con una junta plana en NBR. Disponible en varias medidas y variantes.

Variantes

• 0200720.030303 — G: 1/2", L(1): 16, H: 105, E: 40, K: 27
• 0200720.030505 — G: 3/4", L(1): 17, H: 117, E: 47, K: 34
• 0200720.030707 — G: 1", L(1): 18, H: 129, E: 57, K: 41

Modelos 3D / archivos descargables

• Modelos 3D y archivos técnicos disponibles en un ZIP descargable: files/0200720.zip

Materiales y construcción

• Cuerpo: Acetal (POM)
• Filtro: Polipropileno (PP) negro o poliamida (PA, nylon 66)
• Junta: NBR (goma)
• Componentes internos: Acero (cuando procede)

Datos técnicos

• Estándar de conexión: Rosca interior GAS cilíndrica ISO 228/1
• Presión de trabajo: 10 bar a 20°C
• Temperatura máxima de trabajo: 85°C
• Colores: Natural (POM) y Negro (RAL 9011)

Otra información

• Los pares de apriete recomendados dependen de la conformidad de la rosca con las especificaciones internacionales (imagen guía de par disponible en la ficha del producto).

Características / especificaciones técnicas

• Estándar de conexión: Rosca interior GAS cilíndrica ISO 228/1
• Presión de trabajo: 10 bar @ 20°C
• Temperatura máxima de trabajo: 85°C
• Materiales: Acetal (POM); Poliamida (PA, nylon 66); Polipropileno (PP); NBR; Acero
• Colores disponibles: Natural; Negro (RAL 9011)
• Códigos / tamaños disponibles: 0200720.030303 (1/2"), 0200720.030505 (3/4"), 0200720.030707 (1")
• Paquete descargable: files/0200720.zip (modelos 3D / archivos técnicos)
